DOSSIER: TRACE d'une droite ou d'une courbe  dans un repère cartésien .



TEST

           FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte




COURS



Préambule :

Pour tracer une droite ou  une courbe il faut savoir placer un point dans un repère cartésien .



I  ) Repérage d'un point.



II )   Repérage et tracé d'une droite . ( 2 points suffisent )



III ) repérage et tracé d'une courbe . ( le nombre de points devra être le plus grand possible )



I)             Repérage d'un point :



Pour représenter un point dans un repère cartésien il faut connaître les coordonnées ( 2 nombres relatifs )  de ce point : l'abscisse  ( sur  l'axe x' x  ) et l'ordonnée ( sur l'axe y' y ).

rep24



II )  Repérage et tracé d'une droite . ( 2 points suffisent )



Voir l'axiome d' Euclide  :par deux points passe une droite et une seule droite .

Cette droite peut "monter" ( va du bas - gauche  vers le haut - droite ) ou "descendre"  ( du haut - gauche  vers le  bas - droite ) ; parallèle ou confondue à l'un des axes.

On trouvera 2 cas : la droite passe par O ou la droite ne passe pas par O.



A) Tracer une droite passant   par zéro : (lorsque  qu'une  droite par O ;on parle de  représentation graphique d' une fonction linéaire), deux points suffisent ,et  l'on connaît le premier point .



 Point origine :   Le premier point passe par l'origine "O" ( 0;0 ) il  faut connaître  les coordonnées  d'un second point .



 Second point :



Pour obtenir les coordonnées de ce second point trois possibilitésL les coordonnées sont données dans l'énoncé: A ( x , y )  ; les coordonnées sont relevées sur une  droite ;les coordonnées sont obtenues par calcul ( équation) .

1°)  on le donne dans l'énoncé .

Exemple :

  Tracer une droite passant par l'origine O et la point d'abscisse A(  4 ; 2 )







2° ) on  relève  les coordonnées  d' un point sur une droite tracée dans un repère.

graf2

La droite par O ; le second point : relèver sur la droite ci dessus les coordonnées d'un point :

Exemple :  A ( 1 ; 3 )    ou      B ( 2 ;6) ; …….ou ……

On reporte les coordonnées sur un repère comme ci - dessus …..

grap1



3°) Calcul à partir d'une égalité mathématique ( dite "équation") de la forme : y = ax .

 Exemple :

Soit  l'égalité  : y = - 2 x

Pour tracer une droite il faut les coordonnées de deux points :

Pour   "O"  ;

             On  se fixe la valeur  de l'abscisse  "0"  ;on calcule la valeur de l'ordonnée y = -2  0  = 0  ; pour le point O les coordonnées sont ( 0 ;0 )

Pour le point A :

             On  se fixe la valeur  de l'abscisse  "1"  ;on calcule la valeur de l'ordonnée y = -2  1  = -2  ; pour le point O les coordonnées sont ( 1 ;-2 )

Dans un repère on place les deux points O et A :





B) Tracer une droite qui ne passe pas par zéro : (on parle de représentation graphique d'un fonction affine )



il faut connaître les coordonnées de deux points .

pour trouver les coordonnées d'un point il y a  plusieurs possibilités :



1°) Les coordonnées  sont données dans l'énoncé , ' on nous précise que l'on doit tracer une droite ( représentante de la fonction affine ) .

ou que .



2°) On relève les coordonnées de deux points sur une droite tracé dans un repère .

3°) On calcule les coordonnées de deux points à partir d'une équation de la forme  y = ax + b  :

on se fixe deux valeurs  "abscisse"  : avec x1  = ……..    et x2  = …….

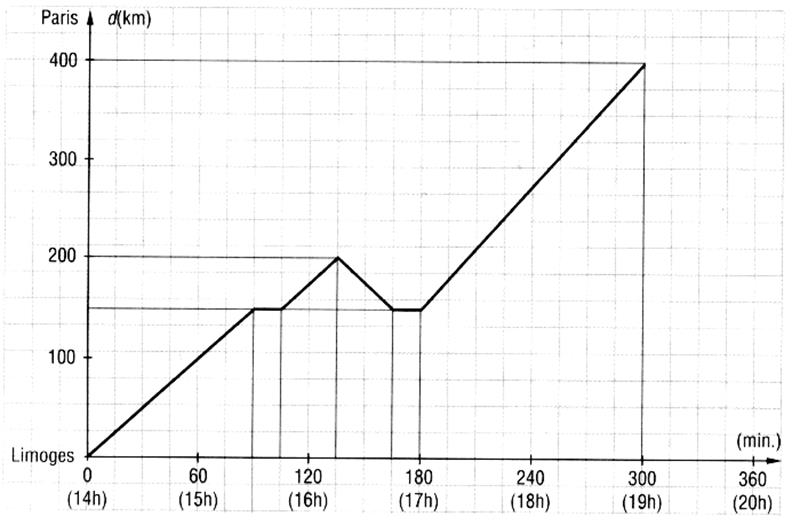

Interprétation d'une représentation graphique:







Info plus !!!!!!





grafic1



TRACER D'UNE COURBE



Activité :

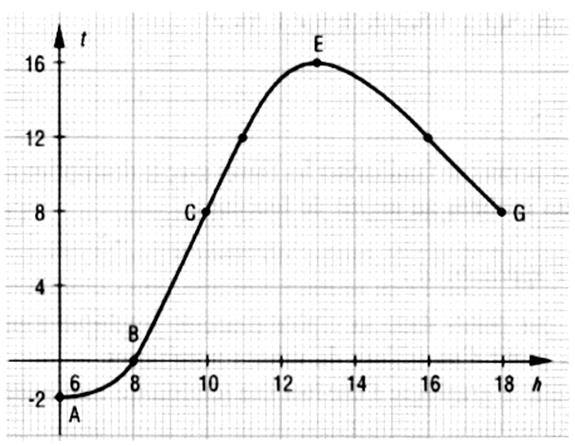

Construire un tableau à double entrée  et  placer dedans les coordonnées des points : A ; B ; C ; D ; E ; F ;G





grafic2









Travaux auto-formatifs.










CONTROLE

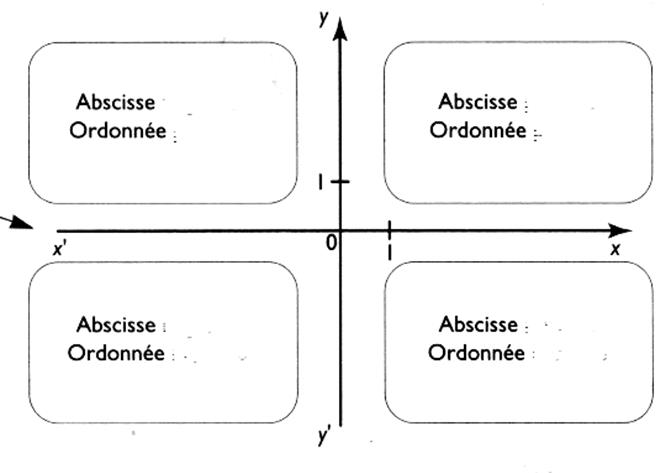

HD : Haut Droite ; HG : Haut Gauche ; BG : Bas gauche  ; BD : Bas Droite

rep6



Dites  quels sont les signes des valeurs des coordonnées  d’un point se trouvant :

dans la

Signe de x

Signe de y

première zone ( H D)





Deuxième zone  ( H G )





Troisième zone  ( B G )





Quatrième zone  ( GD)







EVALUATION

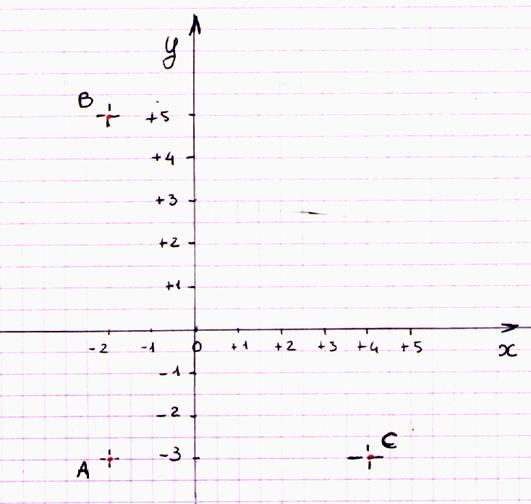

Exercice   : Donner les coordonnées des points A ;B ;C





rep1

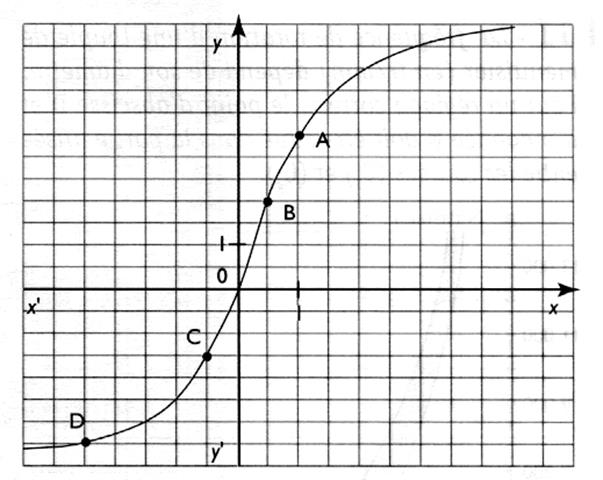

Activité 1  :

1°)  Donner les coordonnées des points : D ; C ; O ; B ; A.

2°) Quelle est l'ordonnée  du point de la courbe d'abscisse 3 ?

3°) Quelle est l'ordonnée  du point de la courbe d'abscisse -1,5 ?

4°) quelle est l'abscisse  du point de la courbe d'ordonnée +5 ?

5°) quelle est l'abscisse  du point de la courbe d'ordonnée -2, 5 ?



rep11



Activité :2

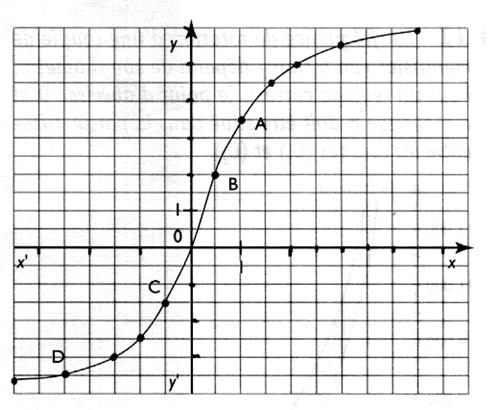

1°) Relever sur le tracé  ci contre les coordonnées de tous les points et les placer dans le tableau à double entrées ( ci dessous).



rep19







D





C

O

B

A









X

























y



























2°) Sur une feuille blanche  , tracer un repère cartésien orthogonal  ; le graduer [OI]  = 1 cm   et  [OJ] = 1 cm.

Reporter les points ci-dessus et tracer la courbe .

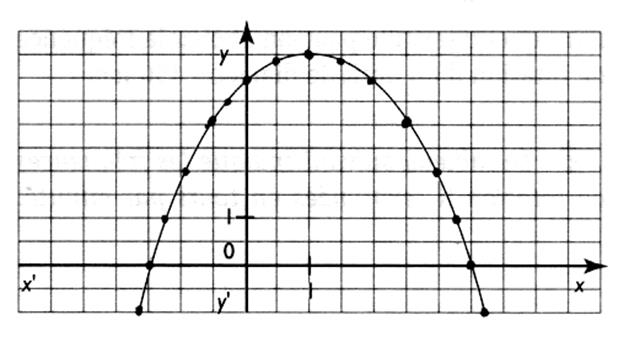

Activité 3:

Faire comme ci-dessus.

-  Construire un tableau et donner les coordonnées des 15 points marqués.

-  Reproduire cette courbe sur une feuille .

rep18

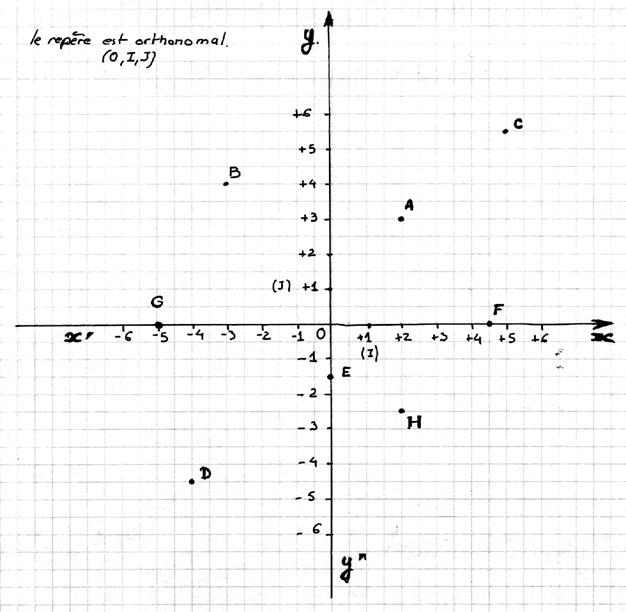

Exercice : Donner les coordonnées de tous  les  points .





cadran repérage des points



INTERDISCIPLINARITE:

Pour placer les villes de France, on trace sur la carte de France un repère orthonormé (x ; y) d’origine Paris. L’unité est le côté d’un carreau et quatre carreaux représentent 100 km. .Donner les bonnes coordonnées des autres villes.



Sans titre - 2































Parmi les quatre autres villes présentes sur la carte, une seule fait l’objet d’un bon repérage, il s’agit de :

1.     Boulogne (-50 ; 200)

2.     Colmar (350 ; 75)

3.     Tours (-150 ; -125)

4.     Rodez (-475 ; 0)
