DOSSIER:

COORDONNEES D ' UN POINT dans un plan divisé  en 4 zones .( dans un repère cartésien)

( avec  des valeurs de   « x » et « y » négatives positives ou nulles)





1°)  Repérage d ‘un point dans un « plan  divisé en  quatre parties ou zones  ou quadrants »





2°)  Procédure permettant de trouver les coordonnées d ’ un point dans un plan





3°)  Division du cercle trigonométrique











4°)   ACTIVITES

























TEST

           FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte

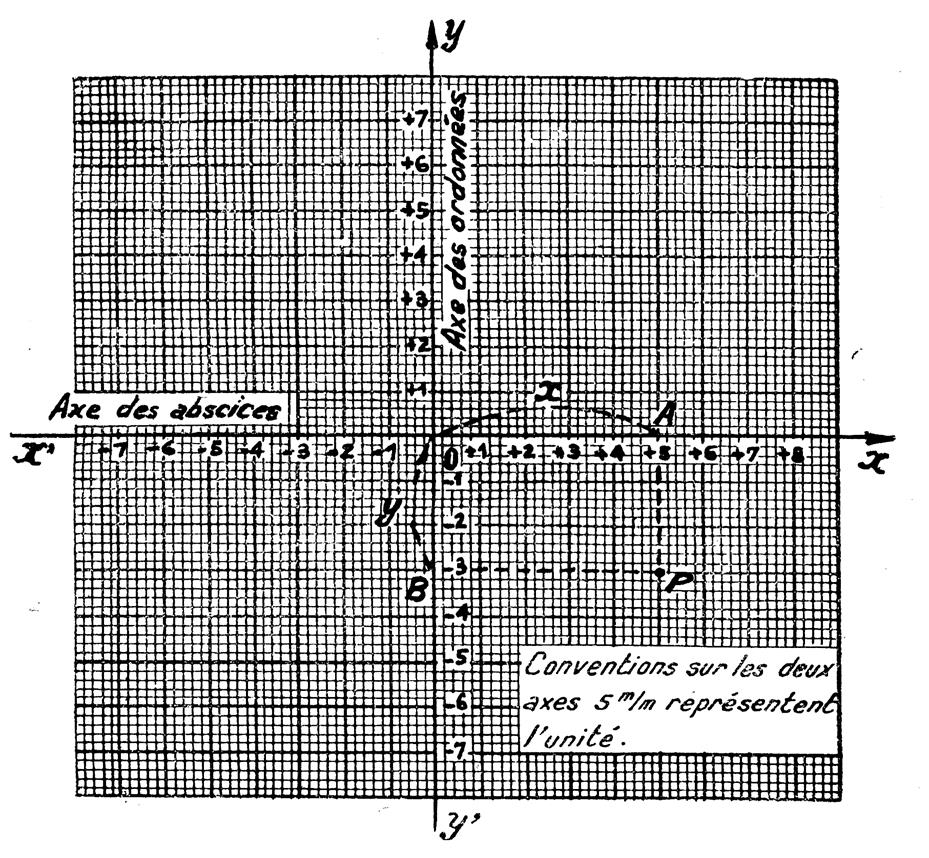

Repère cartésien orthonormé  ( le plus utilisé en mathématique , le moins utilisé en sciences)

rep2

COURS





1°)   Repérage d ‘un point dans un « plan  divisé en  quatre parties ou zones  ou quadrants »

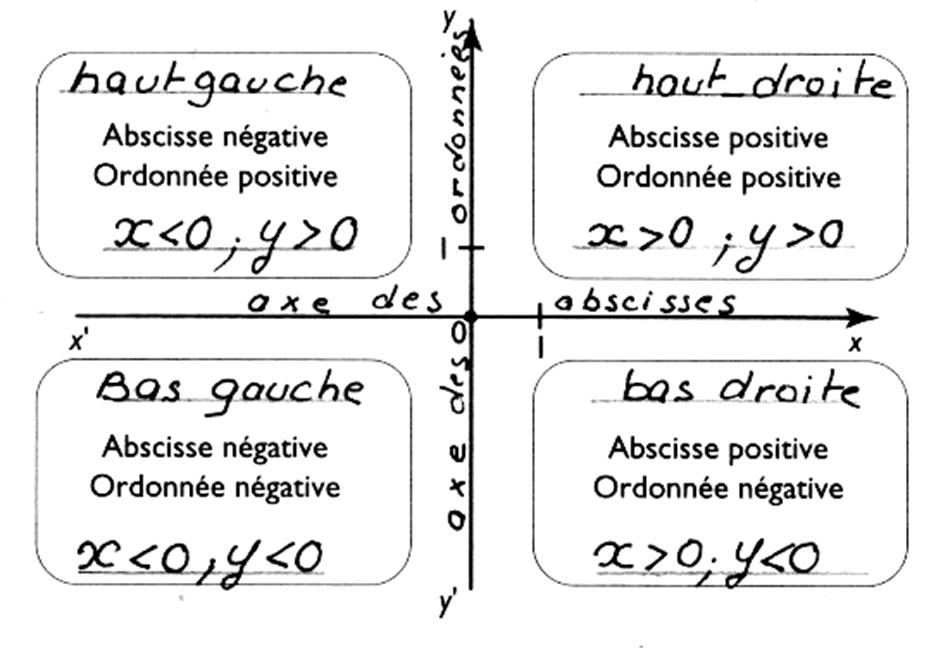

Une fois deux axes tracés  ; et O (origine) du repère :on obtient  4 zones ( ou parties ou quadrants).

N° des zones

situations

Signe de l'abscisse

Signe de l'ordonnée

1er quadrant

En Haut à droite

Positif

Positif

2ème quadrant

En Haut à gauche

Négatif

Positif

3ème  quadrant

En  Bas à gauche

Négatif

Négatif

4ème quadrant

En bas à droite

Positif

Négatif



Représentation :



rep24





2°)  Procédure permettant de trouver les coordonnées d ’ un point dans un plan :



              Pour trouver les coordonnées d’un point dans un plan :



A partir du point : On peut parler de "projection  d’un point "                           Il faut tracer une droite parallèle à l ’ axe des  ordonnées (y’y) pour trouver  la valeur de l ’ abscisse et une autre droite parallèle à l ’ axe des abscisses (x’ x)  pour trouver la valeur  de l ‘ordonnée.

Exemple :

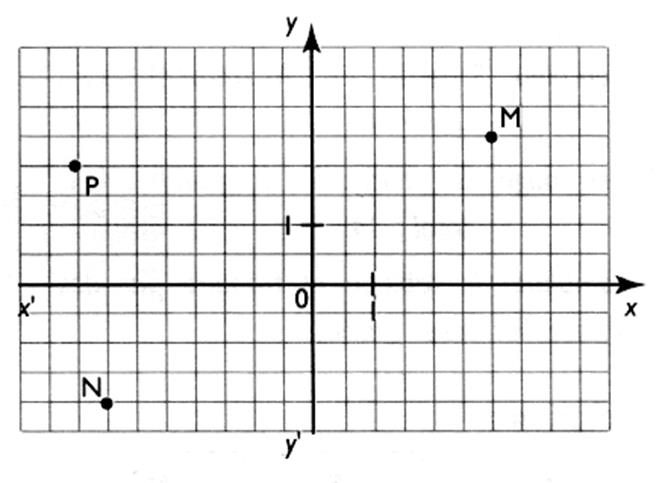

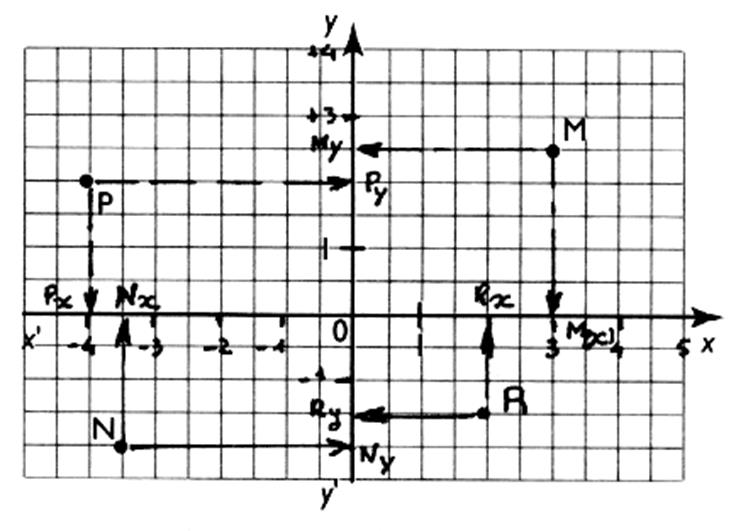

                  les projections du point « M » nous permettent de lire sur les axes  les coordonnées de  ce  point  M :    Mx   =  +3   et  M y  = +2,5

rep25

Les coordonnées  d’un point  dans un repère  du plan  sont des nombres relatifs ; ils peuvent être positifs. ou négatifs

rep25



Coordonnées des points :



Abscisse

Ordonnée

Coordonnées

Nota

M

Mx = + 3

M y  = +2,5

M ( 3; 2,5)

x>0 ; y >0

P

Px = -4

P y  =  +2

P ( -4 ; +2 )

x <0 ; y > 0

N

Nx = -3,5

N y  = -2

N ( -3,5 ; -2)

x<0 ;   y < 0

R

Rx = +2

R y  =   -1,5

R ( 2 ; -1,5)

x>0 ; y < 0

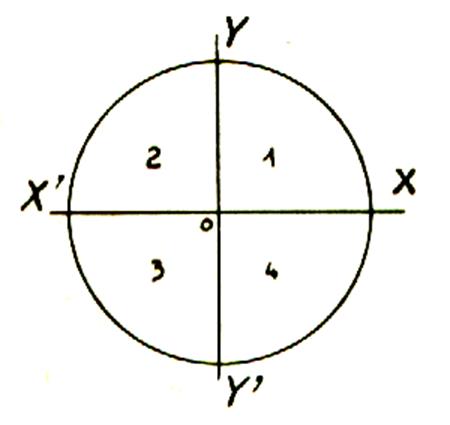

3°)  Division du cercle trigonométrique  :



Ces zones  sont utilisées  pour  travailler sur  le cercle trigonométrique :

Soit un plan  en 4 parties égales ; le point « 0 »  sera le centre du cercle

Les quatre parties sont appelées :  quadrant

Les axes 0x et Oy sont orientés positivement vers la droite et vers le haut . , les angles croissent de 0 à 2 p , à partir  de 0x  et dans le sens des aiguilles d’une montre .

Le quadrant xOy est appelé « premier quadrant ».

Le quadrant x’Oy est appelé « deuxième quadrant ».

 Le quadrant x’O y’ est appelé « troisième  quadrant ».

Le quadrant xOy’ est appelé « quatrième  quadrant ».

quadran2



Remarques :

- Un point appartenant au premier quadrant a  pour coordonnées:

   Des valeurs de      x >0 et y > 0

- Un point appartenant au deuxième  quadrant a  pour coordonnées:

   Des valeurs de      x < 0 et y > 0

- Un point appartenant au troisième  quadrant a  pour coordonnées:

   Des valeurs de      x < 0 et y <  0

- Un point appartenant au premier quadrant a  pour coordonnées:

   Des valeurs de      x >0 et y < 0









4°)  ACTIVITES



Activité 1  :

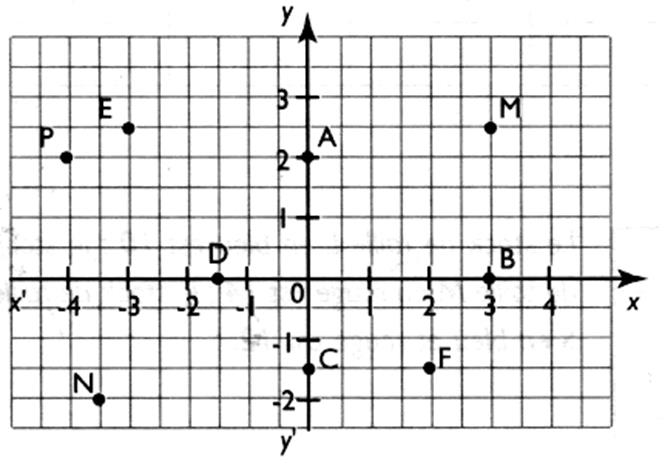

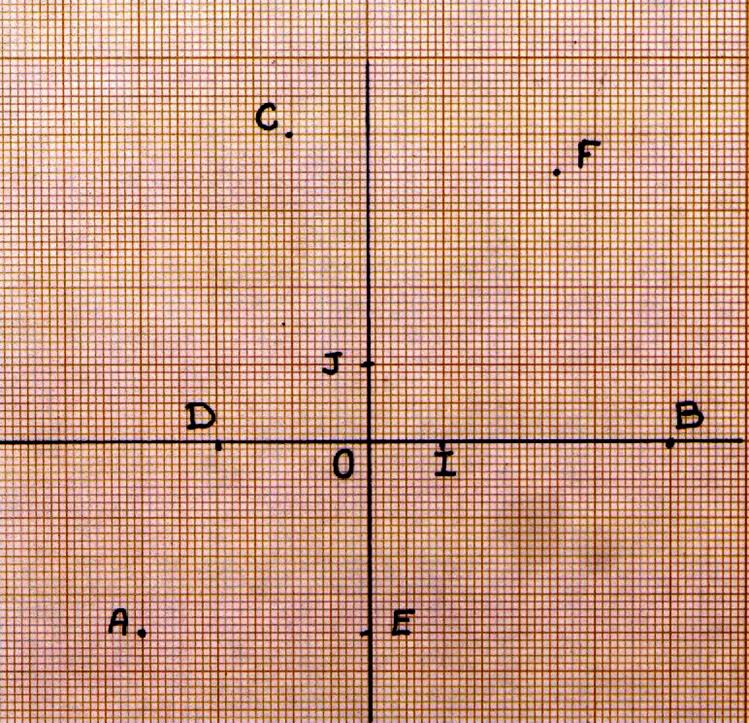

Dans le repère :       compléter les graduations  et Placer les points A ( 0;2) ; B ( 3 ; 0 )  ; C ( 0 ; - 1,5 )  ; D ( - 1,5 ; 0 ) ; E ( - 3 ; 2,5 )  et F ( 2 ; - 1,5)



Donner les coordonnées des points :

 N ( __;__)

 P  (__;__)

M  ( __;__)

rep9

Solution  activité 1:

N (-3,5 ; 2)

 P  (-4 ; 2)

M  ( 3; 2,5)

rep8

Applications :









réf 3

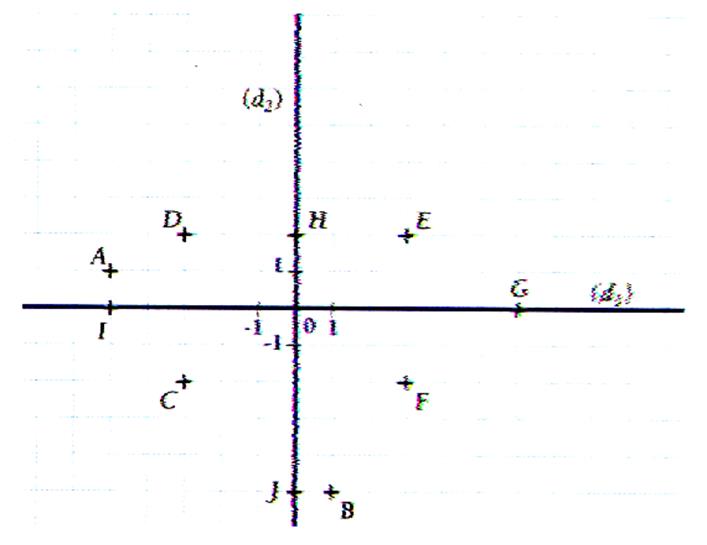

Terminer la graduation et donner les coordonnées des points.



re2






















TRAVAUX AUTO FORMATIFS.



Contrôle

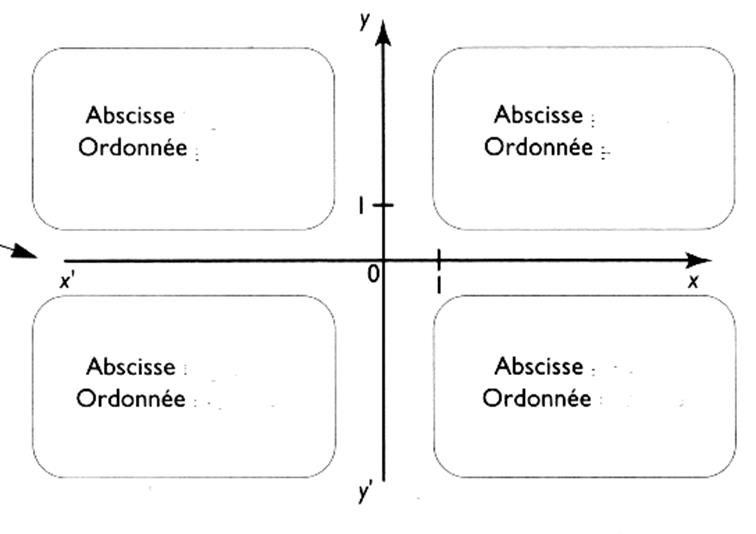

HD : Haut Droite ; HG : Haut Gauche ; BG : Bas gauche  ; BD : Bas Droite

                                                        rep6



Dites  quels sont les signes des valeurs des coordonnées  d’un point se trouvant :

dans la

Signe de x

Signe de y

première zone ( H D)





Deuxième zone  ( H G )





Troisième zone  ( B G )





Quatrième zone  ( GD)







EVALUATION

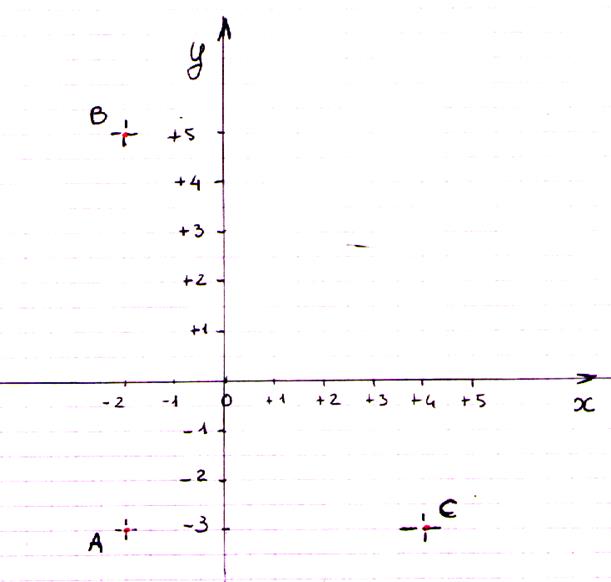

Exercice   : Donner les coordonnées des points A ;B ;C





rep1




Activité 1  :

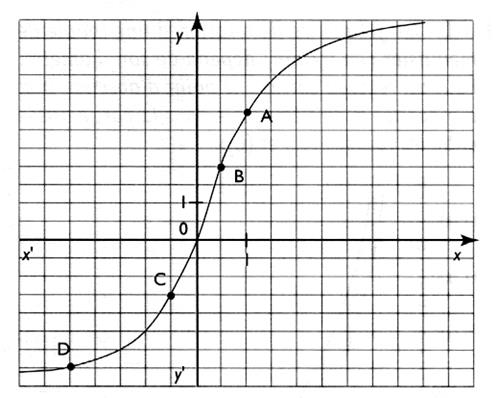

1°)  Donner les coordonnées des points : D ; C ; O ; B ; A.

2°) Quelle est l'ordonnée  du point de la courbe d'abscisse 3 ?

3°) Quelle est l'ordonnée  du point de la courbe d'abscisse -1,5 ?

4°) quelle est l'abscisse  du point de la courbe d'ordonnée +5 ?

5°) quelle est l'abscisse  du point de la courbe d'ordonnée -2, 5 ?







rep11



Activité :2



1°) Relever sur le tracé  ci contre les coordonnées de tous les points et les placer dans le tableau à double entrées ( ci dessous).



rep19







D





C

O

B

A









X

























y



























2°) Sur une feuille blanche  , tracer un repère cartésien orthogonal  ; le graduer [OI]  = 1 cm   et  [OJ] = 1 cm.

Reporter les points ci-dessus et tracer la courbe .

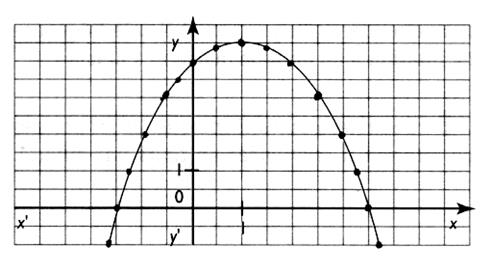

Activité 3:

Faire comme ci-dessus.

-  Construire un tableau et donner les coordonnées des 15 points marqués.

-  Reproduire cette courbe sur une feuille .

rep18

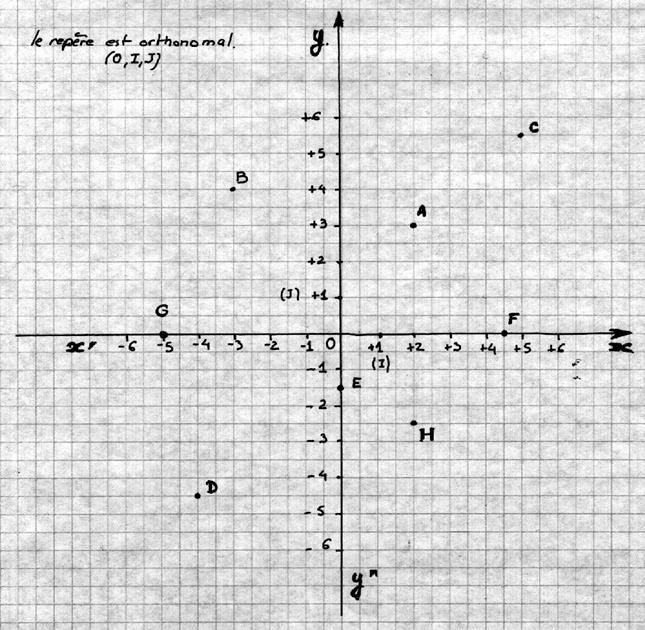

Exercice : Donner les coordonnées de tous  les  points .





cadran repérage des points



INTERDISCIPLINARITE:

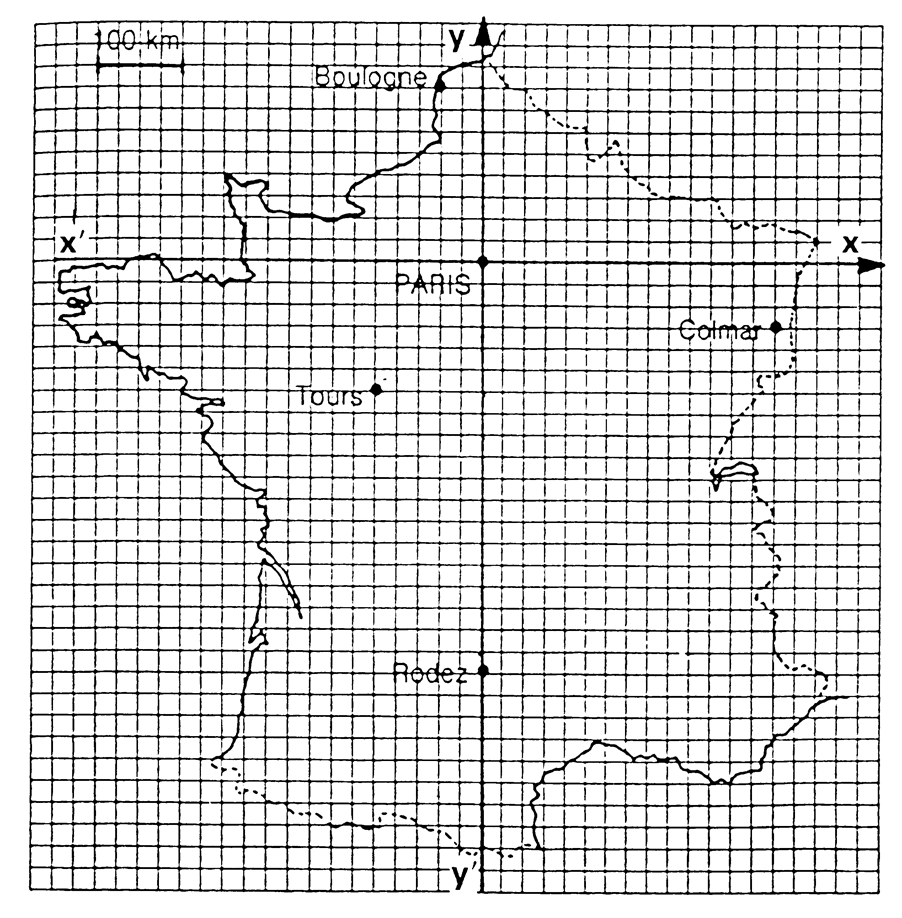

Pour placer les villes de France, on trace sur la carte de France un repère orthonormé (x ; y) d’origine Paris. L’unité est le côté d’un carreau et quatre carreaux représentent 100 km. .Donner les bonnes coordonnées des autres villes.

Sans titre - 2































Parmi les quatre autres villes présentes sur la carte, une seule fait l’objet d’un bon repérage, il s’agit de :

1.     Boulogne  -50 ; 200)



2.     Colmar (350 ; 75)

3.     Tours (-150 ; -125)

4.     Rodez (-475 ; 0)
