conseils pédagogique

Auteur : WARME R.



MATHEMATIQUES :Niveau V.



















DOSSIER  n° 8 / 25





TRAVAUX  ETUDE 1 corrigé   du cours.

Rechercher dans le cours les informations.





TABLEAUX NUMERIQUES



"REPERAGE" sur une droite et dans un plan

































Retour vers Leçon

Titre

N°8

LES TABLEAUX NUMERIQUES, le REPERAGE  sur une droite et dans un plan  .





corrigé de  l ‘ ETUDE 1  DU COURS



i9

I.          LE TABLEAU NUMERIQUE

:i

ETUDE 1 « tableau »

Info :

Le tableau numérique est utilisé en statistique ( exemple rangement et classement  de données)  , en économie (exemple :  facture), et dans les études de fonction « mathématique ».

Dans l’étude des fonctions : on rencontrera  le tableau  numérique   et le tableau dit de « variation » . Ces tableaux sont à  remplir , ou a compléter  . Les valeurs « contenues »  vont permettre d’ identifier ou  placer des « points » dans un repère . ( voir le chapitre « 3 » de cette leçon.)

Dans l’étude graphique d’une fonction : on reportera dans le tableau des informations numériques  (généralement des  coordonnées) qui sont « caractéristiques ». ( voir le chapitre « 3 » de cette leçon.)

Un tableau numérique , à double entrées , en  particulier ;  retiendra notre attention lors de l’étude de la fonction linéaire ; on l’appelle : tableau « de proportionnalité »



i9

I.1.       Tableau à simple entrée

:i

Compléter la phrase :

Dans un tableau  numérique à simple entrée , une information est obtenue par la lecture d’une colonne ou d’une ligne .



+Activité n°1



On donne la répartition des   204  élèves d’ un collège est :  58 en 3ème ;  74  en  5ème ; 59  en 4ème ;  65  en 6ème ;   18ème  en classe pré professionnelle .

On demande  de mettre ces  données dans un tableau  à lecture en ligne , puis à lecture en colonne .

Nota : les classes sont aussi appelées « secteurs » .



Compléter le tableau :

On peut reporter ces données dans un tableau pour une lecture en colonne :



Nom des classes . (secteurs)

Pré - professionnelle

En  6ème

En  5ème

En  4ème

En  3ème

Effectifs

18

65

74

59

58



Tableau 2 :  le compléter avec les données ci dessus.

On peut reporter ces données dans un tableau pour une lecture en ligne :



Nom des classes : ( secteurs)

Effectifs

Pré - professionnelle

18

En  6ème

65

En  5ème

74

En  4ème

59

En  3ème

58



Compléter la phrase  :

Dans ce tableau à simple entrée, l’effectif d’un « secteur » apparaît dans une colonne ,  au droit de la désignation, du secteur .



Tableaux   3 et 4

Autre exemple :

Corps pur

Fer

Cuivre

Argent

Zinc

Plomb

Etain

Eau

Alcool

Température de fusion  ( °C)



1535

1083

960

420

327

232

0

- 139

Température d’ébullition ( °C°)



2750

2336

2000

907

1740

2270

100

79



Dire si le tableau ci dessus est un tableau est à simple entrée ?  à double entrées ?  un double tableau à simple entrée ?  R : un double tableau à simple entrée

Quelle la température de fusion du cuivre  ? ………………420 °…………….. ;

Quelle est la température d’ébullition du plomb  ? ……………2336°………..

Dans la liste proposée quel est le corps pur qui a la plus grande  température de fusion ?........  fer ....

Dans la liste proposée quel est le corps pur qui a la plus petit   température d ‘ébullition ?......alcool .......





i9

I.2.       Tableau à double entrées

:i



Tableau 5

Dans le collège , les élèves garçons et filles se répartissent  de la façon suivante . :



Filles

Garçons

Total

Classe pré professionnelle

6

12

18

6ème

36

29

65

5ème

39

35

74

4ème

35

24

59

3ème

30

28

58



Exploitation du tableau 5 :

A quelle catégorie appartient l’effectif  « 36 » ? à l’effectif  des filles en 5ème

A quelle catégorie appartient l’effectif  « 12  » ?  il y a 12 garçons en classe pré – professionnelle.

A quelle catégorie appartient l’effectif  « 28 » ?  il y a 28  garçons en classe de 3ème .



Tableau 6

Les distances pour s’arrêter sont fonctions de la vitesse ! ! ! !



Un véhicule  parcours 20 m  pour s’arrêter ,s’il roulait  à  une vitesse de 20 km/h   ;

Un véhicule  parcours 40 m  pour s’arrêter ,s’il roulait  à  une vitesse de 40 km/h ;

Un véhicule  parcours 80 m  pour s’arrêter ,s’il roulait  à  une vitesse de 60 km/h ;

Un véhicule  parcours 140 m  pour s’arrêter ,s’il roulait  à  une vitesse de 80 km/h ;  …………

Un véhicule  parcours 220 m  pour s’arrêter ,s’il roulait  à  une vitesse de 100 km/h ;  …………

Un véhicule  parcours 320 m  pour s’arrêter ,s’il roulait  à  une vitesse de  120 km/h ;  …………



Construire le tableau

Ce qui permet de construire le tableau :



Vitesse en Km/h

20

40

60

80

100

120

Distance (m)

20

40

80

140

220

320



Q :   Traduire ce qui peut être lu dans la 5ème colonne :  à 100 km /H il faut 220 m pour s’arréter.



Tableau 7



Un libraire solde des cahiers en les vendant par lots de « 3 ».Un lot de « 3 » cahiers est vendu  5 €.

Compléter le tableau .

Nombre de lots

1

4

6

7

10

Prix  ( en €)

5

20

30

35

50





:  Comment obtient -on une information dans un tableau à double entrée ?  Dans un tableau numérique  à double entrées , une information est obtenue à l’intersection d’une ligne et d’une colonne .



Tableau 8



1°) Soit l’extrait d’un relevé de compte :  ( en  € )



Date

Valeur

Nature des opérations

Débit  -

Crédit  +

  Ancien solde au  28/04 /200..



8 411,38

01/04

30/ 03

Facture CB du 28/03/

29,58



01/04

01 / 04

Retrait guichet

 259,16



04/04

03/04

Paiement av. prélèvement .Trésor public 80 impôt

137,36



10/04

09/04

EDF Prélèvement pays de l’A

15,23



13/04

12/04

Virement faveur du compte .



259,16

21/ 04

08/04

Votre chèque   n°……….

14,94



21/04

19/04

Facture CB du  19/04

335,39



28/04

29/04

Virement TPG Somme Paye



1 884,86

Nouveau solde  à la date du :   ….. / …../ …2 0……







Questions :

1°) Mettre  le signe plus ou moins devant chaque opération  ( débit = - , crédit = +)

_ 8411,38 ;  _ 29, 58 ;  _ 259,16 ; _ 137,36 ; _ 15,23 ; _ 259,16 ; _ 14,94 ; _ 335,39 ;  _ 1884 , 86 .

)Calculer le montant total des débits .

3°) Calculer le montant total  des crédits .

)Calculer le montant du nouveau solde avant virement  du salaire  au  29 / 04



( Ce travail  faisant suite au cours sur les  nombres relatifs )



i9

II.                     REPERAGE    sur un axe

Cd : Info plus !  !



ETUDE 1 « axe »

Donner la définition d’un axe : Un axe est une droite  orientée  munie d’un repère

De quoi est - il  muni ? précisez   Un axe est une droite  orientée  munie d’un repère ( O, I ) ; O est l’origine du repère , et I est le point d’abscisse 1 .



Comment construit - on une graduation ?

 La graduation se construit soit avec un compas ou une règle graduée , ensuite on numérote : +1 ; +2 ; +3 ; …. Pour les négatifs -1 ; -2 ; -3 ;…..

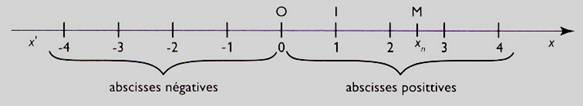

Exercice 1 : qu’elle est l’abscisse du point M ? .  Ici  le point M à pour abscisse ( + 2,5)





A chaque point M  de l’axe  correspond  un et un seul nombre relatif noté  xM  . Ce nombre  est l’ abscisse  de M .



Exercice 2



On donne les coordonnée des points  M ( 0,5) ; N ( -2) et P ( 2,25) , On demande de les placer  sur la droite graduée :





Solution :



+ Exercice 3



On  donne  des points sur une droite  A , B , C  et un segment unitaire (O,I);

Graduer la droite et donner les abscisses de ces points.







Solution : On numérote les graduations ; et l'on relève les valeurs :A (+1,5) ; B ( -1) ; C (+3)





+ Exercice 4 :  Recherche de l’origine d’un repère connaissant la position de deux points

Enoncé du problème :

Soient 2 points A et   B .

On donne leurs abscisses :    on appelle :   x A  ( = +1,5 )   l’abscisse du point  A  et   on appelle  x B   ( = - 5,5 ) l’abscisse du point  B



Noter sur l’axe, , après avoir fait le calcul nécessaire ,  la position de l’origine O de la graduation.







Donner la procédure de calcul :



1°)  Il faut rechercher  par le calcul le nombre de graduations qui sépare les deux points.

en faisant                Nombre de  graduations = x A  -   x B

( on remplace)    soit   =  ( +1,5 ) - ( -5,5)

(on transforme )            = ( +1,5 ) + ( +5,5)

                                        = ( +  ( 1,5  + 5,5))

                      = ( + 7)

Il y a 7 graduations qui séparent les deux points A et B



2°) On mesure la longueur qui sépare les deux points :   7 cm



3°) On divise la longueur du segment de  droite ( 7 cm ) qui sépare ces deux points A et B  par le nombre de graduation ( 7 ) , on connaîtra  la longueur d’un segment unitaire ( u )  :

  7 : 7  = 1 cm

4°) La longueur  d’une graduation est de 1 cm .



5°) Conclusion :



Le point 0 se trouve à 1,5 cm à gauche du point A  ou à 5,5 cm à droite du point B








i9

III.        REPERAGE DANS UN PLAN.

Cd :Info N°1plus !    ;Cd : Info N°2 plus !

ETUDE 1  « plan »

Compléter les phrases suivantes :

1.       Pour repérer un point sur une ligne il faut connaître 1 valeur ( ou 1 dimension). :    « x »

2.       Pour repérer un point dans un plan il faut connaître 2 valeurs ( ou 2 dimensions). : «   x ; y »

3.       Pour repérer un point dans l’espace il faut connaître 3 valeurs ( ou 3  dimensions).   « x ; y ; z »



      4 .  Le repère que l’on utilise est appelé  aussi : « repère cartésien » ; ( venant  du mathématicien « Descartes »)



1° )  nomenclature :



Dans un repère  ( O , I  , J )  du plan  , d’axes ( x’ O x ) et  ( y’ O y )  perpendiculaires     , chaque point  tel que « M » est repéré par ses coordonnées :



 Que désigne x M ?      l  abscisse  de M

 Que désigne  y M  ?  son ordonnée  de M

      = x M   et   y M  sont des nombres relatifs.

     =On notera :     M ( x M ; y M )



Représenter dans un repère cartésien un point M ;

Placer :   ( O , I  , J )   nommer  les axes ,  repérer les coordonnées de ce points.





=Les coordonnées  d’un point  dans un repère  du plan  sont des nombres relatifs ; ils peuvent être positifs. ou négatifs.



2°) +Activité n° 9

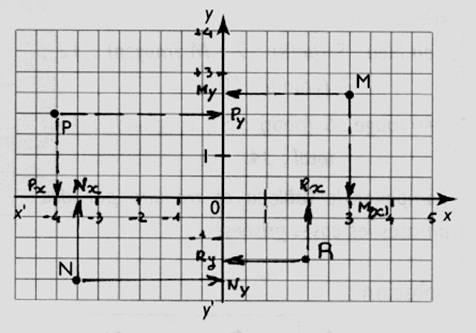

On place  dans un repère cartésien des points : ( M , P , N, R )



On en déduit les informations suivantes  :

Compléter  le tableau ci dessous :





Abscisse

Ordonnée

Coordonnées

Nota

M

Mx = + 3

M y  = +2,5

M ( 3; 2,5)

x  > 0 ; y  > 0

P

Px = -4

P y  =  +2

P ( -4 ; +2 )

x <0 ; y > 0

N

Nx = -3,5

N y  = -2

N ( -3,5 ; -2)

x<0 ;   y < 0

R

Rx = +2

R y  =   -1,5

R ( 2 ; -1,5)

x>0 ; y < 0





i

Zones

Points

Tracer un repère cartésien possédant les 4 zones   et placer  les points  dans la zone correspondante

x <0 ; y > 0

R

x>0 ; y < 0

S

x  > 0 ; y  > 0

T

x<0 ;   y < 0

V



3 -  Abscisse du milieu d’un segment sur un axe

 Info plus .

ETUDE 1  «milieu d’un segment »

Schéma:

Soit une droite graduée , un  point « O » d ‘ abscisse « 0 »  , un point « I »  d ‘abscisse « 1 » , un point « A » d ‘abscisse « xA »  et un point « B » d ‘«  abscisse « xB »












Devoir 1 /2 :

Quel calcul faut -il faire pour connaître l’ abscisse du point  M  milieu du segment AB ?

            La position (x M) du milieu ( noté M) d'un segment est égale  à la somme de l'abscisse de l'extrémité (x B )plus l'abscisse de l'origine ( x A)du segment divisée par deux .

Etablir une formule :



Réponse.



xM =









Info  1 plus : des modèles de tracés! ! !

IV.  Repérage : représentation graphique d’une FONCTION.

:i ; Info 2 :  « définition d’équation »

ETUDE 1   «représentation  d’une fonction »

Formation niveau V :   On doit savoir représenter ou à reconnaître les  fonctions. dites « linéaires » et les fonctions  dites « affines ». dans un repère cartésien



Et savoir identifier ces fonctions  par l’écriture (forme)  de leur  équation :   la fonction linéaire à une équation de la forme : y = a x ;             la fonction affine à une équation de la forme y = a x + b .



Informations : Pour repérer un point il faut 2 valeurs : une appelée « x »  et l’autre « y » .

  La valeur de « y » est obtenue en fonction de la valeur de « x »   que l’on  notera   :    y = f ( x )  ;  .   Les coordonnées d’un point se noteront  :  ( x ; y )   ou    ( x ; f(x))



La représentation graphique d’une fonction  notée « f(x) » dans un repère est  un ensemble de points dont de coordonnées  ( x ; y ) ; , ces valeurs placées dans l’ordre  permettront de  placer  chaque point  dans un repère dit « cartésien » .



Pour faire cette représentation graphique d’une fonction on a besoin d’une équation mathématique .



C’est à partir de cette équation , que l’on calculera la valeur de l’ordonnée ( y )   d ‘ un  point  . On déterminera  ( ou on attribuera )  une valeur à « x » , pour obtenir la valeur de « y » correspondante .



 Pour obtenir les coordonnées d’un point , on se fixe donc  une  valeur de l’abscisse « x » ( valeur qui est donnée ou choisie) , pour trouver la valeur de l’ordonnée .

Les valeur de « x » sont soit données ; soit choisies .



 En règle générale on choisit des valeurs de « x » comprises entre une valeur mini et une valeur max. fixées au préalable , ces valeurs s’appellent « bornes ».



Par exemple : on peut décider de  connaître le tracé  d’une fonction ,  pour des valeurs de    x  =  [ 0 ; 4 ]   ; ( on peut écrire  pour des valeurs de « x » :  0   £  x  £  + 4  )



Au niveau V ; on  aura une équation  ,un  tableau à remplir , ( généralement on nous fixe les valeurs de « x » ; il faut  trouver , par calcul , les valeurs « y » .Il reste ensuite à reporter les points  à l’aide des coordonnées  dans un repère . ( ce repère est : soit donné , soit à construire soit même ) .



La fonction linéaire à une équation de la forme : y = ax ; la fonction affine à une équation de la forme y = ax + b .

La représentation graphique de la fonction linéaire est une droite passant par « 0 ».

La représentation graphique de la fonction affine  est une droite qui ne passe  pas  par « 0 ».

Les droites parallèles aux  axes ne sont ni linéaire ni affine.



Compléter les phrases suivantes :

Ci dessous : on vous a tracé une droite passant par « O » ; toutes les droites passant par « 0 » sont les représentantes des fonctions dites « linéaires »

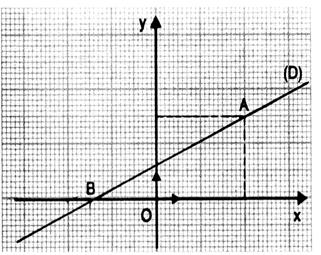

Ci dessous : on vous a tracé une droite ne passant  pas par « O » ; toutes les droites ne passant pas par « 0 » sont les représentantes des fonctions dites « affines »



La fonction linéaire à une équation de la forme : y = ax ; la fonction affine à une équation de la forme y = ax + b .

La représentation graphique de la fonction linéaire est une droite passant par « 0 ».

La représentation graphique de la fonction affine  est une droite qui ne passe  pas  par « 0 ».

Les droites parallèles aux  axes ne sont ni linéaire ni affine.



On trouvera , comme ci dessous ,des droites parallèles à l’axe des « x »

On trouvera , comme ci dessous , des droites parallèles à l’axe des « y »

Devoir 2/2 :

Représenter dans un repère les droites  représentant une fonction affine ; linéaire ; parallèle à l’axe « x »  et parallèle à l’axe « y ».



Réponses :

Ci dessous : on vous a tracé une droite passant par « O » ; toutes les droites passant par « 0 » sont les représentantes des fonctions dites « linéaires »

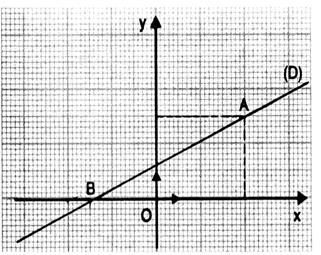

Ci dessous : on vous a tracé une droite ne passant  pas par « O » ; toutes les droites ne passant pas par « 0 » sont les représentantes des fonctions dites « affines »



On trouvera , comme ci dessous ,des droites parallèles à l’axe des « x »

On trouvera , comme ci dessous , des droites parallèles à l’axe des « y »







Que se passe - t- il à 150 km.

Si l’on termine la graduation on remarque que la somme de ( 220 € ) est payée pour une distance maximale de 150 km . A partir de 150 km on paye 360 €

Interpréter le tracé :

 Au point « 0 » , on part , pour aller à un endroit .

La personne marche pour atteindre son but , elle s’arrête ( repos ?) . Ensuite elle revient à son point de départ . On remarque qu’elle met moins de temps pour revenir.

Des exercices de ce type sont donnés  à analyser dans les travaux auto formatifs.



ETUDE 2    « représentation d’une fonction  »

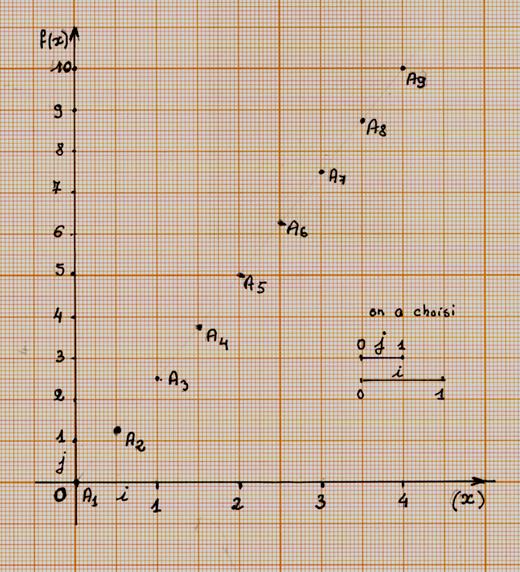

+Activité n°9  :    Représenter une fonction dans un repère.



Cd :Info plus !!sur « tracer uns courbe !!!



Définition :

 La représentation graphique d’une fonction f dans un repère est constitué par tous les points dont les coordonnées sont   ( x ; y )  ou , puisque y = f(x)  ; ( x ; f(x))



Exemples :



1°) On veut représenter graphiquement la fonction dont l’équation est       f1 (x) =  2,5 x     pour des valeurs de x comprises entre 0 et 4.



On demande de remplir  le tableau suivant : ( il faut calculer pour chaque point sa valeur « y »)



A1

A2

A3

A4

A5

A6

A7

A8

A9

x

0

0,5

1

1,5

2

2,5

3

3,5

4

f1(x)   ( = y)

?

?

?

?

?

?

?

?

?

On donne le papier millimétré suivant : on demande de placer les points « A….., »   après avoir calculer pour chacun  ses  coordonnées



CORRIGE :

Les valeurs de f1 (x)  =  y     sont calculées à partir des valeurs données à   « x » :



Si x = 0                        alors f1 (0) = 2,5 ´ 0 = 0



Un point A1 de la représentation graphique a pour coordonnées A1(0 ; 0)



Si x = 0,5                     alors f1 (0,5) = 2,5 ´ 0,5 = 1,25



Un point A2 de la représentation graphique a pour coordonnées A2(0,5 ; 1,25)…..





On regroupe ces résultats dans un tableau appelé « tableau de valeurs »





A1

A2

A3

A4

A5

A6

A7

A8

A9

x

0

0,5

1

1,5

2

2,5

3

3,5

4

f1(x)

0

1,25

2,5

3,75

5

6,25

7 ,5

8,75

10



On peut alors reporter chaque point dans le repère :



On peut constater que les points sont alignés !!!!!!!!!!



FIN DES TRAVAUX AUTO FORMATIFS destinés à étudier le cours.
