Pythagore Niveau V



Auteur : WARME R.

DOSSIER : Elève



MATHEMATIQUES :Niveau V.



















DOSSIER  n° 20 / 25





DOCUMENT  INTERACTIF :  .





PYTHAGORE.

































NOM : ………………………………

Prénom : …………………………..



Classe :…………………..



Année    scolaire : ………………………



Dossier pris le : ……/………/………



Validation de la  formation :    O -  N



 Le : ……………………………………..

Nom du  formateur  : ……………………



ETABLISSEMENT : …………………………………………..



Préambule :  INFORMATIONS : Dans un triangle si l’on  connaît 3 mesures sur 6  , on peut découvrir ou retrouver les 3 mesures  .

Les  mesures  d’un triangle  sont  : 3  mesures de longueur et 3  mesures d’ angle.



A )  «  résoudre un triangle » scalène :

 Ainsi « résoudre un triangle » c’est rechercher les « 3 » mesures manquantes , à partir des trois mesures données..



Résoudre un triangle rectangle :

Les caractéristiques du triangle rectangle sont :

1°)   3  longueurs : ce sont les longueurs des côtés , dont une s’appelle « hypoténuse ». .

2°)   3 angles :  l’angle « alpha » et l’angle « bêta »  et un angle particulier « un l’angle droit ».



     B )   Méthodes  de résolution d’ un triangle :



Pour résoudre un problème sur le triangle il y a deux méthodes :

-          par le graphique : On tracera le triangle à partir des 3 caractéristiques connues.

-          par le calcul et suivant les données :

                          a)    pour ce qui concerne les angles on fera appelle aux relations trigonométriques ( sinus ; cosinus ; ……)

                                 b)   pour ce qui concerne les longueurs des côtés on utilisera dans entre autre « Pythagore » ; ….



 c) Citer les  possibilités permettant d ’ identifier les caractéristiques d’ un triangle rectangle (mesures d’angle et de longueurs) par le calcul.



1°) Cas du triangle dont on connaît  3 côtés (3 dimensions = 3   longueurs)  :

on recherche alors la valeur des 2 angles « inconnus » .

a)  Si le triangle est rectangle :

                     on utilisera les relations trigonométriques .

                     on fera appelle  à  la relation concernant  la somme des angles dans un triangle. ( complémentaires et ou supplémentaires)





b)  Si le triangle n’est pas un triangle rectangle , (ni équilatéral ; ni isocèle ) on appliquera les relations sur les triangles quelconques . :  difficulté qui  n’est pas au programme du CAP

  ( mais  éventuellement : voir Infos : ( niveau V : BEP  ou niveau IV : relations métriques dans le triangle quelconque)



2°) Cas du triangle dont on connaît  2 côtés (2 longueurs)  et un angle ( en degré)  :



a) le triangle est un triangle rectangle : (on peut le tracer)

         - le triangle est rectangle et l’angle connu est = 90° ; on fera « Pythagore ». pour trouver le 3ème côté .



         ensuite : on appliquera les relations trigonométriques dans le triangle rectangle pour trouver le deuxième angle , on en déduira le troisième ( on connaît ou on se souvient de la relation concernant les angles complémentaires et supplémentaires)



b)  si le triangle n’est  pas dit « rectangle » il est soit rectangle soit quelconque . Pour résoudre ce type de problème , on devra voir au niveau IV .



3°) Cas du triangle dont on connaît  2 angles  et un côté :

On peut en déduire le troisième angle .

a) le triangle est un triangle rectangle : (on peut le tracer)

         - si le triangle est rectangle  ( l’angle connu = 90°)

  on en déduira le troisième ( on connaît ou on se souvient de la relation concernant les angles complémentaires et supplémentaires)



b) si le triangle est quelconque : (à voir au niveau IV)









Leçon

Titre

N°20

PYTHAGORE : Le théorème ;

 la Propriété de PYTHAGORE et sa réciproque.

CHAPITRES

I ) THEOREME DE PYTHAGORE.

CD. INFO +

A )  Propriété de Pythagore .

:Cd :Info plus +++

B ) Enoncé du théorème.



C ) Applications particulières : recherche d’une diagonale et hauteur .



II  ) RECIPROQUE  de Pythagore .

:Cd :Info plus +++

III  ) CACULS  : recherche  d'une longueur  d'un côté connaissant les longueurs  des autres côtés ( les 3 cas ) .

:Cd :Info plus +++

IV ) Applications du théorème et sa réciproque .

:Cd :Info plus +++

a) la corde à douze  uds.



b) diagonales et hauteurs .

:Cd :Info plus +++

c)  Pythagore et triangle rectangle et cercle inscrit .

:Cd :Info plus +++



COURS



i  1 9 ;   i 2 9

I )  « PYTHAGORE » .

CD. INFO +



A )  Propriété de Pythagore .

:Cd :Info plus +  « démonstration » ++



i   Pour démontrer le théorème de Pythagore , Euclide  démontre que :

Si  l’aire du carré ayant  comme côté l ’ hypoténuse  BC est égale à la somme de l’aire du carré de côté AB et l’aire du carré de côté AC : on aura démontré  que    BC2  =   AB2  + AC2




FActivités permettant de mettre en évidence le théorème de Pythagore :

1°) Découper 8 triangles rectangles ayant comme côtés de l’angle droit  , 3 cm et 4 cm .

Mesurer la longueur de l’hypoténuse : ( 5 cm)

2°) Tracer un carré initial de 7 cm par 7 cm .

C2



C 1


Disposer 4 triangles, comme l’indique le pointillé .

Quelle est la surface restante , dans le carré initial ?

De quelles figures se compose – t – elle ?

Elle se compose de 2 carrés. Calculer les aires de ces carrés .

Faire la somme des aires.



Réponse : ( le carré) ; un carré de 3cm de côté (C1 aire = 9 cm² )et un carré de 4 cm de côté ( C2 aire = 16 cm²)  , C1  + C2  =  4 + 16 = 25 cm²).

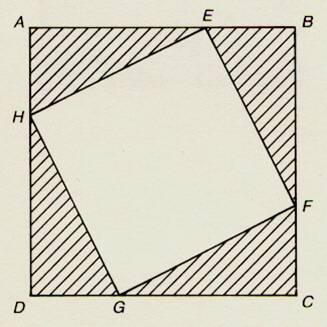

3°) Tracer un  second  carré initial de 7 cm par 7 cm .



C3


Au quatre coin du carré initial disposer les 4 autres triangles rectangles découpés , comme l’indique le pointillé.

Quelle est la figure formée par les 4 hypoténuses ?



Pourquoi ?

Calculer l’aire de C3 .

Quelle peut-être les conclusions ?

Réponse : (la  figure est  le carré de 5 cm sur 5 cm ; l’aire de C3  = 25 cm²) ;

En conclusion. On remarque que la somme des aires des deux carrés ( C1  et C2) formés par les côtés de l’angle droit d’un triangle rectangle est égale à l’aire du carré ( C3 ) dont la longueur du côté est la longueur de l’hypoténuse .



4°)  En résumé :



Dans un triangle rectangle , le « carré » …… de l’hypoténuse est égal à la somme des « carrés » ……….. des côtés formant  l’angle droit .





Calculs pré requis.

B) THEOREME DE PYTHAGORE.

Info +++

¨Pour le théorème de Pythagore  , on démontre  , comme Euclide que :

A partir d’un triangle rectangle ,  l’aire du carré ayant  comme côté l ’ hypoténuse  BC est égale à la somme de l’aire du carré de côté AB et l’aire du carré de côté AC :

on peut écrire   que

       BC2  =   AB2  + AC2



De cette égalité  en découle des calculs :

Exemple : si on en déduit que  :

a   A savoir  et retenir  : Enoncé  du   THEOREME de PYTHAGORE :



Dans un triangle rectangle , la somme des carrés des longueurs des côtés de l'angle droit est  égale au carré de la longueur de l'hypoténuse .

 Ce qui se traduit :



Si le triangle CBA est rectangle en A  alors …..



…..alors:     AB²  + AC ²  = BC ²



Dans un triangle  si la somme des carrés des mesures  de deux côtés consécutifs est égale au carré de la mesure du troisième alors ce triangle est rectangle .

Et dire

que le triangle ABC  est  un triangle rectangle en A c’est aussi dire que  AB² +AC² = BC²

F  Activité :

Construire  un triangle A BC rectangle  en A tel que AB = 6 cm ; AC = 8 cm  . Mesurer  l' hypoténuse [BC] .  (c'est un  nombre entier en centimètres) . Calculer  AB²  puis AC ² , faire la somme  AB² + AC²  , puis calculer BC² . Comparer les deux résultats .

Constater que AB² + AC²  , est égal à  BC² .




II )  RECIPROQUE   de la propriété de   Pythagore .

:Cd :Info plus +++

Enoncé :

  Si dans un triangle, lorsque le carré   de la longueur  de l’hypoténuse   est égal à la somme  des carrés des  longueurs des deux autres côtés  , alors le triangle est rectangle .

Ce qui se traduit :





Si AB²  + AC ²  = BC ²

…..alors:



…..alors: le triangle CBA est rectangle en A  alors …..

ž .  Activité 1

Enoncé :  Soit  le triangle BAC dont les côtés mesurent respectivement : 30 ; 40 ; 50 mm ; est - il rectangle ?.

Solution :

- On écrit :  le triangle BAC sera rectangle si  CB² = CA² + AB ²

- On calcule  les « carrés »  des côtés :

CB² = 50 ²  =  2500

CA² = 40 ²  = 1600

AB² = 30²   = 900

- On calcule la somme des  carrés :  CA² + AB² =  1600 + 900  = 2500

- On compare avec  CB²  .( = 2500 )

On constate qu’il y a égalité :   Puisque CB² = 2500 et  que CA² + AB² =  2500

- On déclare  que  la relation CB² = CA² + AB ²  est vérifier ;

- On conclut que  le triangle  BAC est rectangle .



ž .  Activité 2

Enoncé : Le triangle BAC dont les côtés mesurent respectivement : 15 ; 20  ; 30 mm ; est - il rectangle .

Solution :

- Le triangle BAC  sera rectangle si  CB² = CA² + AB ²

- Calculs :

CB² = 30 ²  =  900

CA² = 21 ²  = 441

AB² = 20²   = 400

- Calcul  de la somme   CA² + AB² =  441 + 400  = 841

-          on compare le résultat de la somme  avec  « CB² »

Puisque CB² = et que CA² + AB² =  841 ; la relation CB² = CA² + AB ²  n' est  pas vérifier ;

- conclusion :  le triangle   BAC  n'est  pas rectangle .





III )  CALCULS : recherche  d'une longueur  d'un côté connaissant les longueurs  des autres côtés. ( nous traitons les  3  types de problème )

:Cd :Info plus +++

A ) recherche de la longueur de l'hypoténuse  "AB" :

[CB] = ?

[AB]= 3

[CA]= 4

Tracer le triangle rectangle et mesurer BC.!!!!!!

Sachant que [AB]= 3 cm et   [CA]= 4 cm

Calcul de la longueur  du [CB] :

Procédure :

Application

On pose l’ équation  :

BC²  = AC²  + AB ²

On calcule :

AC²    ; avec AC = 4  et

AB ²   ; avec AB = 3

 AC² =   4 ²  =  16

 AB²  =    =  9



On effectue la somme :

BC²  = AC²  + AB ²

BC²  = 16     +    9

BC²  = 25

Calcul de BC :

On sait que   =  x

BC =    ;  ( BC² = 25 )

BC =

BC = 5

Exemple de présentation des calculs sur feuille de devoir :



On donne  : AC = 4  ; AB = 3 ; calculer  CB .

Solution :

1°) BC²  = AC²  + AB ²

2°) BC²  = 16  +  9 ;  BC²  = 25

3°) BC =

4°) BC = 5


B ) recherche de la longueur du côté   CA  :

On donne :

[CB] = 42

[AB]= 21

[CA]= ?

Calcul de la longueur  du [CA] :

Procédure :

Application

On pose :

  BC²  = AC²  + AB ²

On calcule :

CB²    ; avec CB = 42

AB ²   ; avec AB = 21

 CB² =   42 ²  = 1764

 AB²  =  21²  =   441



On remplace les lettres par les valeurs connues :

BC²    = AC²  + AB ²

1 764  = AC²  + 441

On transforme l'égalité:

Se souvenir de la transformation

5         =  3 + 2  ;

5 =  ?  + 2 , pour " ? remplacer le point d'interrogation "on sait que la réponse est "3" .

pour trouver cette valeur "3" on doit faire la soustraction  " 5 - 2 "

on opère de la même façon  pour obtenir  AC² = …….

1 764  = AC²  + 441

1 764 - 441  = AC²

on peut " retourner" les deux membres.

Ce qui donne :

AC² = 1 764 - 441

AC² =  1323



Calcul de AC :

On sait que   =  x

 Recherche de AC :

 =

avec la calculatrice on calcule :

= 36,3730669



     AC =  36 , 37

En résumé : BC = 42 ;  AB = 21 ;calculer  de  AC.

1°) BC²  = AC²  + AB ²

2°) 1 764  = AC²  + 441

3°) AC² = 1 764 - 441  ;  AC² =  1323

  AC =    ;   AC »  36, 37  ( à 0,01 près)




C ) rechercher par le calcul  la longueur du côté   "AB"  :



On donne :

[CB] =  20

[AB] =  ?

[CA]=  16

Calcul de la longueur  du [AB] :

Procédure :

Application :

On pose :

BC²  = AC²  + AB ² ;

 20²  =  16²   + AB²

On calcule :

CB²    ; avec CB = 20

AC ²   ; avec AC =  16

 -  CB² =   20 ²  =  400

 -  AC²  =  16²  =   256



On remplace les lettres par les valeurs connues :

BC²    = AC²  + AB ²

400   = 256  + AB ²



On transforme l'égalité:

Se souvenir de la transformation

6         =  3 + 2  ;

5 =  ?  + 2 , pour " ? remplacer le point d'interrogation "on sait que la réponse est "3" .

pour trouver cette valeur "3" on doit faire la soustraction  " 5 - 2 "

on opère de la même façon  pour obtenir  AB² = 400 - 256 .

400   = 256  + AB ²

400 - 256   = AB²

on peut " retourner" les deux membres.

Ce qui donne :

AB² = 400 - 256       ( 400 - 256 = 144)

AB² =  144

Calcul de AB :

On sait que   =  x

 Recherche de AB:

 =    ;  AB  =

avec la calculatrice on calcule :

   = 12

     AB =  12

Exercice résumé :

  BC = 20 ; AC =  16 ; calculer AB.



Calcul de AB

1°)   BC²  = AC²  + AB ² ;  20²  =  16²   + AB²

2°)   AB² = 400 - 256       ;   AB² =  144

3°)   AB  =

4°)  AB = 12









IV)  APPLICATIONS DU THEOREME  DE PYTHAGORE ET DE SA RECIPROQUE





a)   La corde à  12 nœuds ; dans le bâtiment :

Pour tracer des angles droits , les Egyptiens se servaient d’une corde  fermée à  12 nœuds , régulièrement espacés ; ou d’un segment de corde  à treize nœuds (régulièrement espacés)  dont un  nœud à chaque extrémité .

Ils la tendaient   entre trois pieux de la façon  , un en « T » ; un en « S » un en « U ».





b  ) diagonales  d’un quadrilatère et hauteur d’un triangle .



Diagonale d’un    rectangle

Info plus +++

AC² = AB² + BC².

Comme : DB² = DA² + AB²

Si « d » = AC ; a =  AB ; b = CB

Alors  d ² = a² +

Donc

« diagonale du carré = a »



Info plus +++

AC² = DB² = d ²

Si AB = BC=CD=DA = « a »

Alors d ²  = a² + a²

 Soit  d² = 2 a²

Alors



    Donc









Hauteur du triangle équilatéral =   a

Info plus +++

a2     = (  )2    + h 2

a2     -  (  )2   =   h 2

a2     -       =   h 2

h 2  =   -

h 2  =     ; donc   h  =

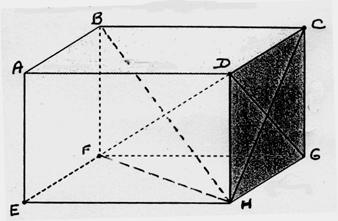

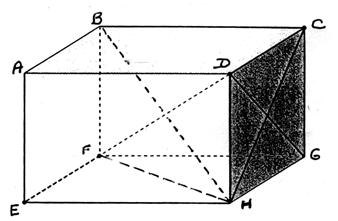

Voir dans l’espace : on demande de calculer la diagonale d’un cube , ou d’un parallélépipède rectangle .

Exemples  de demande  :



-Calculer HC

- Calculer FH

- Calculer DF



c ) Triangle rectangle inscrit dans un demi - cercle .

:Cd :Info plus +++



 Rappel : le centre du cercle circonscrit dans un triangle est  se trouve au point d ’intersection des médiatrices des côtés du triangle .( figure 2)

Observez dans la figure ci - dessous : en traçant la diagonale  AC du  rectangle  ABCD , je divise  le rectangle en deux triangle rectangle .Si je trace la seconde diagonale DB , j’obtiens un point O situé à égal distance des points , A ; B ; C ; D , je peux tracer un cercle passant par ces 4  points .(figure 1 )



Figure 1

figure 2







l  Soit "A"  un point quelconque   du demi - cercle de diamètre [ B C] .

Si  un triangle ABC est inscrit  dans un demi -  cercle de diamètre [ B C]  alors   ce triangle est rectangle .



Activité :

Dessiner un demi - cercle  de diamètre  BC = 8 cm . Construire  un triangle rectangle en A dont le côté  de l'angle  droit mesure  3 cm .

Solution :

Pour que le triangle soit rectangle il suffit que le point A appartiennent  au cercle  .L'hypoténuse  est le segment [ BC ] .



On retiendra :

Pour identifier un triangle rectangle  , on peut :

-          vérifier que ses dimensions  satisfont la réciproque  de la propriété de Pythagore ;

-          vérifier qu'il est inscrit dans un demi - cercle dont le diamètre est l'hypoténuse  du triangle .

vérifier  qu'un de ses angles est droit à l'aide  d'une équerre ou un rapporteur.



Leçon

TRAVAUX d ’ AUTO - FORMATION

N°20

sur PYTHAGORE

Le théorème ; la Propriété de PYTHAGORE et sa réciproque.

Pré requis :

a) Que signifie l’expression «  résoudre un triangle » ?

 b) Citer les deux méthodes qui permettent de résoudre  un triangle ?

 c) Citer les  possibilités permettant d ’ identifier les caractéristiques d’ un triangle rectangle (mesures d’angle et de longueurs) par le calcul.





TRAVAUX  N° 20   d ’ AUTO - FORMATION :  CONTROLE

1°) énoncer  le théorème de Pythagore.

2°) Soit le demi carré :

a)Etablir la relation permettant de calculer :



BC ²  =

b) Donner la relation permettant de calculer A B =



 3°) Enoncer  la réciproque de Pythagore.



 4°)Que signifie l’expression «  résoudre un triangle »

 5°)  Citer les deux méthodes qui permettent de résoudre  un triangle ?

 6°)  Citer les  possibilités permettant d ’ identifier les caractéristiques d’ un triangle rectangle (mesures d’angle et de longueurs) par le calcul.



7°)  Citer 3 possibilités permettant d ’ identifier un triangle rectangle .





TRAVAUX N° 20   d ‘ AUTO - FORMATION   EVALUATION

Consignes : cette évaluation comporte  4 parties : Deux  séries d’exercices  (faire une série minimum ) ; des exercices problèmes , des situations problèmes (interdisciplinaires).

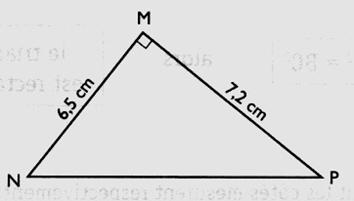

1°) Soit un triangle rectangle NMP , rectangle en M .

Ecrire la relation de Pythagore.(avec des lettres)

Calculer NP .



2°) Réciproque :

a) Le triangle BAC dont les côtés mesurent respectivement : 30 ; 40 ; 50 mm ; est - il rectangle .

b) Le triangle BAC dont les côtés mesurent respectivement : 15 ; 20  ; 30 mm ; est - il ? .

4°) Calculs  sur la recherche de la troisième dimension du triangle rectangle.

Faire les exercices suivants  : ( voir le cours pour le corrigé)



a)  On donne : AC = 4  ; AB = 3 ;

Calculer  CB





b)  On donne : BC = 20 ; AC =  16 ;

Calculer AB.





c) On donne : BC = 42 ;  AB = 21 ;

Calculer  de  AC.





Série II

4°) Niveau  référentiel  (niveau V)

Compléter le tableau



Triangle 1

Triangle 2

Triangle 3

Triangle 4

Triangle 5

   a



37 cm



0,65 m

 295 mm

    b

450 mm

35 cm

45 cm



2,36 dm

    c

600 mm



280 mm

0,33 m















Série II

N°1

Données :

Résolution  :

BA = 108 mm



CA = 45 mm



Calculer :



« a » = ?





















N°2



Données :

Résolution  :



DF =  127 mm



DE =  156 mm



Calculer : FE  = x   ; à 0,1 mm prés









N°3



Données :

Réponse :



CA  = 74 cm



CB = 24 cm



Calculer  AB.











Données :

Réponse :



NM  = 13,75 cm



NT = 11 cm



Calculer  TM











N°5

Application : Diagonale d’un rectangle

Données :

Résolution :



AB = 170 cm



BC = 95 cm

Calculer AC = « d »  ( à 0,1 cm prés.)






N°6

Triangle quelconque :

Données :

Résolution :



CB = 114  cm



HB = 71 cm

« h »  =  83 cm

Calculer :



AB = x    ( à 1 mm prés)



AC = y  (à 1 mm prés)



N°7

La diagonale d’un carré

Données :

Résolution



BC =  32 dm





En déduire  la valeur de AB ; CD ; AD.



Calculer BD  ( = d)  à 1 cm prés.

7 b

++

Etudier le cas où  AB = 1 dm   : d = racine de 2





N°8

Le triangle  rectangle  isocèle

Données :

Réponse :



-Calculer l’angle E :



-Quelle est la nature du triangle ?



-DE = 160 cm

En déduire  EF

Calculer DF





8 b

++

Calculer  « DE » si  « DF »  est égal à   6 cm





8c



Données :

Réponse :



Calculer l’angle F  :



-Quelle est la nature du triangle ?



-DE = 160 cm

En déduire  EF

Calculer DF














N°9



Données :

Réponse :



Sachant que DC = 31 m



CB = 33 m   et  BA= 56 m



Calculer  AC  ( à 0,1 m prés)







10 a



Données :

Réponse :



En déduire l’angle C



Que peut -on dire du triangle ACB , au regard du triangle ADB ?



Quelles sont les valeurs des angles :

A CB   =

D C A  =

C D A  =

CAD    =



La longueur de :

 AB = 100 mm

En déduire  CB

Calculer :     AC

 (au mm prés)











10 b

+++

On donne AC = 60 , calculer la valeur de AB puis BC









N°10 c



Données :

Réponse :



En déduire l’angle C



Que peut -on dire du triangle ACB , au regard du triangle ADB ?



Quelles sont les valeurs des angles :

A CB   =

D C A  =

C D A  =

CAD    =



La longueur de :

 AB = 100 mm

En déduire  CB

Calculer :     AC

 (au mm prés)











10 b

+++

On donne AC = 60 , calculer la valeur de AB puis BC





N°10



Données :

Réponse :



En déduire l’angle C

Que peut -on dire du triangle ACB , au regard du triangle ADB ?

Quelles sont les valeurs des angles :

A CB   =

D C A  =

C D A  =

CAD    =



La longueur de :

 AB = 100 mm

En déduire  CB

Calculer :     AC

 (au mm prés)







10 b

+++

On donne AC = 60 , calculer la valeur de AB puis BC









PB NIVEAU IV :



APPLIQUATION : PRISME DROIT

Figure

Données :

Réponse :



Soit le carré  ABCD.

On sait que :

AB= 60 mm



AM = BN = CP = DQ = 15 mm

On demande :



1°) Calculer les dimensions du carré MNPQ.



2°) Niveau +

comparer les deux aires.

















Figure

Données :

Réponse :



ADCB est  la base du prisme..

Les dimensions du parallélépipède rectangle sont : (en mm)



L = 120 mm ;

Largeur = 40 mm

Hauteur = 30 mm



Calculer la longueur :



EB =

BG =

EC =







Figure

Données :

Réponse :



DCBA est  la base du prisme..

Les dimensions du parallélépipède rectangle sont : (en mm)



L = 100 mm ;

Largeur = 40 mm

Hauteur = 40 mm



Calculer la longueur :



HA  =

GA  =

FA   =

CA =














N° 14

Problème : niveau V

Parallélépipède rectangle .

Données :





Les dimensions du prisme droit sont :

 6 cm X  4 cm X 3 cm



la vue de face mesure  6 cm par 3 cm.



1°) Tracer  le prisme en perspective cavalière.

2°) Calculs :

Calculer  ED

Calculer  FH

Calculer  HC



3°) calculer la surface latérale du prisme.

4°) calculer la surface totale du prisme.

5°) Calculer le volume du prisme.

6°) Calculer la masse du prisme  ( masse volumique = 1,2 kg / dm3

7°) Calculer le poids du prisme.





PB NIVEAU IV :

N° 4

Figure

Données :

Soit un cube dont l’arête mesure 60 mm.

Les points  I, J, K, L, M, N,  sont les centres des faces du cube .



a)       Combien de faces a le solide « I J K L M N » ?  Montrer simplement que toutes ses arêtes sont égales.

b)       Calculer la longueur d’une arête ,  EM par exemple.

c)       Calculer le volume de la pyramide « KLMJI » , en déduire le volume du solide : « I J K L M N »



























SUITE  Devoir de préparation N°2:

Niveau  référentiel  (niveau V) ( si ?  SOS Cours)

Compléter le tableau



Triangle 1

Triangle 2

Triangle 3

Triangle 4

Triangle 5

a



370 mm



65 cm

 2,95  dm

b

45 cm

350 mm

450 mm



23, 6 cm

c

60  cm



28  cm

0,33 m















Série II

N°1

Données :

Résolution  :

BA = 10,8 cm



CA = 45 mm



Calculer :



« a » = ?





N°2



Données :

Résolution  :



DF =  127 mm



DE =  1,56 dm



Calculer : FE  = x   ; à 0,1 mm prés









N°3



Données :

Réponse :



CA  = 740 mm



CB = 24 cm



Calculer  AB.











Données :

Réponse :



NM  = 13,75 dm



NT = 11 cm



Calculer  TM











N°5

Application : Diagonale d’un rectangle

Données :

Résolution :



AB = 170 mm





BC = 9,5 cm

Calculer AC = « d »  ( à 0,1 cm prés.)





N°6

Triangle quelconque :

Données :

Résolution :



CB = 11,4  d



HB = 71 cm

« h »  =  83 0 mm

Calculer :



AB = x    ( à 1 mm prés)



AC = y  (à 1 mm prés)



N°7

La diagonale d’un carré

Données :

Résolution



BC =  3,2 m





En déduire  la valeur de AB ; CD ; AD.



Calculer BD  ( = d)  à 1 cm prés.

7 b

++

Etudier le cas où  AB = 1 dm   : d = racine de 2





N°8

Le triangle  rectangle  isocèle

Données :

Réponse :



-Calculer l’angle E :



-Quelle est la nature du triangle ?



-DE = 1,60 m

En déduire  EF

Calculer DF









8 b

++

Calculer  DE si  DF  est égal à   6 cm








N°9



Données :

Réponse :



Sachant que DC = 3,1 m



CB = 3,3 m   et  BA= 5,6 m



Calculer  AC  ( à 0,1 m prés)







N°10



Données :

Réponse :



En déduire l’angle C



Que peut -on dire du triangle ACB , au regard du triangle ADB ?



Quelles sont les valeurs des angles :

A CB   =   ; D C A  =    ; C D A  =

CAD    = 60 cm





10 b

+++

On donne AC = 60 , calculer la valeur de AB puis BC







11°) Calculer  B’ H :



Le triangle est -il isocèle ou équilatéral ?

Fin du devoir n°2



APPLIQUATIONS   Autres séries d'exercices

1°) Calculer la longueur « x »





2°) Calculer la longueur « x »



3°) Calculer la diagonale d’un cube de 1 m d’ arête .







4°) Calculer la diagonale d’un parallélépipède  rectangle ayant pour dimensions 7 ; 8  et 10 cm .







5°) Calculer la diagonale d’un carré de 2,5 dm de côté

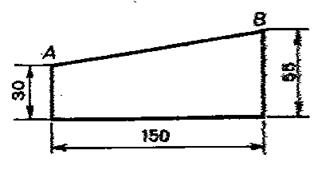

6°)Calculer la longueur  de AB

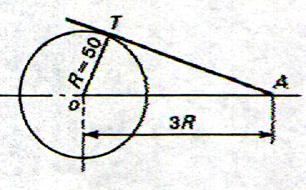

7°) Calculer la longueur de la tangente AT (côtes en mm )





INTERDISCIPLINARITE :

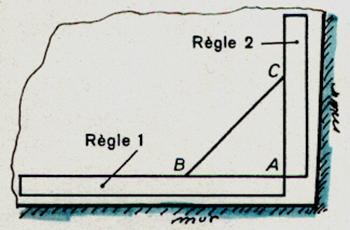

Dans le bâtiment : pour effectuer un pavage dans une pièce .





Ce procédé permettant de tracer une droite perpendiculaire  par exemple pour le pavage d’une pièce @ .

( les murs n’étant  pas eux mêmes perpendiculaires )



On mesure AB = 6O cm sur la règle 1 , qui sert de base , puis on mesure AC = 80 cm sur la règle 2 , et on déplace la règle 2 de façon que BC mesure 1m.

Les deux bords AB et AC forment un angle droit.



Remarques : Sur une surface plus réduite , on pourrait porter

       AB = 6 cm AC = 8 cm ; il faut que BC mesure 10 cm .

Ou AB = 3 cm AC = 4 cm ; il faut que BC mesure 5 cm .

Ou AB = 12 cm AC = 16 cm ; il faut que BC mesure 20 cm .



Voir aussi  la « corde à 13 nœuds ».

PROBLEMES DIVERS :

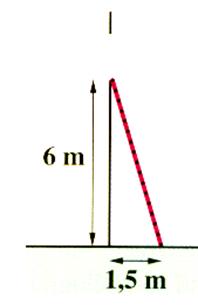

N°1 : Quelle longueur doit mesurer une échelle pour atteindre une fenêtre située à 6 m. Si on lui donne 1,5 mètres de pied ?





N° 2 : Calculer la diagonale du cube au dixième près.







Réponse :

  DB »  5,7

DF »  6,9



N°3  Calculer la longueur de la diagonale  du segment BH , au dixième près.



N°4 : Le cube à 5 cm d’arête.

Calculer BA , AC et BC.

Quelle  est  la nature du triangle BAC. ?







font-family:Arial'>
