DOSSIER : LES  TRACES des TRIANGLES

Les constructions d’un triangle.

TEST

 Filescrosoft Officeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte









Travaux …les triangles et ……..











COURS

A )    TRACES

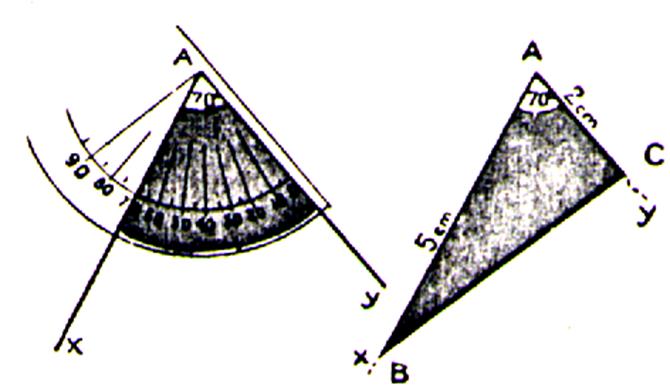

I )  Tracé d’un triangle dont on connaît deux cotés et l’angle compris entre deux cotés.

Exemple : tracer un triangle ABC dont AB = 5 cm ; BC = 2cm et l’angle A = 70 ° :

Procédure :

1°) tracer l’angle xAy = 70° ;

)sur Ax porté « B » à 5 cm

)sur Ay porté « C » à 2 cm

4°) joindre les points B et C.

le triangle ABC est tracé.

tracé2

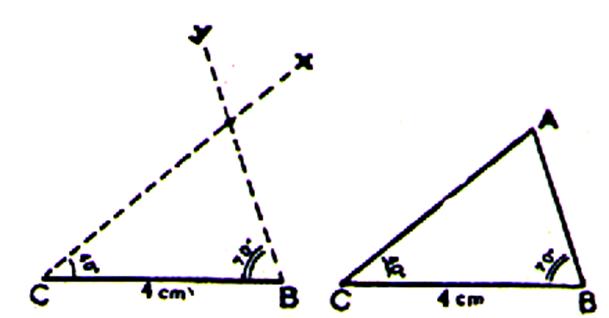

II )   Tracé un triangle dont on connaît un coté et les deux angles adjacents.

Exemple : tracer un triangle ABC avec BC = 4 cm , l’angle B = 70° et l’angle C = 40 °.

Procédure :

1°) tracer le segment BC.

2°) tracer au rapporteur l’angle CBy =70° en B.

3°) tracer au rapporteur l’angle BCx = 40°.

Les demi-droites By et Cx se coupent en un point A qui est le sommet du triangle.

tracé1







III  )    Tracé d’un triangle dont on connaît les trois côtés.

Exemple : tracé un triangle dont les cotés mesurent BC = 8 cm ; AB =5 cm et AC = 7cm.

Procédure :

)tracer un segment de droite égale à celle d’un côté ,8 cm par exemple ;pour BC

)de « B » avec une ouverture de compas égale à BA = 5 cm ,tracer un arc de cercle .

3°) de « C » avec une ouverture de compas égale à CA = 7 cm ,tracer un arc de cercle .

les deux arcs se coupent en « A » sommet du triangle .



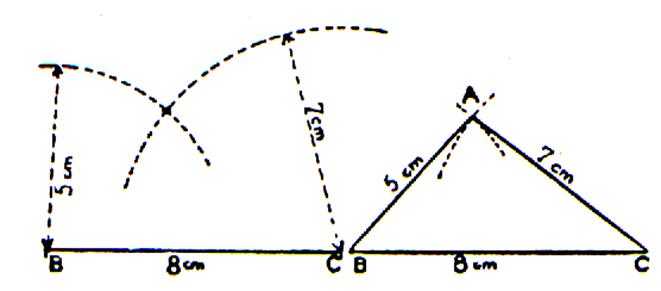

tracé3



2°) CONSTRUIRE par TRACE UN TRIANGLE QUELCONQUE



Exemple : tracer un triangle dont les côtés mesurent : AB = 12 cm ; AC = 8 cm ; BC = 10 cm

1°) Tracer le segment de droite AB

2°) régler l’écartement du compas ( règle graduée) à 8cm et tracé un arc de cercle





3°) régler l’écartement du compas ( règle graduée) à 10 cm et tracé un arc de cercle. Celui croise l’arc tracé précédemment.( point C)

4°) Tracer AC et BC








B )    TRACES PARTICULIERS



1°)  CONSTRUIRE UN TRIANGLE EQUILATERAL ( Régulier)

Sur une feuille de papier tracer un triangle   dont un côté mesure 6cm .avec le compas et la règle graduée.

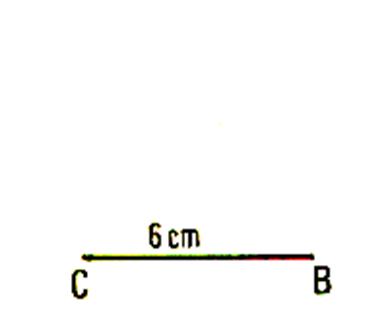

Tracer un segment de 6 cm .

Régler l’écartement du compas  = 6 cm



tréqui5

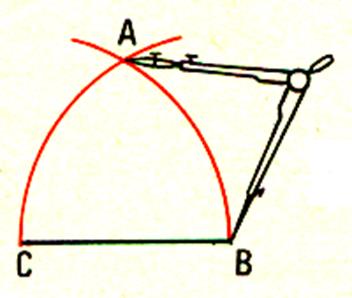

De C et B comme centre ; tracer deux arcs de cercle , se coupant en A

tréqui4

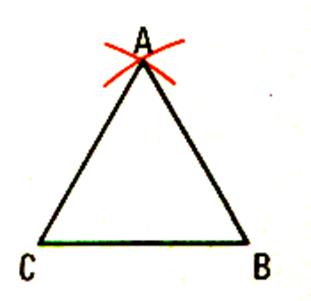

Tracer les segment CA et BA

tréqui3



2°)CONSTRUCTION DES TRIANGLES ISOCELES



Avec le compas et la règle :  Un coté de 5cm les deux autres de 6cm

Tracer le segment AB ( = 5 cm )

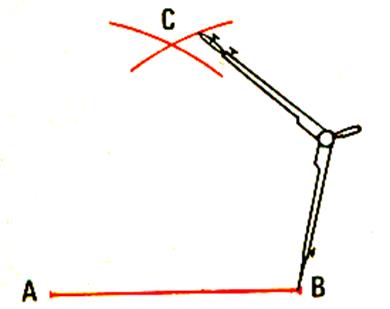

Avec une ouverture de compas de 6 cm , tracer de A et de B comme centre deux arcs de cercle qui se coupent au point C .

Joindre AC et BC

tiso4



b)  Avec l’équerre et la règle. :    Un côté  de 4cm et une hauteur de 7 cm

Tracer le segment  AB = 4 cm

Elever une perpendiculaire au milieu de AB .

Sur cette perpendiculaire prendre un point C situé à 7 cm de AB.

Joindre AC et BC

tiso3



c)  Avec le rapporteur .

AB = 6 cm et deux angles = 45°



Tracer AB = 6cm

Construire en A et en B un angle de 45°. Les côtés des deux angles se coupent au point  C.

tiso2

3°)  Construire un triangle rectangle





-   31  avec l’équerre et la règle graduée

Construire un triangle rectangle  dont les côtés de l’angle droit  mesurent  8 cm et 6 cm .

1°) Tracer un angle droit



trec9

2°)  Porter sur les côtés  de l’angle droit 2 segments

AB = 8 cm

AC = 6 cm

trec8

3°)  Tracer le troisième côté .

trec7



- 32  Construire un triangle rectangle en partant d’un demi-cercle

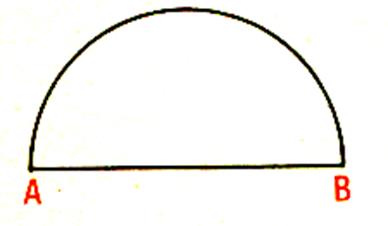

Tracer un demi – cercle

trec4

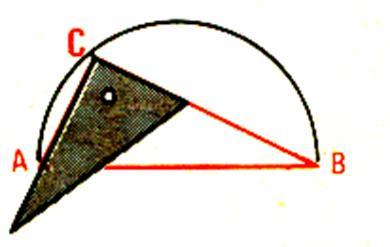

Placer un point « C » sur ce demi – cercle . Joignons  C à A et à B

Vérifier à l’équerre que nous avons tracé un triangle rectangle .

trec5



- 33    Tracer un triangle rectangle sans équerre  , avec un compas.

Construire  un triangle rectangle  dont le grand côté mesure 10 cm et l’un des côtés  de l’angle droit mesure 5 cm .



Tracer un demi – cercle de rayon : 5cm

trec4

Prendre un ouverture de compas de 5 cm, Marquer le point C .

Tracer les deux segments AC et CB

trec3


















TRAVAUX AUTO FORMATIFS.

CONTROLE:





I ) Donner la procédure  permettant de  Tracer un triangle dont on connaît deux cotés et l’angle compris entre deux cotés



2°) Donner la procédure  permettant de  Tracer un triangle dont on connaît un coté et les deux angles adjacents.



3°) Donner la procédure  permettant de  Tracer un triangle ABC dont on connaît les trois côtés.







EVALUATION:



1 °)      tracer un triangle ABC dont AB = 5 cm ; BC = 2cm et l’angle A = 70 ° : (donner la procédure )





2°)  tracer un triangle ABC avec BC = 4 cm , l’angle B = 70° et l’angle C = 40 °.(donner la procédure )





3° ) tracer un triangle dont les cotés mesurent BC = 8 cm ; AB =5 cm et AC = 7cm. (donner la procédure )







B )    TRACES PARTICULIERS



1°)  CONSTRUIRE UN TRIANGLE EQUILATERAL ( Régulier)

Sur une feuille de papier tracer un triangle   dont un côté mesure 6cm .avec le compas et la règle graduée.

)CONSTRUCTION DES TRIANGLES ISOCELES

a)    Avec le compas et la règle

Un coté de 5cm les deux autres de 6cm





b)Avec l’équerre et la règle.

Un côté  de 4cm et une hauteur de 7 cm





c)  Avec le rapporteur .

AB = 6 cm et deux angles = 45°



3°)  Construire un triangle rectangle

 -   31  avec l’équerre et la règle graduée

Construire un triangle rectangle  dont les côtés de l’angle droit  mesurent  8 cm et 6 cm .



- 32  Construire un triangle rectangle en partant d’un demi-cercle





- 33    Tracer un triangle rectangle sans équerre  , avec un compas.

Construire  un triangle rectangle  dont le grand côté mesure 10 cm et l’un des côtés  de l’angle droit mesure 5 cm .







Autres travaux : tracer des 4 triangles ; et des droites et cercles  inscrit et circonscrit.





Interdisciplinarité :





1°) tracer un triangle dont les cotés mesurent 3 cm ; 4 cm ; 5 cm

.Vérifier que c’est un triangle rectangle.



)Même tracer avec 33 mm ; 44 mm , 55 mm. Vous obtiendrez toujours un triangle rectangle .Vérifier que la somme des carrés des deux cotés de l’angle droit est égale au carré de l’hypoténuse.





Pour en savoir plus

Voir « Pythagore »





SUITE : CONSTRUIRE par TRACE UN TRIANGLE QUELCONQUE

Exemple : tracer un triangle dont les côtés mesurent : AB = 12 cm ; AC = 8 cm ; BC = 10 cm



1°) Tracer le segment de droite AB

2°) régler l’écartement du compas ( règle graduée) à 8cm et tracé un arc de cercle

tcq2

3°) régler l’écartement du compas ( règle graduée) à 10 cm et tracé un arc de cercle. Celui croise l’arc tracé précédemment.( point C)

4°) Tracer AC et BC

tcq1
