DOSSIER « géométrie dans l’espace  :  Le     PRISME .











I ) Définition : Surface prismatique

II ) Définition : « PRISME «

III )Définition : « troncs de prisme »

IV ) Le prisme particulier : le parallélépipède









TEST

           FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte

Info : fiche pédagogique n°120



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte







COURS











PREALABLE :

         Pour obtenir un prisme il faut deux surfaces :   une surface de base , et une surface prismatique.







Surface prismatique :







                             On prend une plaque de carton rigide , on dessine un polygone  (ABCDE). Une tige rigide , piquée en A représente la droite « delta » (appelée direction) sécante au plan de la plaque. En piquant d’autres tiges parallèles le long du polygone (ABCDE) , on engendre une surface appelée « surface prismatique »





pdr4





Conclusion :







         Soit un polygone situé dans un plan P et une droite sécante à P .



        On appelle « surface prismatique » , la surface engendrée par les droites parallèles à d s’appuyant sur le contour polygonal.

Les droites parallèles à d sont les génératrices de la surface prismatique.







Schéma :

pdr3





II )  Définition « PRISME » :

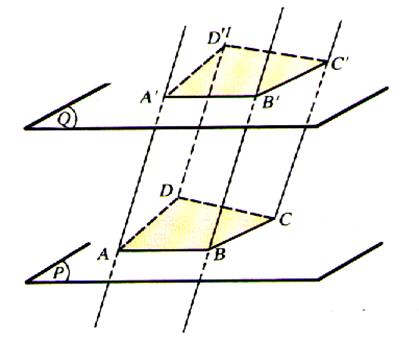

Nous coupons la surface prismatique de la figure précédente par un plan Q parallèle au plan P.



La section obtenue est un polygone (A’B’C’D’)    ; (les polygones (A’B’C’D’)et (ABCDE) sont superposables .)







Définition :



Le volume , limité par les faces planes ABCD et A’B’C’D’ et par la portion de surface prismatique comprise entre les plans P et Q est un prisme .





pdr2





Nous avons donc le prisme :

- les faces ABCD et A’B’C’D’ sont les bases du prisme ;

-         les faces : AA’B’B ;  BB’C’C ; CC’D’D , ;DD’A’A sont les « faces latérales » .

-         les faces : AA’B’B ; BB’C’C ; CC’D’D , ;DD’A’A sont des parallélogrammes.

-         Les arêtes latérales [AA’] ;[BB’] ;[CC’] ;[DD’] sont des supports parallèles et sont  de même longueur.





pdr1

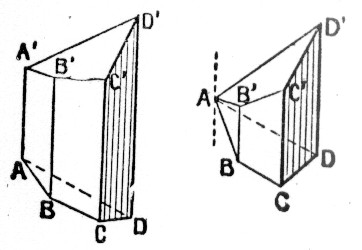

II) TRONCS de PRISME :







                                         Les bases ne sont pas parallèles, les arêtes latérales sont  parallèles , elles ne sont donc pas de mêmes longueurs parce que les bases ne sont pas  parallèles..





a7prisme5







a7prisme4







Exemple : Prisme non droit  à base rectangulaire.



a8para3





Exemple : Prisme droit  à base carré.



a8para1

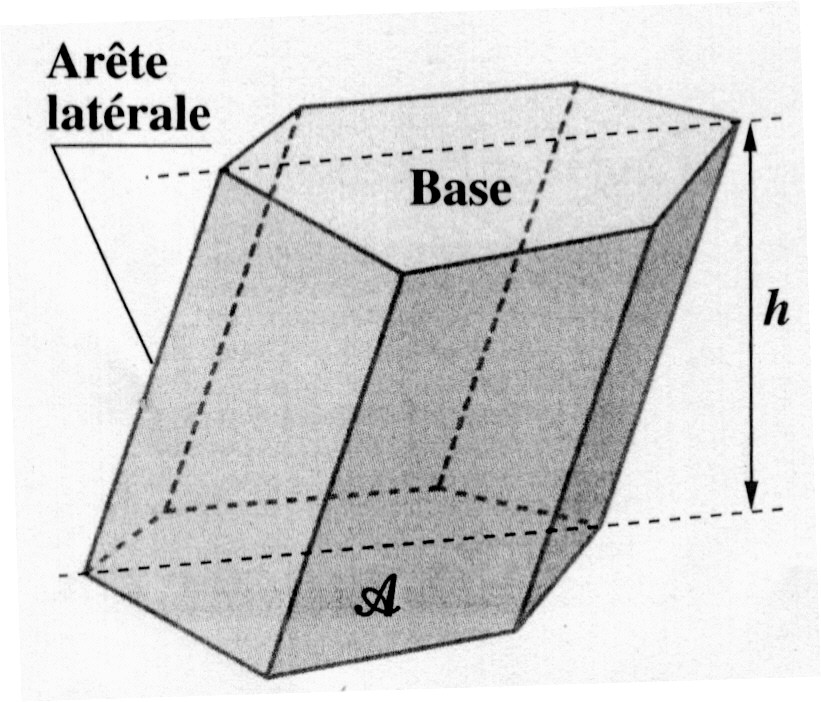

Ci dessous : un Prisme oblique à base hexagonale





hexanondroit





Ci dessous : un Prisme droit  à base hexagonale





Hexadroit





Un prisme est dit  « prisme droit »  si la surface prismatique est perpendiculaire aux surfaces de base.





Le parallélépipède est un prisme droit :

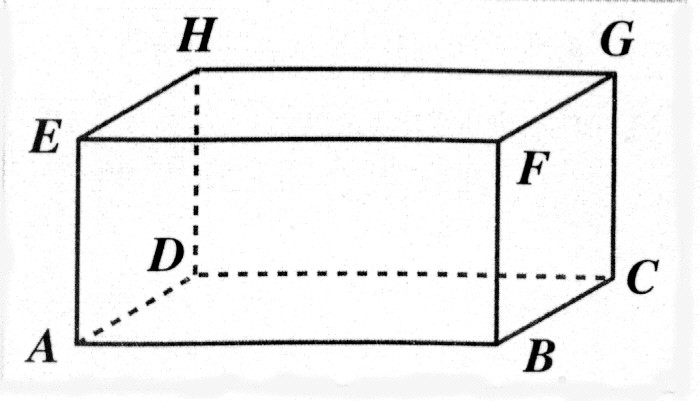

Ci dessous , la base peut être un rectangle ( ADCB ou  EFBA ou un carré  ( FGBC) ou l’une des autres faces paralléles.





Eprismerectangl

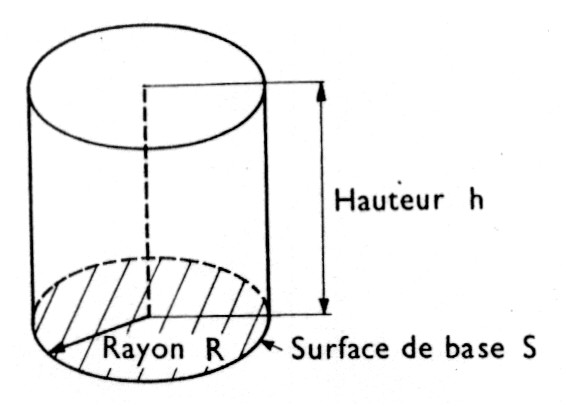

Ci dessous : un prisme droit à base circulaire. L’aire latérale est un plan rectangulaire. ( voir le développement d’un cylindre)





airvolcylindr

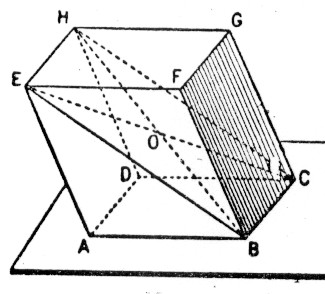

IV )  Cas particulier  ci dessus :Le parallélépipède :



 par définition : Un parallélépipède est un prisme  dont la base est  un parallélogramme.



Le parallélépipède possède six faces, huit sommets, douze arêtes et quatre  diagonales.

 Propriétés :

-         Les arêtes d’un parallélépipède sont quatre à  quatre égales et parallèles.

-         Les faces  opposées d’un parallélépipède sont des parallélogrammes égaux dont les plans sont parallèles.

-         Les quatre diagonales d’un parallélépipède ont même milieu.



Parallélépipède droit :

Un parallélépipède droit est un parallélépipède dont les arêtes latérales sont perpendiculaires au plan de base.



Parallélépipède rectangle :

Un parallélépipède rectangle est un parallélogramme droit dont la base est un rectangle.

  Ses six faces sont des rectangles. Il est déterminé par les mesures  des trois arêtes issues d’un sommet. Ces mesures se nomment « dimensions » du parallélépipède rectangle.



Cube :

le cube est un parallélépipède rectangle dont les trois dimensions sont égales.

Ses six faces sont des carrés égaux dont le côté « a » est égal à l’arête du cube.

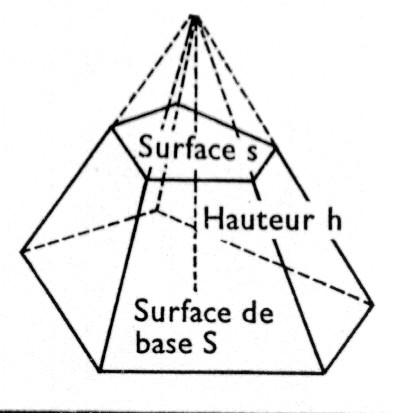

V) ATTENTION les solides ci dessous  ne sont pas des TRONCS de PRISME





Airvoltroncpyram





airvoltronsdecone

















TRAVAUX AUTO FORMATIFS.













CONTROLE :



1°) Que faut-il pour obtenir un prisme ?

2°) Donner la définition : Surface prismatique

3°)  Donner la définition  : « PRISME «

4°) Donner la définition  : « troncs de prisme »

5°)  Donner la définition  du prisme particulier : le parallélépipède

6°) Qu’est qu’un parallélépipède ?


EVALUATION



Dessiner un prisme.
