LES POLYEDRES ; le tétraèdre.

Pré requis:

« Solide » : définition : le mot « solide » , en géométrie, désigne une portion d’espace limitée par une surface indéformable.

3D Diamond

« Dièdre » : définition :deux demi- plans P et Q , bornés à leur droite d’intersection (D ) partagent l’espace en deux régions dont chacune s’appelle un  « dièdre ».P et Q sont les faces du dièdre ; (D ) s’appelle « arête du dièdre. Exemple : un livre entr’ouvert représente un dièdre.

3D Diamond

ENVIRONNEMENT du dossier:

Index accueil warmaths.

Objectif précédent

)les positions de plans dans lespace

)La sphère

3°) Les polygones réguliers.

4°) La pyarmide.

Objectif suivant :

1°) représentation des solides Sphère metallique

2°) Les prismes.

3°) Les sections planes .



Liste des cours sur la géométrie dans l’espace.

DOSSIER « GEOMETRIE DANS L ESPACE »:



I ) LES POLYEDRES (définition et classification)

II) LES  POLYEDRES REGULIERS.

III) Le « TETRAEDRE ».



TEST

 Filescrosoft Officeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

science : les  volumes



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte



On retiendra :





1. Polyèdre. On appelle polyèdre tout solide limité par des polygones plans ayant deux â deux un côté commun.





2. Polyèdre convexe. Un polyèdre est convexe lorsqu’il est tout entier d’un même côté du plan de chacune de ses faces .





3. Polyèdre régulier. Un polyèdre convexe est régulier lors­que toutes ses faces sont des polygones réguliers égaux.



On démontre que les angles polyèdres d’un tel polyèdre sont égaux entre eux de même que ses angles dièdres.



On démontre aussi qu’il existe seulement cinq polyèdres réguliers : le tétraèdre régulier limité par 4 triangles équilatéraux égaux, l’hexaèdre régulier ou cube limité par 6 carrés égaux, l’octaèdre régulier limité par 8 triangles équi­latéraux égaux, le dodécaèdre régulier limité par 12 pentagones réguliers égaux et l’icosaèdre régulier limité par 20 triangles équilatéraux égaux.



COURS





I ) LES POLYEDRES





Définition : Polyèdre : un polyèdre est un solide limité par des polygones plans (faces) ,ayant  deux à deux un côté commun On dit qu’il est « convexe »  lorsqu’il est tout entier  d’un même côté  du plan de chacune de ses faces et par rapport à n’importe qu’elle face .



Caractéristiques du  Polyèdre

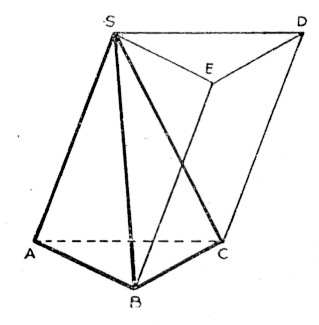

Un polyèdre est un solide limité par des plans. Ces plans sont appelés : « faces » du polyèdre ( exemple ABC ; BDEC ; FDE ;ACEF)

L’intersection de deux de ses faces s’appelle  « arête » (exemple : AB ;BD ; BC ;..)

Les points de rencontre de ses arêtes se nomment « sommets » (exemples : A ;B ;c etc..)

polyèdr



               Un polyèdre est un solide borné de toutes part par des facettes planes. Exemple : un cube , une pyramide.

Nous ne considérerons guère que des polyèdres « convexes » , c’est à dire tels que chaque facette ne soit traversée ni par une autre facette ni par une autre facette ni par le prolongement d’aucune autre .

Il existe cependant des polyèdres concaves et des polyèdres enchevêtrés.



Eléments principaux d’un polyèdre.



Dans l’étude d’un polyèdre il y aura lieu de considérer :

1°) le nombre F des « facettes » ; chaque facette est un polygone dont on observera  la nature ( triangle , quadrilatère , etc. ) ;et parfois la forme spéciale ( parallélogramme , polygone régulier, etc. )

2°) le nombre A des « arêtes » ;chaque arête est l’arête d’un dièdre , dont la grandeur est parfois remarquable (dièdre droit notamment ) ;

3°) le nombre S des sommets : chacun est le sommet d’un angle polyédral : on appelle ainsi la figure formée par les arêtes  aboutissant au même sommet , arêtes dont on pourra compter le nombre.

4°) les diagonales et plans diagonaux. Une diagonale est un segment , autre qu’une arête , joignant deux sommets du polyèdre. On pourra distinguer les diagonales de facettes , joignant deux sommets d’une même facette , et les diagonales libres. Les plans diagonaux sont les plans contenant trois sommets (ou davantage) n’appartenant pas à une même facette.







Les polyèdres convexes et concaves :

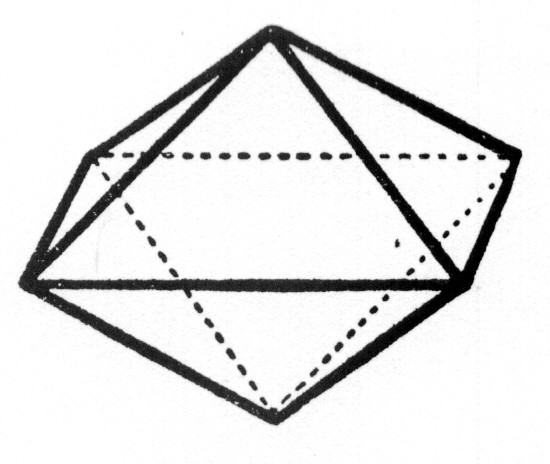

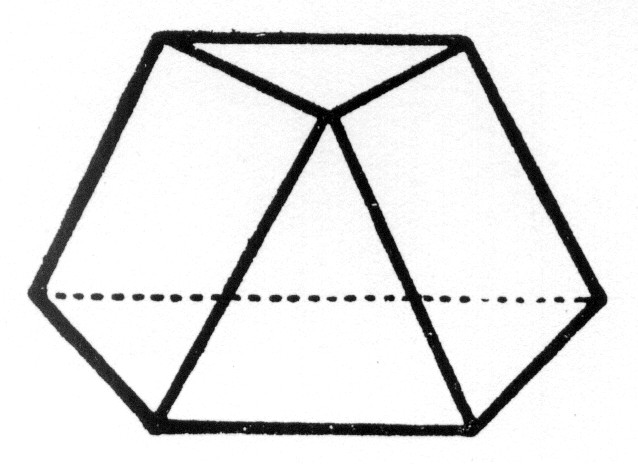

Un polyèdre est convexe lorsqu’il est tout entier d’un même côté du plan de chacune de ses faces. (le tétraèdre est un polyèdre convexe.)

polyédre1

polyedre3

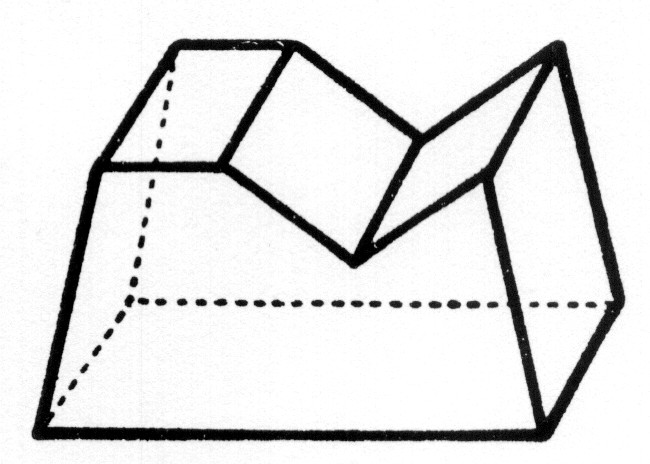

Dans le cas contraire le polyèdre est « concave ».



polyedre2





Les faces d’un polyèdre convexe sont des polygones convexes car elles sont situés en entier dans l’un des demi -  plans limités par chacun de leurs côtés. On voit de même que les sections planes d’un polyèdre convexe sont des polygones convexes.

Une droite ne peut couper la surface qui limite un polygone convexe en plus de deux points , sinon tout plan passant par cette droite couperait ce polyèdre suivant un polygone concave.

Il faut noter que tout polyèdre non convexe peut être décomposé en deux ou plusieurs polyèdres convexes.







Classification des polyèdres.



Un polyèdre a au moins quatre faces car trois plans ne limitent pas un solide. On classe les polyèdres d’après le nombre de leurs faces.

Une première classification se base sur le nombre des facettes ; d’après ce nombre , voici les noms donnés aux polyèdres les plus usuels :



Tétraèdre (4 faces et 4 sommets)



Pentaèdre (5 faces et …….sommets )



Hexaèdre (parallélépipèdes ) (6 faces , 8 sommets)



Octaèdre (8 faces et 6 sommets)



Dodécaèdre (12  faces et 20 sommets)



Icosaèdre (20 faces et 12 sommets)



Cette classification est insuffisante, et devra être complétée en tenant compte de la nature des facettes .



Polyèdres de forme spéciale.

Nous considérerons trois classes de polyèdres :

Les prismes , et notamment les « parallélépipèdes » ;

Les pyramides ;

Les polyèdres réguliers.

Cette dernière n’exclut pas les autres , car deux polyèdres réguliers sont des variétés de prisme ou de pyramide.





II )  Les polyèdres réguliers.





Définition : On appelle « polyèdre régulier » un polyèdre dont toutes les faces sont des polygones réguliers égaux , et dont tous les dièdres sont égaux. Tous ses angles polyédraux sont égaux.

On démontre qu’il existe seulement cinq polyèdres réguliers :

-        le tétraèdre régulier limité par 4 triangles équilatéraux égaux,

-        l’hexaèdre régulier ou cube limité par 6 carrés égaux,

-        l’octaèdre régulier limité par 8 triangles équilatéraux égaux,

-        le dodécaèdre régulier limité par 12 pentagones réguliers égaux et l’icosaèdre régulier limité par 20 triangles équilatéraux égaux.



Construction. Sur papier il faut dessiner des polygones réguliers égaux juxtaposés, et , par des pliages, chercher à construire des polyèdres réguliers convexes.



Polyèdres à facette triangulaires ;

Autour  d’un sommet « S » peuvent s’assembler :

1°) Trois triangles équilatéraux, cet assemblage, complété par un 4ème donne un tétraèdre régulier.





Les polyèdres réguliers

polyèdr



INTERDISCIPLINARITE :





Intérêts des polyèdres réguliers :



 outre leur intérêt théorique , signalons que :

1°) on trouve dans les êtres vivants : des petits animaux microscopiques ont des formes très exactes d’octaèdres , de dodécaèdres et d’icosaèdres.

)On les trouve dans le règne minéral : les cristaux d’alun font de parfaits octaèdres réguliers.

)leurs multiples symétries les font employer comme motifs de décoration.

4°) le cube , l’icosaèdre sont employés dans certains jeux (dés , etc.)



Exemples de polyèdres réguliers et semi -réguliers dessinés par Léonard de Vinci le De Divina proportione du mathématicien italien Fra Luca Pacioli .



polyèdre4

polyèdre3

polyédre2

polyédre1

BN. Roger-Viollet

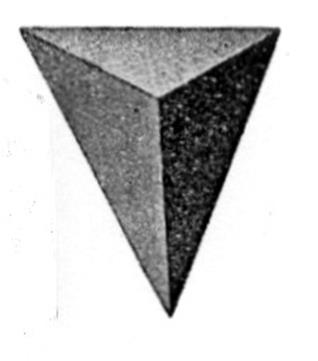

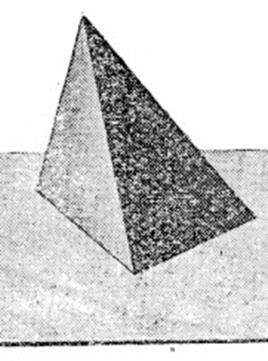

III )  Le tétraèdre.

Info ++

Vue en transparence

Vue de dessus

Vue perspective.

a2tétra

a9polya

a1tétra

Description :

le tétraèdre est un solide borné par 4 facettes planes, et de quatre manières, une pyramide triangulaire.

Il a 4 facettes,  qui sont des triangles ; 4 sommets, qui sont des sommets de trièdres ; et 6 arêtes, deux à deux opposées, aucune diagonale.



Quelques propriétés du tétraèdre quelconque. Souvent , mais pas toujours, les propriétés du tétraèdre rappellent celles des triangles, et se démontrent de façon analogue.

On s’assurera que :

1°) les six plans médiateurs des arêtes concourent en un même point O, qui sera centre de la sphère circonscrite au tétraèdre.

2°) Les six plans bissecteurs intérieurs  des dièdres concourent en un même  point « I » , qui sera centre d’une sphère inscrite.



Il y a aussi des sphères exinscrites, mais elles sont difficiles à étudier correctement.



3°) les quatre tétramèdianes ( nous appelons ainsi les segments joignant un des sommets au point de concours des médianes de la facette opposée) concourent en un même point « G » , situé au quart de chacune d’elles à partir de la base. Ce point « G » est le centre de gravité de tétraèdre solide homogène.

4°) Par contre, les quatre hauteurs ne se coupent pas , en général, en un même point : il n’y a pas d’orthocentre.



Tétraèdre spéciaux.



Voici , entre autres, quelques tétraèdres remarquables.

1°) Le tétraèdre trirectangle, qu’on obtient en tronquant un cube. Un des trièdres , A, est trirectangle ; la facette opposée BCD s’appelle « hypoténuse ». IL a quelques propriétés rappelant celles du triangle rectangle. Toutefois, il n’est pas inscriptible dans une demi- sphère.

)Le tétraèdre régulier, la seule pyramide qui soit vraiment un polyèdre régulier : ses quatre facettes sont des triangles équilatéraux ; il a trois axes d’opposition, quatre axes de rotation à 120°, six plan de symétrie.



Remarque : pour bien se rendre compte il est conseillé de construire, en papier fort ou en carton, des modèles de ces divers solides : tétraèdres scalène, trirectangle, régulier, les arêtes mesurant de 10 à 15 cm .  environ.

Observer les images ci dessous :

Elles vont par paire : l’une représente le solide en « transparence » l’autre  représente le solide « plein »

apyr1a

apyr1b

apyr4b

apyr3a

apyr9

apyr6

apyr7

apyr9b












TRAVAUX AUTO FORMATIFS.



CONTROLE:

1°) Donner une définition de « polyèdre ».

2°) Quelles sont les caractéristiques d’un polyèdre ?

3°)  savoir nommer les polyèdres réguliers et leurs caractéristiques (nombres de faces et de sommets.)

4°) Qu’est ce qu’un tétraèdre ?





EVALUATION:



Dessiner en perspective les polyèdres réguliers.
