COURS



1°) Définition :



Une « transformation » , c’est le remplacement de tout point donné M par un autre point M’ , d’après une loi fixée : de telle sorte que la position du point M’ soit fonction de la position du point M.



Etant donnée une figure F , si à tous les points de cette figure on applique cette loi , on obtient une autre figure F’ qui est dite la transformée de la figure  F : ce mot général « transformée » devant être complété ( ou remplacé ) par un autre mot qui indiquera avec plus de précision de quelle transformation il s’agit.





B) Les 4 transformations abordées au collège sont :

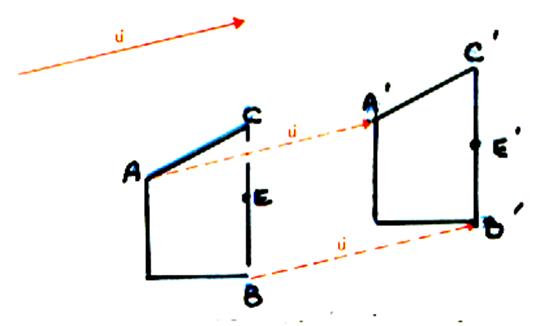

1°) La translation d’un vecteur

Pour plus d’info :  SOS cours : Translation ; translation « vecteur » ;      SOS Cours : Vecteur .

Translation du vecteur

Dans la translation on dit que :

A’ est l’image de A

Cela signifie que :



  =

trantra

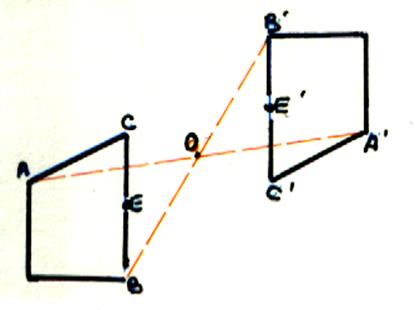

2°) la symétrie centrale

SOS COURS : symétrie centrale

Dans la symétrie de centre O

le point A’ est l’image de A ;

Ce qui signifie  que le point « O » est le milieu du segment AA’

tranCe

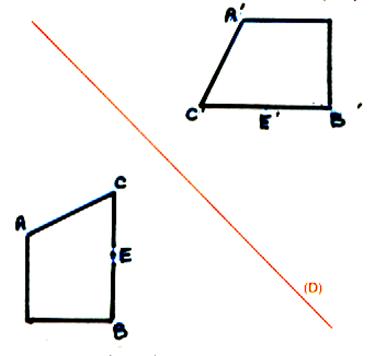

3°) La  symétrie orthogonale.

SOS Cours :Symétrie orthogonale

SOS Cours :Axe de symétrie

 La  symétrie orthogonale d’axe (D) est aussi appelée « symétrie axiale » ou « la réflexion d’axe (D) ».



a) Si le point A n’est pas sur la droite (D) :

A’ est l’image de A ; ce qui signifie  que la droite (D) est la médiatrice du segment AA’ .

b) Si  le point A est sur la droite (D) , A’ est confondu avec A.

tranOrt

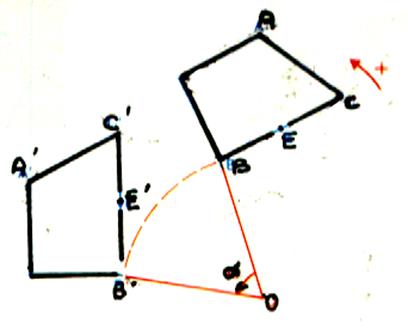

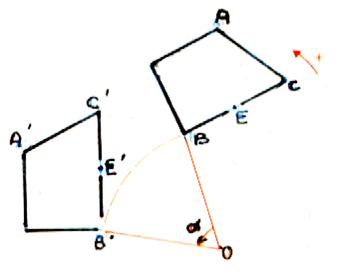

d)   La rotation

SOS Cours : La rotation.

La rotation de centre « O » et d’angle « alpha ».

Le point A’  est l’image de A ;cela signifie que

Le rayon OA = OA’ et

  =



Remarque : Quand on tourne dans le sens inverse des aiguilles d’une montre  , on dit que l’on tourne dans le sens trigonométrique ; (indiqué par la flèche)

tranRo







3°Les propriétés communes  :



  Ces quatre transformations ont en commun :

Si A , B , C ont pour image A’ , B’ , C’ par l’une ou l’autre de ces transformations

De conserver les longueurs

 AB = A’B’

De conserver les angles

 =

De conserver l’alignement

Si A , B , C sont alignés , alors A’ , B’ , C’ le sont aussi .

De conserver les aires

Les triangles ABC et A’B’C’ ont la même aire.

Remarque : Ces quatre transformations  conservent les éléments remarquables des triangles.











4°) Liste des transformations principales :



1° )  Les divers « déplacements » :



FilesOfficeverte

FilesOfficeverte

2°) les oppositions ou symétries, qui, en géométrie plane, sont des cas particuliers de déplacements.



FilesOfficeverte

FilesOfficeverte

3°) les divers modes de projections



FilesOfficeverte

FilesOfficeverte

4 °) l’homothétie

FilesOfficeverte

5° )  la similitude

FilesOfficeverte










TRAVAUX AUTO FORMATIFS.

CONTROLE:



)Qu’est ce qu’une « transformation :



)Citer les quatre principales transformations :



)Quelles sont les propriétés communes à ces transformations ?



)Citer les principales transformations





5°) IDENTIFIER les transformations ( les nommer )



a)





tranOrt







b)





trantra



c)





tranOrt



d)





tranRo





e)





tranCe
