COURS :







La symétrie orthogonale

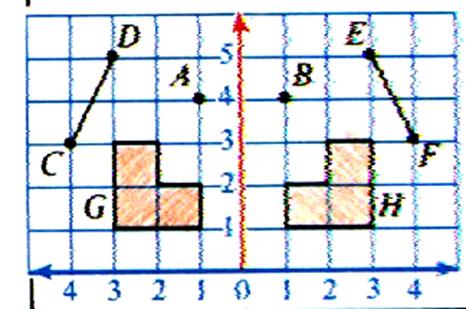

Les points A et B sont symétriques par rapport à l’axe vertical rouge.

Les segments CD et EF sont symétriques par rapport à l’axe de symétrie rouge .

Les figures G et H sont symétriques par rapport à l’axe de symétrie rouge.

e 20







Et   la  « PROJECTION ORTHOGONALE » d’un point :

On fait la « projection orthogonale »d’un point «A » lorsque  la direction (delta) et la droite sur laquelle on trace « la projetée du point « A’ » » sont perpendiculaires


















Exemple :  le point C’ est le projeté du point C sur la droite  passant par  « A »  et « B »



16b







EVALUATION



Tracer de deux droites perpendiculaires.





Par définition : deux droites sont perpendiculaires si elles forment à leur intersection 4  angles de 90°.



Exercices:

1 )  Tracer une demi droite perpendiculaire  à une droite donnée avec une équerre.

2 ) Tracer une demi droite perpendiculaire à une droite donnée , avec une équerre , en un point donné.

3 ) Tracer la médiatrice d’un segment de droite.

4 ) Tracer deux droites sécantes et perpendiculaires avec un compas, (sans précision du lieu du point d ’ intersection).

5 ) Tracer deux droites sécantes en un point ( lieu) donné .
