REPERAGE DANS UN PLAN:

REPERAGE DANS UN PLAN:



Contenu de l ’ objectif : repère cartésien , normé, non normé;    orthogonal ,non orthogonal



Première partie : ce qu ‘est un repère.



Seconde partie : repérage d’un point  dans un repère cartésien « orthonormé »

troisième partie : repérage d’une droite dans un repère cartésien.

Quatrième partie : repérage d’un vecteur dans un repère cartésien.

Cinquième partie :repérage d’un figure géométrique dans un repère cartésien.



OBJECTIF TERMINAL DE FORMATION :    Donner la norme et le sens d’un vecteur dans un repère



ORGANIGRAMME:







Représentation graphique d’un vecteur :



Les vecteurs  A  ,B  ,C  sont des segments de droites orientés.












                                                                      A                             B

                                                                                                                                C









Repérage dans un repère  cartésien







                                                              Voir objectif : repère cartésien , normé, non normé;  orthogonal ,non orthogonal





            Le repère cartésien est constitué de deux droites sécantes , en un point   O   Elles  sont souvent  considérées perpendiculaires.(ont dit « orthogonales »

Ces droites sont graduées , on dit aussi normées














                                                                             V











                                                       Nous sommes dans un repère non orthogonal , pas encore gradué ,  donc ni

                                                                        normé ni non normé

Rappel:   Objectif:      PROJECTION  d’un point et d’un segment de droite dans un plan



  I)  Projection d’un point   sur une droite:



Le point  A’ est le projeté du point  A par rapport a la droite  d ;

 (le segment de droite AA’ est parallèle à la droite  d), sur la droite orientée  « axe » .

   La droite  d  indique la ligne direction de la projeté






                                                                               d



                                                                                                                        A



                                                                                                        A’









II)Projection de deux points sur une droite:



A’ est le projeté du point A  sur l’axe



B’ est le projeté  du point  B sur l’axe.



  A’ et B’  sont les projetée par rapport  à la droite de direction donnée    d














                                                                                                            A                                B

                                                                           d










                                                                                     A’                               B’











III) Projection d’un segment de droite:  « x »



Avec A et B on construit le segment AB;

    Le segment   Ax Bx est le projeté  du segment  AB  sur la droite  « axe » ,par rapport à la droite d .

XA est l’abscisse du point  A;

 XB est l’abscisse du point B










                                                                                                                      B

                                                                                      A



                                                                d










                                                                   A’                    B’                x

IV ) Projection  d’un segment sur une droite :   « y »

                                                                     y

Avec  A et B on construit le segment   AB .

           By  est le projeté de B sur l’axe  « y ».

           Ay   est le projeté de A sur  l’axe  « y ».



Y  A  est l’ordonné du point A

Y  B  est l’ordonné du point B









                                                              By                                                   B










                                               Ay                                        A








                                                                                                                     d





V)  Projection  d’un segment  sur     deux droites  sécantes  (appelé aussi repère cartésien ) ,cas courant le repère  est dit  «  cartésien    ortho - normé »

Les segments de droites  AyBy   et  BxAx  sont  appelés les projetés  du segment   AB  .



 La norme permet de graduer les axes.

  Si la norme * sur x et y  est égale « mesure » le repère est dit « normé »



*Voir [O,I]  et  [ O, J ]


                                          y



                                       Ay                                                       A










                                         By                          B












                                                                  Bx                                Ax        x

Amusez vous à nommer les points et  reportez leur projection.

Remarquer l’ordre des lettres à comparer avec le sens de lecture  des points d’une surface

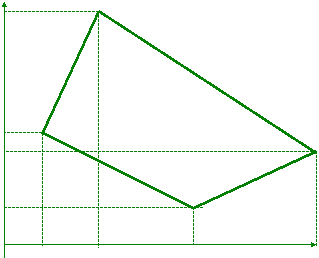

Projection d’une surface sur  deux droites:
































FIN DU RAPPEL.

  Voir projection d’un point  ,d’un segment ,d’une surface , d’un volume dans un repére en trois dimensions  (dit dans l’espace )

ORGANIGRAMME





Composantes d’un vecteur:

Le vecteur Vx et le vecteur Vy  sont les composantes du vecteur   V.

    Ces composantes ont pour origine ,l’origine du vecteur   V ,pour direction , les parallèles aux droites  d et d’ et pour extrémité des paralléles aux droites d et d’ passant par  l’extrémité du vecteur V   I











                 d’

                                           Vy           V











                                                                     Vx








                                                                                 d



Projection des composantes d’un vecteur:

 Le vecteur  Vx   et  le vecteur Vy   sont  les projections  du vecteur

           V

 Nous avons  dessiné  le cas ou les projection sont orthogonales , parce que les axes  x et y sont orthogonaux


                 y








               Vy

                                                          V

















                                                                                                    x

                                                                Vx

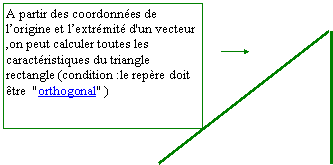

CALCUL DES  COMPOSANTES D’UN VECTEUR:



V   ,   Vx   et    Vy          forme un triangle   « rectangle »  si le répére est orthonormé



Pour trouver les caractéristiques du triangle rectangle on fait appel :

  à  « Pythagore »

  ou  aux relations trigonométriques dans le triangle rectangle  (sinus, cosinus,  tangente, cotangente)









                                                      V

                                                                                   V y










                                                   Vx
