L’idée de groupe est apparue progressivement tout au long du XIXe  siècle , et le XXe  a montré que c’était l’une des idées les plus importantes de la science contemporaine .



Pour expliquer ce dont il s’agit , nous allons utiliser quelques transformations du plan :



Les translations    ( ici : INFO plus)



transl32



Le Groupe de translation  ( ici : info plus « somme de vecteurs »)

Un autre exemple de groupe est donné par les translations dans le plan , et la composition des translations . La composée de deux translations est encore une translation.

transl36



L’identité peut être considérée comme la translation par le vecteur nul , et à chaque translation correspond une translation inverse.

transl35





Les rotations

  ( ici : Info plus ++++sur la rotation )



transl31







Les symétries axiales

 ( ici : Info plus +++ sur la symétrie axiale)

Dit aussi : « symétrie orthogonale »

transl30



Prenons maintenant un carré



( ici : info plus +++ le carré )



Le carré est une figure présentant beaucoup de symétries , de régularité. Pour exprimer cela mathématiquement , on étudie les transformations qui laissent ce carré invariant ; ce sont celles qui transforment le carré en lui-même , certains sommets ayant éventuellement permuté .

transl33



Etudes de  Cas :



C’est  la cas de la symétrie par rapport à la diagonale ( D1) , qui échange les sommets A et C.





transl34



On pourrait tout aussi bien considérer la symétrie par rapport à l’autre diagonale . Mais il y a d’autres symétries laissant ce carré invariant ; celles par rapport aux médiatrices ( D1)  et ( D2 )





transl44

transl43



transl42!’

transl41



A partir de ces transformations de base , on peut en fabriquer d’autres laissant le carré invariant .Il suffit de les « mettre bout à bout » , de les composer.



Par exemple , on peut commencer par faire agir la symétrie d’axe ( D1) , puis celle d’axe (D1) , ce qui donne

transl40

transl39

Si nous regardons  ce que sont devenus les sommets par rapport au carré initial :il ont tourné dans le sens des aiguilles d’une montre  d’un quart de tour .



  En composant ces deux symétries , nous avons obtenu une nouvelle transformation , qui est en fait la rotation d’angle –90° et de centre le centre du carré.

transl49

On peut recommencer cela avec n’importe quelles transformations laissant le carré invariant . Ces transformations sont en nombre fini , chacune d’entre elles pouvant être obtenue d’une infinité de manières. Ainsi , si nous prolongeons l’expérience précédente en appliquant de nouveau la symétrie dont l’axe est la diagonale ( D1) .Nous arrivons au même résultat qu’avec  la seule symétrie d’axe ( D 2) . On démontre qu’il y a exactement huit transformations différentes qui laissent invariant le carré  ( en comptant celle  qui laisse fixe chaque point du plan , appelée « identité »).



Remarquer que la transformation inverse ramène les sommets du carré à leur position initiale.

           Par exemple : l’inverse de  la rotation d’angle 90°  est la rotation d’angle –90°  et l’inverse de la symétrie de la symétrie d’axe ( D1) est elle – même .



transl38



transl37















PAVAGE DU PLAN . (abordé en 6e)

( info plus : « art »   et  géométrie  en arithmétique)







( mesure des aires : info plus .)

Un pavage  du plan est un recouvrement de ce plan obtenu à la manière du carreleur : on prend « des pavés » ou « tuiles » que l’on dispose de façon à ce qu’ils s’emboîtent exactement les uns dans les autres . On décide de n’utiliser qu’un petit nombre de modèles.



Les pavages archimédiens :  ( voir les « nombres archimédiens » ou « nombres arithmétiques »)

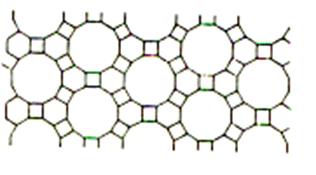

Si l’on impose seulement aux pavés d’ être des polygones réguliers placés côté à côté  et tels que les configurations autour de chacun de leurs sommets soient toutes identiques , on obtient onze types de pavages . Ces pavages sont appelés « pavage archimédiens »














pav13

pav12

pav11

pav10

pav9équilatéral

pav8équil

pav7

pav6

pav5

pav4

pav3octo





                Il n’y a  que trois pavages du plan dont les pavés sont tous égaux  à un polygone régulier (on impose aux pavés d’être placés côté contre côté) : ceux associés aux triangles équilatéraux , aux carrés et aux hexagones réguliers.



Triangles équilatéraux

Carrés

hexagones

pav12

pav13

pav11



Commentaire : ce résultat est une conséquence de la formule d’ Euler , présenté dans le livre des permutations .
