PRISMES : Les développements

Pré requis :



Les perceptives

3D Diamond

Travaux pré requis niveau VI V.

Dos 147 : le cube.







ENVIRONNEMENT du dossier :

Index accueil warmaths

Objectif précédent :

Fiche sur le développement du parallélépipède

Objectif suivant :

1)) développement du parallélépipède rectangle .et les surfaces latérales

2°) Développement d’une pyramide.

Info :





DOSSIER :

LE DEVELOPPEMENT de solides usuels :



·       Le parallélépipède rectangle ; le cube

·       La fabrication d’un patron.



TEST

 Filescrosoft Officeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte



Certains objets connus correspondent à des objets mathématiques précis :

Un dé à joué est un « cub» ; un livre est un parallélépipède rectangle

vp20

vp19

Mais on remarquera autour de nous que tous les objets que l’on achète sont très souvent emballés dans des « boites » rigides . Il en est de même pour la plupart des denrées que nous achetons , elles  sont « contenues »  dans des « contenants » rigides, dont il serait intéressant d’étudier la forme , son volume , ses dimensions , et son développement .



INFO - COURS



Rappel :  les solides sont représentés  (dessinés) en perspective.

             Les arêtes  cachées sont tracés en « pointillés ».

          ( EH ;DH ;HG )

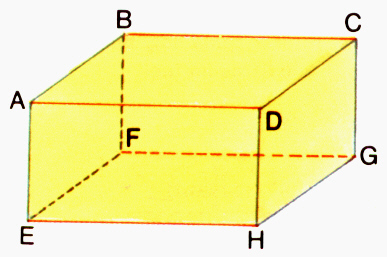

         La figure ci contre est la représentation d’un parallélépipède en perspective cavalière.

Par convention :

Les faces ABCD et EFGH sont représentées en « vraie grandeur »(ce sont des quadrilatères).

AB, BC , CD, DA , EF,FG, GH, EH sont représenté « à l’échelle »

Les  longueurs AE , DH , BF , CG ne sont dessinées en vraies grandeurs. On les multiplie par un coefficient de réduction.



v12



Vocabulaire :

Les  surfaces  les plus grandes dont aussi appelées : « face » .

Les surfaces moyennes portent le nom de « champ » .

Les plus petites surfaces portent le nom de « bout ».

Dans un parallélépipède rectangle  on compte 6 surfaces :

2 faces ; 2 champs ; 2 bouts ; ces surfaces sont  parallèles 2 à 2 .



1°)  DEVELOPPEMENT DU PARALLELEPIPEDE RECTANGLE : ( @ info +++ )



Soit le prisme suivant :

Activité : reproduire sur une feuille cartonnée le dessin ci dessous.

Découper en suivant  le contour : EHEFGFEABCBADA.

Plier et coller avec une bande de collant transparent

Pour obtenir le parallélépipède ci contre.

v12

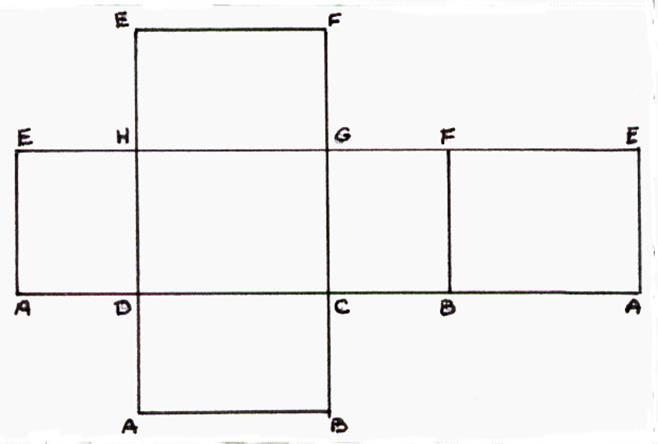

Son développement est

v11a



Autres développements  du parallélépipède  possibles :





Soit le prisme ci contre :



vp10







Activités : Reproduire  les développements  suivants à l’échelle « 2 » sur une feuille cartonnée. Placer les lettres aux points d’intersection  de chaque face.

Faire découpage ; plier et coller . Comparer.



N°1vp9

N°2vp8

vp7N°3

vp6N°4



2°) DEVELOPPEMENT DU  CUBE   : ( @ info +++ )

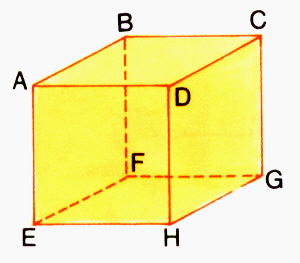

Cube :

dev8

Développement du cube  ci – dessus .

dev9

Activités : Reproduire  les développements  suivants à l’échelle « 2 » sur une feuille cartonnée. Placer les lettres aux points d’intersection  de chaque face.

Faire découpage ; plier et coller . Comparer.







Le cube est un parallélépipède rectangle particulier .

Les faces ont la même aire ; les arêtes ont la même longueurs .

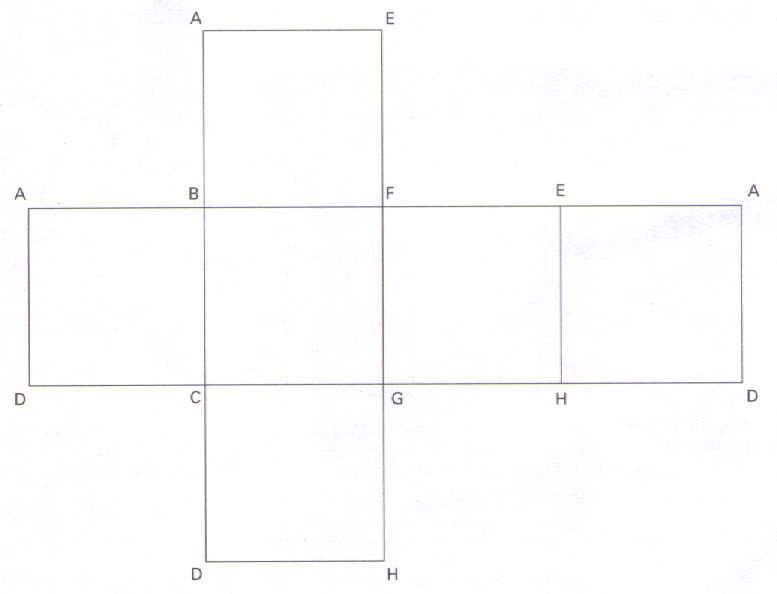

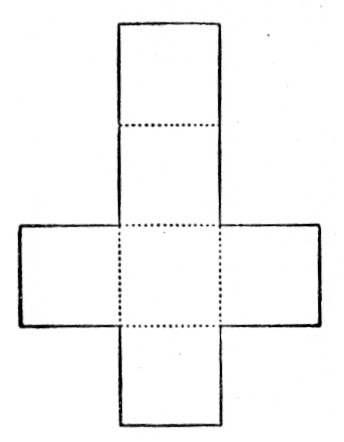

 Le développement courant :

vp3

vp5

















Autres développements possibles d’un cube :



Activités : Reproduire  les développements  suivants à l’échelle « 2 » sur une feuille cartonnée. Placer les lettres aux points d’intersection  de chaque face.

Faire découpage ; plier et coller . Comparer.

N°1

N°2

vp4

vp2

Autres activités :

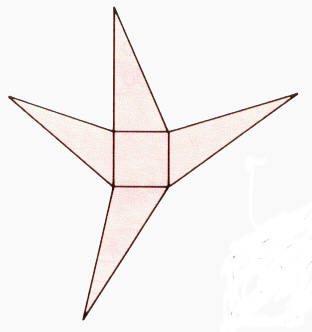

on vous donne le développement suivant :

. Reproduire  le développement ci contre  à l’échelle « 2 » sur une feuille cartonnée. Placer les lettres aux points d’intersection  de chaque arête.

Faire découpage ; plier et coller . Comparer.

On observera que les sommets des triangles se rejoignent.

vp18

Quel est le volume qui correspond au « patron » ci – dessus ? (entourez le)

vp17

vp16

vp15

vp14

vp13





Autre













3°)  Développement d’ un cylindre   ( et de la surface latérale d’un cylindre) . ( @ info +++ )

cylin1

cyldévé

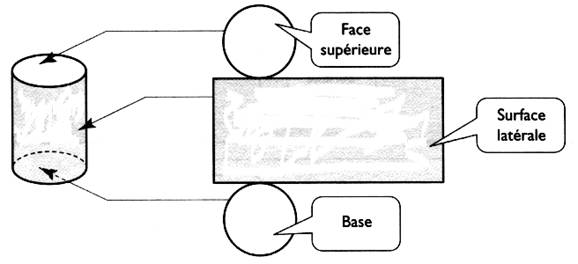

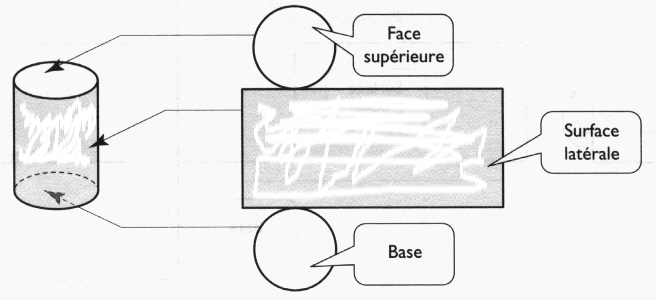

on vous donne le développement ci dessus  :

. Reproduire  le développement à l’échelle « 2 » sur une feuille cartonnée. Faire découpage ; plier et coller .

Le collage  des disques  n’est pas facile !!!!!



4°) Développement d’un  cône . ( @ info +++ )

dev7

129

130

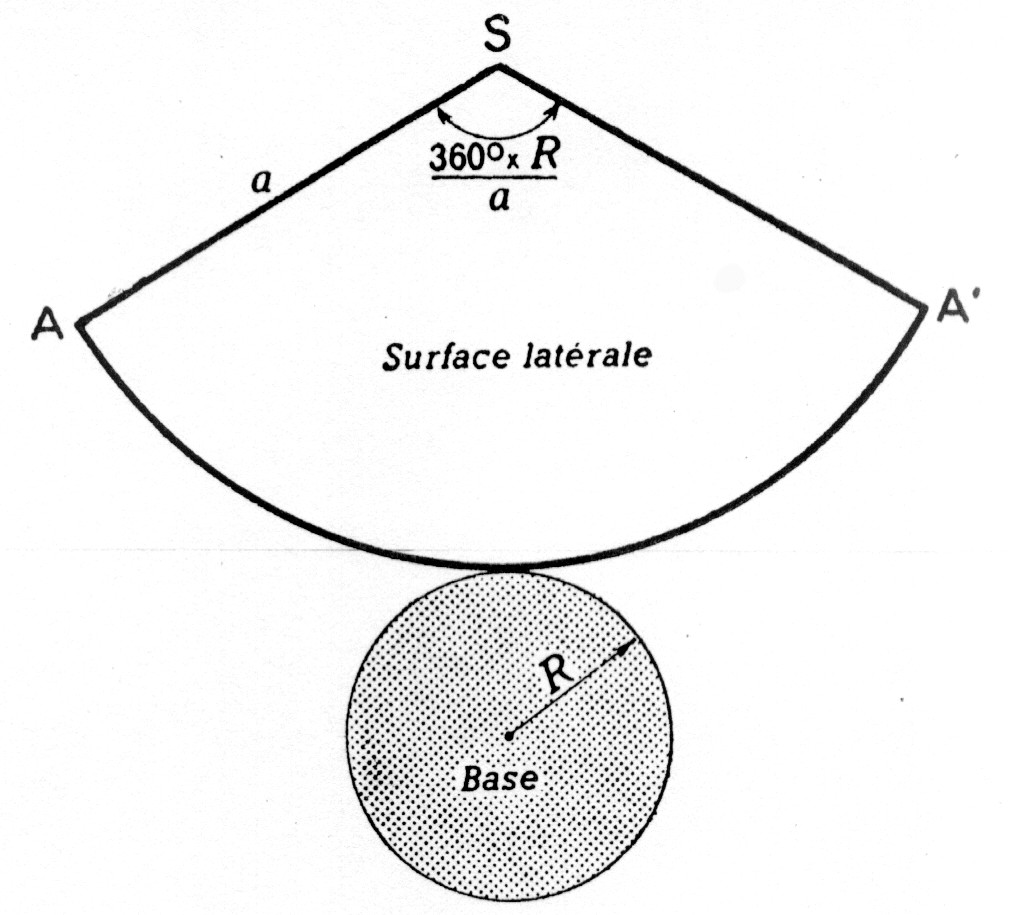

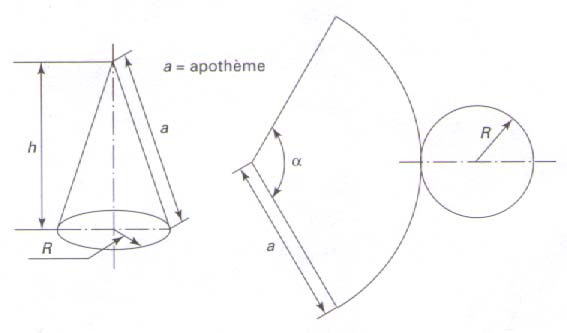

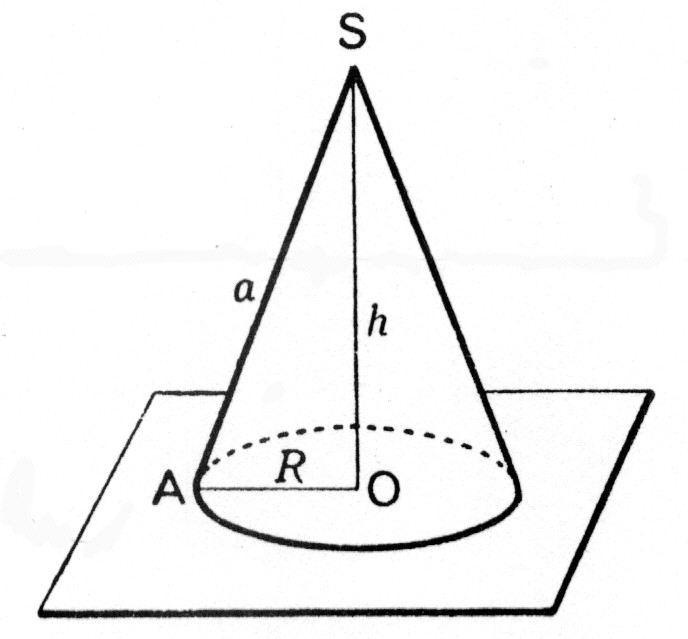

Activités : Reproduire  le développement ci dessus ,à l’échelle « 2 » sur une feuille cartonnée.

Difficulté :   Il faut savoir  soit tracer un angle et reproduire  cet angle (avec un compas) ; soit mesurer un angle avec un rapporteur. !!!!! .

Faire découpage ; plier et coller . Comparer.



5°) Développement d’une pyramide :  ( @ info +++ )

apyrdév





asfer1

Activités :Reproduire  le  développement  de la surface latérale à l’échelle « 1,5 » sur une feuille cartonnée. Placer les lettres aux points d’intersection  de chaque face.

Compléter par les surfaces de bases . Faire découpage ; plier et coller . Comparer

Nota : « a » s’appelle l’ « apothème ».



127

128

6°) Développement d’un tronc de pyramide : ( @ info +++ )

Soit le tronc de pyramide ci contre :pyratronV

pyratronair

434

435

Activités : Reproduire  le  développement  de la surface latérale à l’échelle « 1,5 » sur une feuille cartonnée. Placer les lettres aux points d’intersection  de chaque face.

Compléter par les surfaces de bases . Faire découpage ; plier et coller . Comparer.

7°) tronc de cône.  ( @ info +++ )

465

463





8 . Prisme droit à base quelconque.



121

122

9 - Prisme non droit :



414b

414a
