Calculs sur le cylindre ; le  CYLINDRE CREUX ou MANCHON CYLINDRIQUE.











I )  Rappel : Surface latérale d’un cylindre droit







II )  Surface totale du cylindre .







III ) Rappel : calcul du  VOLUME DU CYLINDRE







IV )CYLINDRE CREUX ou MANCHON CYLINDRIQUE











Application , calculs  types ; . ;;

















Epreuve :  CONTROLE CONTINU :







acyl3



TEST

           FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte







Travaux niv V.

Dos 179

Interdisciplinarité  niv V

Dos 188

Dos 219











COURS











I ) Rappel :   Surface latérale d’un cylindre droit





La surface latérale d’un cylindre droit est égale au produit de la longueur de la circonférence de sa base par sa hauteur :



1ère traduction :

Surface latérale = Circonférence de la base x hauteur

2ième traduction :

A = 2pr  x   h

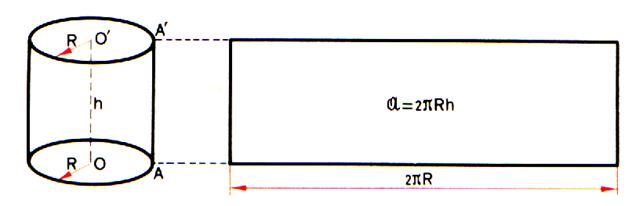

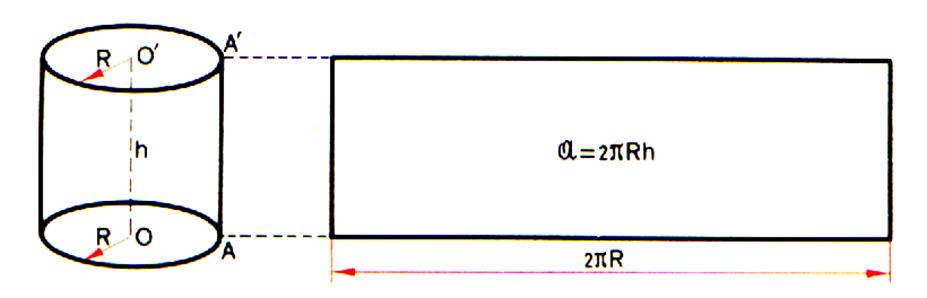

Aire latérale d’un cylindre : En coupant un cylindre de révolution suivant une génératrice (AA’), on peut appliquer sa surface latérale sur un plan.







Si on développe la surface latérale  a )  on obtient un rectangle dont la largeur est égale à la hauteur  du cylindre et dont la longueur est égale à la longueur du cercle de base.





cylin1







Application :  Calculer  la surface latérale d’un cylindre de révolution. ( rayon = 10m ; hauteur = 30m , pi = 3,1416 )

A = 2pr h

A = 23,1416 10m30m                      ; ( remarque :   m  x   m = m2 )







II )  Surface totale du cylindre :





La surface totale est la somme de la surface latérale ( Al)   et de la surface des deux bases  ( 2 B) .



Soit :    A totale = A latérale  + 2 B =    2 p r x  h +  2 p r2   =   2 p r ( h + r )



Application :

 Calculer  la surface totale d’un cylindre de révolution. .( rayon = 10m ; hauteur = 30m , pi = 3,1416 )



A totale = A latérale  + 2 B = 2pr h +2pr2 = 2pr  ( h+r)



A totale = 23,1416 10 m (30m + 10m ) ; remarque 30m + 10m = 40m













III ) Rappel : calcul du  VOLUME DU CYLINDRE.

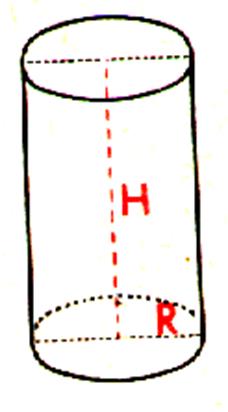

Le volume ( V ) d’un cylindre est égal au produit de l’aire de la base ( disque) multipliée par la hauteur. (précaution importante :prendre les mêmes unités de longueur)

Formule :

V = pR2 H





cyl





Application : Trouver le volume d’un cylindre de 0,40 m de rayon et de 2 m de hauteur.



Volume :         V = p R2 h    = 0,4m 0,4m3,1416 2  = 1,005312 m2





HAUTEUR :  On obtient la hauteur d’un cylindre en divisant le volume par la surface de base .



h =   =







IV )CYLINDRE CREUX ou MANCHON CYLINDRIQUE











Définition : On appelle manchon cylindrique  le volume  compris entre les parois latérales de deux cylindres concentriques de même hauteur.

La base du manchon cylindrique est une couronne    ( Info Plus ++++)







S69





Le volume du manchon cylindrique est égal au produit de la surface de sa base  (couronne) par sa hauteur.

V = p (R2r2 ) h







Application :

Calculer  le volume  d’un manchon ou cylindre creux . .( Rayon  = 10 m ;rayon = 8m  ; hauteur = 30m  , pi = 3,1416 )

Réponse :

V = p (RR – rr )

V = 3,1416  (1010 – 88 ) 30

V =  3,1416  (100 m2– 64m2 ) 30m

V = 3392,928 m3









Autres calculs :



Quel diamètre convient-il  de donner à un cylindre de 1,50 m de haut pour obtenir une capacité de 25 hectolitres ?



a)    il faut  convertir l'unité de capacité en unité de volume métrique .



( à savoir :        1 hl = 100 litres ;                            1 litre = 1 dm 3 ;                       1000 litres = 1000 dm3  = 1 m3  )



25 hectolitres

25 00 litres

25 00 décimètres cubes

2 , 500 m3











B )   On sait que le volume d'un cylindre se calcule  avec la formule : V =  ; on cherche "D"







Procédure :  sur les transformations successives.











on cherche "D"

1°)  On transforme : ( on multiplie les deux membres par "4" )



4V = 3,14 D2h

2°)   On en déduit , par transformation que  l’  :

On divise les deux membres par  3,14 h

D2 =



3° )  Pour que l'égalité reste vraie  on fait la racine carrée des deux membres

donc

=



 Puisque   = D  on peut écrire      :

D  =



On remplace les lettres par les valeurs données .

D =



Résultat

D = 1,456 m









Activités  1:

Un cylindre a pour  dimensions : h = 110 mm  et     R =  52 mm  ; prendre pi = 3,14

Calculer L'aire latérale  ( en mm² et cm² ) ; L'aire de la base ( en mm² et cm² ); L'aire totale ( en mm² et cm² ); le volume ( en mm3 et cm3 ).

Solution :

a) L'aire latérale :

  A l = 2p R h .  ; A l = 2 3,14  52  110   =   35921,6 mm² ou   359 , 216 cm²

b) L'aire de la base ( et de la face supérieure ) :

 A  b = 2p R ²  ; = 2 3,14  52  52  = 16981,12  mm² soit   169 ,8112 cm²



          Exemple de situation problème :  On construit un réservoir cylindrique pour une commune de 1 800 habitants. On estime à 35 L d’eau par jour la consommation de chaque habitant. a) Quel doit être le volume du réservoir pour que la réserve d’eau soit assurée pour 3 jours? b) Le réservoir ayant 6 m de diamètre, quelle sera alors, à 1 cm près, la hauteur de l’eau?



1.     Consommation pour un jour :  1800 fois 35 L=63 000 L ;

2.     Consommation pour 3 jours : 63 000 fois 3 = 189 000 L

3.     Volume d’eau :  189 000 L = 189 000 dm3 = 189 m3

4.     Surface de base du réservoir :  3,14 fois 3 fois 3 = 28,26 m².

5.     Hauteur de l’eau dans le réservoir : 189 m3/ 28,26 m² = 6,6878  soit au cm prés : 6,69 m
















TRAVAUX AUTO FORMATIFS.







CONTROLE :



)Donner la formule permettant de calculer  la surface latérale d’un cylindre de révolution.



)Donner la formule permettant de calculer  la surface totale d’un cylindre de révolution.



3° ) Donner la formule permettant de calculer  le volume  d’un cylindre de révolution.



4° ) Donner la formule permettant de calculer  le volume  d’un manchon ou cylindre creux .



5°)

Une couronne circulaire de rayons R et 3R  a pour aire 120 cm 2 . Quel est l’aire du petit disque ?



6°)

De combien doit – on diminuer le diamètre ( 50 mm) d’un cylindre pour réduire sa masse de 10 % ?











EVALUATION

Pour les calculs suivants on considérera que les longueurs sont exprimées dans la même unité : le centimètre « cm »

1°) Calculer  la surface latérale d’un cylindre de révolution.( rayon = 10 ; hauteur = 30 , pi = 3,1416 )

2°) Calculer  la surface totale d’un cylindre de révolution. .( rayon = 10 ; hauteur = 30 , pi = 3,1416 )

3° ) Calculer  le volume  d’un cylindre de révolution. .( rayon = 10 ; hauteur = 30 , pi = 3,1416 )

4° ) Calculer  le volume  d’un manchon ou cylindre creux . .( Rayon  = 10 ;rayon = 8 ; hauteur = 30 , pi = 3,1416 )















INTERDISCIPLINARITE





1°) On fait creuser un puits de 12 m de profondeur sur 1,50 de diamètre.

Quel est le volume de terre extrait ?

2° ) Dans un vase plein d’eau , on plonge un lingot d’or de forme irrégulière. Sachant  que l’eau sortie remplit exactement un verre cylindrique de 4émm de diamètre et de 8 cm de hauteur, trouver le volume du lingot ( prendre pi = 22/7)



3°) On veut creuser un bassin circulaire de 0,60 m de profondeur qui contienne 215 hl d’eau . Quel est le rayon de ce bassin ?



)On creuse un puits cylindrique de 8 m de profondeur et de 2,40 m de diamètre. Quel est le volume de terre enlevée ? La terre remuée augmente son volume de 1/5 . Combien faudra-t-il de tombereaux de 2 m3  pour évacuer la terre provenant du puits ? On l’épand sur un jardin de 25 a ; quelle sera l’épaisseur moyenne de la couche ainsi obtenue ?

5°) On creuse un puits cylindrique de 8,50 m de profondeur. La maçonnerie des parois à 28 cm d’épaisseur et le diamètre intérieur  du puits et de 1,22 m.

A combien revient ce puits si les travaux de terrassement et d’enlèvement de la terre reviennent à 56,4 € par mètre cube et si le mètre cube de maçonnerie revient à  450 € ?















Epreuve :  CONTROLE CONTINU :







1°)

Le volume d’un cylindre  est donné par :

 V2 = p r2  h

On désigne  « r »  le rayon , « h » la hauteur ;

Faire deux calculs le premier avec p = 3,14 et le second avec le p  de la calculatrice .



cylin1

Calculer V2en dm3 ; pour r = 15,3 dm  et h =12,05 dm .

Puis donner le résultat en m3    et sa capacité en hl.



2°)

Calculer :

-l ’aire de la surface latérale

-l ‘aire totale

- le volume

du cylindre  avec les données suivantes :

h =

R =

S68

3°)

Calculer :

-l ’ aire de la surface latérale

-l ’aire totale

- le volume

du « manchon »  avec les données suivantes :

h =

R =

r =

S69

4°)

Calculer la hauteur d’un cylindre de 20 mm de diamètre  et de 25 120 mm3 de volume .
