TITRE :

LE  CARRE  (découverte)









Activité 1 : tracer et pliage







Activité 2 :  Reconnaître  dans les figures suivantes celle qui est un carré :







Activité 3 :  CONSTRUIRE UN CARRE







Activité 4 : LES DIAGONALES  (  mesure)







Activité 5 : CONSTRUCTION D’ UN  CARRE  à partir  des DIAGONALES.







Activité 6 : IDENTIFIER LES MEDIANES













Travaux ; devoirs



Corri

TEST

Contrôle

évaluation



Contrôle

évaluation



Interdisciplinarités :   (matière concernée)

F

H

Géo.

Vie quotidienne

et vie familiale

Autres :

Sciences et technique

Physique

Chimie

Electricité

Statistique.









COURS



TRAVAUX PRATIQUES :

Activité 1 : tracer et pliage



- Tracer un cercle  de 5cm de rayon .

- Le plier en 4

- Tracer la corde

-        Couper suivant la ligne .

-            Déplier

car3

1°)  Comparer la longueur des 4 cotés .

(plier à nouveau suivant les plis encore marqués.)



2°) Mesurer les 4 angles , d’abord à l’aide du rapporteur , ensuite vérifier avec l’équerre .

car2

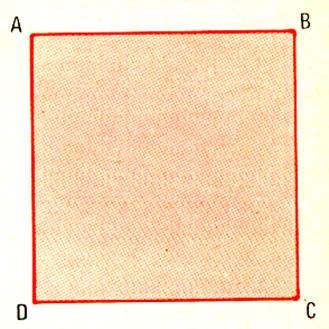

Cette figure géométrique est un carré :        Le carré est une figure géométrique simple qui à 4 côtés égaux et 4 angles droits .

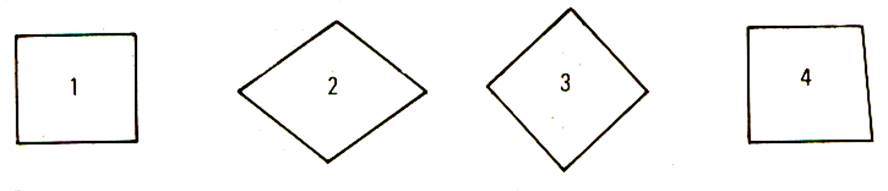

Activité 2 :  Reconnaître  dans les figures suivantes celle qui est un carré :

car1





Constat : Indiquer pourquoi les autres figures ne sont pas carrés :…………………………………………………………………



Activité 3 :  CONSTRUIRE UN CARRE



I ) outils : l’équerre et la règle graduée

Rappels : les perpendiculaires







1°) Tracer 2 demi-droites perpendiculaires.





2°) marquer le segment : AB = 6cm.



caré14

B



D


3°) tracer une troisième demi-droite perpendiculaire .



4°) avec la règle placer les deux points C et D .

Quelle est la longueur doit-on donner aux segments tracés en rouge ? ……..



5°) Joindre les point C à D

C


caré15



II ) Outil : L’équerre et le compas .

(aucune dimension n’est imposée)



1°) Tracer 2 demi-droites perpendiculaires.

)Déterminer sur les deux demi-droites 2 segments égaux (de même longueur)limités par les points B et D

)détermination du point C :En conservant le même écartement du compas. Tracer deux arcs de centre B et D ; l’intersection des arcs situe la position du point C.

caré14

caré16

caré17



4°) Tracer les segments BC et DC   :   La figure tracée est un carré .




Activité 4 : LES DIAGONALES  (  mesure)



Soit le carré précédent obtenu à partir du cercle Lactivité 1

Tracer  au crayon  les plis marqués  sur le carré. Les lignes qui joignent les sommets opposés sont appelées : les diagonales du carré . ( Rappel)

car2

caré13



A l’aide de la règle graduée  nous pouvons constater que les diagonales ont la même longueur.  ( cette mesure était-elle nécessaire ? )

Autres observations :

a)   Avec l’équerre , on constate qu’elles sont perpendiculaires

b )  Qu’elles sont plus longues que le côté du carré .

c )  Qu’elle se coupent en leur milieu.

caré11

caré10

caré9



En vous aidant du pliage  suivant  et du rapporteur :

On peut mesurer l’angle fait par une diagonale et un côté : 45 °

caré11

Quelle est , en degré, la valeur de l’angle formé par une diagonale et un côté ?

Activité 5 : CONSTRUCTION D’ UN  CARRE  à partir  des DIAGONALES.



A) A l’équerre et au compas .

Rappel :Tracer de perpendiculaire à une droite en un point donné





Exemple : tracer un carré dont les diagonales mesurent : 6cm

1°)  Tracer deux segments de droites perpendiculaires se coupant en leur milieu .

2°) Prendre un compas dont l’ouverture mesure ( 6 :2 = 3 )  3 cm ; marquer les points A , B , C , D .

3°) Joindre les points .

caré8

Quelle doit –être  la longueur de l’ouverture du compas ?

B )  Avec le rapporteur et l’équerre

Rappel : tracer une perpendiculaire à une droite à partir d’un extérieur à cette droite.

)Tracer la  diagonale , marquer les points C et D .

partit de D  , avec le rapporteur , tracer deux demi-droites inclinées à 45°  ( angle rouge)

3°) Avec l’équerre , à partir du point C , abaisser des demi droite passant par A et B

.

B



D



C



A


                   caré7

1°) Quelle valeur devons – nous donner à l’angle marqué en rouge ?

2°) Quelle longueur porterons- nous sur la diagonale ?

3°)  A l’aide de quel instrument tracerons – nous les 2 derniers côtés du carré ?



Activité 6 : IDENTIFIER LES MEDIANES



Les médianes :

Rappel : les médianes et l’angle droit

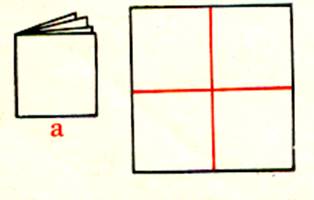

Pliage :       les médianes joignent les milieux des côtés .     angs3

caré6



Autres observations mesurables :

a )  Elles sont perpendiculaires

b)  Elles se coupent en leur milieu .

c)  Elles sont égales aux côtés.

caré5

caré4

cré5





EN CONCLUSION :    Les diagonales et les médianes  du carré se coupent au centre de la figure .








TRAVAUX AUTO FORMATIFS.



CONTROLE:



Compléter la phrase suivante : Les diagonales et les médianes  du carré …………………………………..



Le carré est une figure géométrique simple qui à ………………………………





EVALUATION:





 1°)  :  Reconnaître  dans les figures suivantes celle qui est un carré : ( entourer le nombre )

car1

Constat : Indiquer pourquoi les autres figures ne sont pas carrés :…………

2 °):  CONSTRUIRE UN CARRE

I ) outils : l’équerre et la règle graduée

 Côté : 6 cm



II ) Outil : L’équerre et le compas .



(aucune dimension n’est imposée)

)  : LES DIAGONALES  (  mesure)







Activité : Tracer les diagonales du carré.

car2



A l’aide de la règle graduée  nous pouvons constater que les diagonales …………………………….Autres observations :expliquer en quelques mots ce que l’on a observé

caré11

caré10

caré9



En vous aidant du pliage  suivant  et du rapporteur :

Quelle est , en degré, la valeur de l’angle formé par une diagonale et un côté ?

caré11



 )  : CONSTRUCTION D’ UN  CARRE  à partir  des DIAGONALES.

Travail  : tracer un carré

A) A l’équerre et au compas .

dont les diagonales mesurent : 6cm



Quelle doit –être  la longueur de l’ouverture du compas ?







B )  Avec le rapporteur et l’équerre et la règle .

Sans mesure imposée.

1°) Quelle valeur devons – nous donner à l’angle marqué en rouge ?

2°) Quelle longueur porterons- nous sur la diagonale ?

3°)  A l’aide de quel instrument tracerons – nous les 2 derniers côtés du carré ?la règle et l’équerre










 5 °)  IDENTIFIER LES MEDIANES

En regardant les figures ; expliquer ce que l’on  observe :

Tracer les médianes :



Observation :

car2

Autres observations mesurables :Dites en quelques mots ce que l’on a observé

caré5

caré4

cré5
