CAP industriel./ niveau VI et V

 Géométrie :  DOSSIER : TRACES GEOMETRIQUES/  /  Objectif cours 18

 Pré requis:

Secteur angulaire

3D Diamond

Les  Angles  (désignations)

3D Diamond

Lecture : Symétrie

3D Diamond

ENVIRONNEMENT du dossier:

Index :warmaths

Objectif précédent :
  1. La demi droite
  2. notion découverte de la bissectrice.
  3. L’angle vue en classe de 6ème collège

Objectif suivant Sphère metallique

)Les axes de symétries dans les polygones réguliers

2°)  la symétrie axiale ;

tableau    Sphère metallique

Tout sur les angles

Tout sur la géométrie plane.



DOSSIER : LES BISSECTRICES

1.     Définition .

2.   ETUDE des 6 façons de tracer une bissectrice.

3.   Bissectrice et "axe de symétrie".
4.   Bissectrice et centre .



TEST

           FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte







Construire un angle AOB .Plier de telle manière que la demi droite OA coïncide avec la demi droite OB. Les deux angles obtenus sont égaux , la demi droite  obtenue par pliage est la bissectrice de l'angle AOB.





Remarque :

-  La bissectrice d'un angle plat est  appelée aussi "médiatrice".



- Une bissectrice n'est pas une médiatrice,  mais pour tracer une bissectrice  avec un compas et une règle on utilise la même méthode .



COURS



1°) Définition :

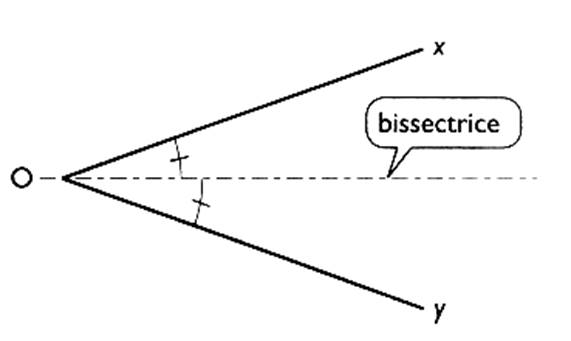

Une bissectrice   est  une 1/2 droite qui part du sommet d'un angle et qui coupe cet angle en deux parties égales.

26



sym26





Info : « isométrique »

La bissectrice  d’un secteur  le partage en deux secteurs adjacents et  isométriques.

Sa13



On dit aussi que : la bissectrice d'angle  est l'axe de symétrie de cet angle .





Info :



Ci contre : Bissectrice intérieure  et bissectrice extérieure dans un triangle.

42e









2°) ETUDE DES  6  DIFFERENTS TRACES :

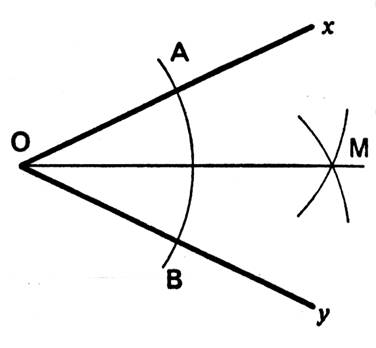

A l’aide du compas :  La méthode la plus utilisée

Matériel : règle et compas



- Tracer un angle de sommet « s »

- Du sommet « s »tracer  avec le compas un arc de cercle « ab »

Recherche du point « m »

Placer la pointe du compas en « a » tracer un arc  vers « m »

- Placer la pointe en « b » tracer un arc en « m ».

- Tracer à la règle une droite passant par les points « s » et « m ».

207c

bistrac5



A l’aide de deux perpendiculaires

Matériel : règle et compas et équerre

Activité :   reproduire le dessin ci -contre.

bistrac4





Par deux diagonales



Activité :   reproduire le dessin ci -contre.

bistrac3





Dont on ne dispose pas du sommet de l’angle



Activité :   reproduire le dessin ci -contre.

bistrac1



A l’aide d’une oblique



Activité :   reproduire le dessin ci -contre.



bistrac2





En traçant des concourantes :



Activité :   reproduire le dessin ci -contre.

concourant



INFO : les bissectrices et le triangle

Détermination du centre du cercle inscrit .





TRAVAUX AUTO _ FORMATIFS

CONTROLE :



Qu’est qu’une bissectrice   ?





EVALUATION

Niveau 1



)Tracer la bissectrice des angles suivant :



Angle aigu



Obtus



Plat





2° ) Tracer la  bissectrice d'un angle de  :



60°



30°



90°



45°



120°



180°





Niveau 2



Refaire les tracés



A l’aide du compas :

La méthode la plus utilisée

Matériel : règle et compas





bistrac5



A l’aide de deux perpendiculaires

Matériel : règle et compas et équerre



bistrac4





Par deux diagonales





bistrac3





Dont on ne dispose pas du sommet de l’angle





bistrac1



INTERDISCIPLINARITE







corrigé : CONTROLE :



Qu’est qu’une bissectrice   ?

Une bissectrice   est  une 1/2 droite qui part du sommet d'un angle et qui coupe cet angle en deux parties égales
