DOSSIER : LES   POLYGONES ETOILES et le carrelage .



TEST

           FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

  Filescrosoft Officeverteles polyèdres



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte

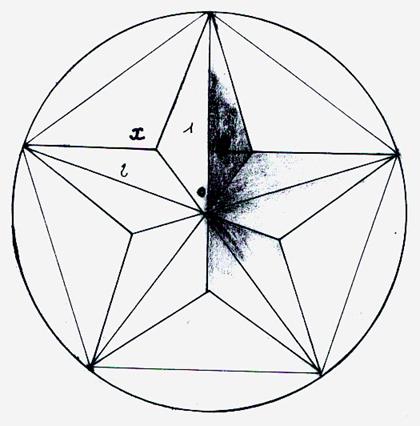

Dessin obtenu à partir d’un pentagone :

étoile5


INFO sur les calculs :de  Périmètre et AIRE d’un polygone :



            Pour obtenir le périmètre ou l’aire d’un polygone dont le nombre de côtés est supérieur à 4 côtés il faut décomposer le polygone en figures élémentaires simples ( triangles , rectangle ,carré , cercle ;)    faire le calcul pour chaque figure simple , et ensuite effectuer une addition des valeurs trouvées ( longueurs ou aire élémentaires)



Etoiles à 5 branches :

Le pentagone donne  une étoile  à 5 branches parce que 5 (division du cercle ) et 2 ( le nombre à ajouter à chaque pointe pour trouver la pointe suivante ) sont des nombres premiers entre eux.

étoil3



Le pentagone à 5 branches :

Tracer un  pentagone régulier .

pré5



Décagone  étoilé :

Tracer un décagone régulier.

pré4



Etoiles à 6 branches :

L’Hexagone donne deux triangles équilatéraux parce que 6 ( division du cercle) et 2 ( le nombre à ajouter à chaque pointe pour trouver la pointe suivante) admettent un même diviseur.



Voir «  fractals »

étoil28

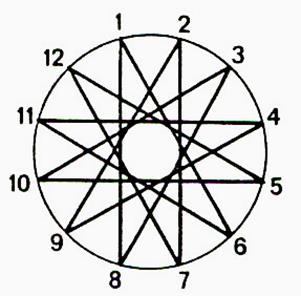

Dodécagone étoilé ( 12 côtés).

Tracer un dodécagone régulier.

pré3

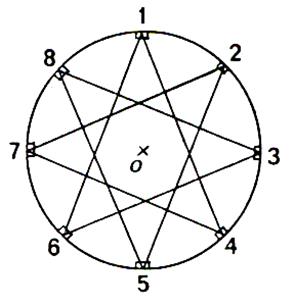

Octogone étoilé.



Tracer un octogone régulier .

pré6

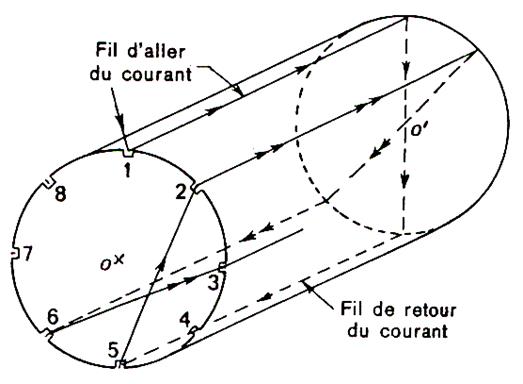

APPLICATION pratique : Bobinage des induits de machines électriques à courant continu .



                                                                                           pré2

pré1








TRAVAUX AUTO FORMATIFS :



CONTROLE :



1.     Qu’est qu’un  polygone  ?

2.     Qu’est qu’un polygone régulier ?

3.     Qu’est ce qu’un polygone régulier étoilé ?

EVALUATION



1.     Tracer une étoile à 5 branches .

2.     Tracer une étoile à 6 branches .

3.     Tracer une étoile à 8 branches .

4.     Tracer une étoile à 10 branches .

5.     Tracer une étoile à 12 branches .



INTERDISCIPLINARITE
