La représentation graphique dans la gestion de données .











Autre type de représentation :   L’ HISTOGRAMME.











Recherche de « pourcentage »











Application :  L’ Etude d’une situation problème en statistique concernant  : « Une classe d’élèves …….. »





(pourcentage ; taille ; poids ; représentations graphiques (histogramme ; diagramme en bâtons)













Info. COURS



Pré @requis.

La représentation graphique  dans la gestion de données .





Exemple 1 :





Le tableau ci-dessous donne les importations de la France en pétrole brut ( en millions de tonnes)  de l’année « 1967 »  à l’année « 1978 »











Année

67

68

69

70

71

72

73

74

75

76

77

78



Importation -pétrole

72

82

90

100

110

121

135

130

106

121

117

116



Remarque : et à chaque colonne du tableau correspond un couple de nombres ( exemple : à la 5ème colonne du tableau correspond le couple de nombre ( 71 ; 110 ).

Travail demandé :

On vous demande de faire une représentation graphique de ces données ; c'est-à-dire :

Représenter la quantité de pétrole brut importé « en fonction » des années.

Pour ce faire : suivez les  explications  données ci-dessous ,en respectant cette procédure !!!

On sait qu’à chaque « colonne » est limité à un  couple de nombres .  ( soit deux nombres)







Voir le repère fourni  (voir ci contre)

A chaque couple , on associe un point sur le dessin ; de la façon suivante :

Par exemple (voir ci contre), on a déjà placé le point  correspondant à ( 71 ; 110 )

·       « 71 » ( qui est le premier terme (nombre) du couple)se lit sur la droite marquée « année ».

·       « 110 » ( qui est le deuxième r terme (nombre) du couple)se lit sur la droite marquée « pétrole ».

Sur ces deux droites figure une graduation régulière ( avec des unités différentes)

stat010





Reproduire sur une copie blanche   le repère ci contre et ;

Placer de même tous  les points.

·       pour les années ; prendre 1 cm pour 1 an .

·       Pour le pétrole : prendre 1 cm pour 10 millions de tonnes.











Pour avoir une vision globale de «l’  allure ( qui monte ou qui descend)  »de ces points , on peut joindre ces points successifs  , cela revient à tracer des segments  ( en bleu)

Attention : ces traits  ( dans ce cas )  n’ont pas de signification . Ils permettent seulement de mieux voir l’évolution des approvisionnements .





Etude du tracé :





1°)   Que constate – t- on ?

On constate que :

-        de 1967 à 1973 : les importations de pétrole ont augmenté.

-        Que de 1973 à 1975 : les importations ont diminuées….

(Pour en savoir plus sur la raison de cette diminution , allez voir sur Internet : « choc pétrolier 1974 » )





2°) En quelle année la quantité de pétrole a – t- elle été la plus petite ?





3°) En quelle année la quantité de pétrole a – t- elle été la plus grande?











Exemple 2 :









Heure

0

1

2

3

4

5

6

7

8

9

10

11

12



Température

3

2

4

4

4

6

8

8

9

10

10

11

13



Heure

12h30

13

14

15

16

17

18

19

20

21

22

23

24

Température

14

15

17

16

16

15

15

14

13

10

10

7

4

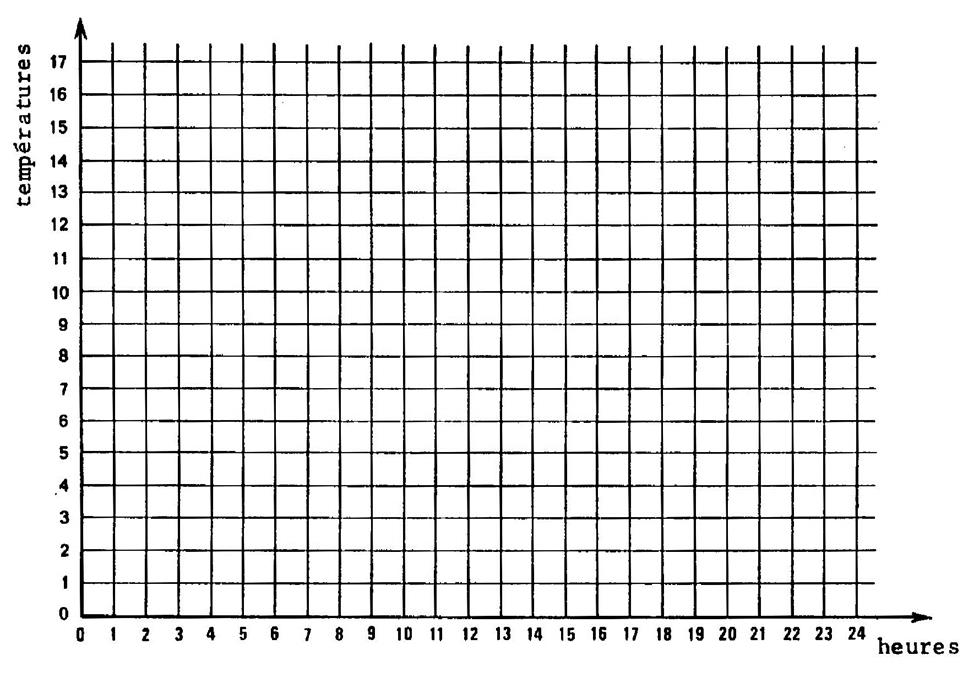

   Travail demandé : Faire la représentation graphique correspondante.





stat011





La température évoluant  ( elle  varie constamment  ( en + ou en - ) dans le temps)   ,   vous pouvez  joindre les points successifs pour former  une ligne régulière continue.

( contrairement au premier exemple , dans lequel on évite de tracer des segments de droite)

Cette ligne régulière continue  ( que l’on appelle « courbe ») à cette fois –ci une signification.

On imaginera  : qu’elle est constituée par une infinité de points qui représentent chacun à la fois  un instant déterminé et la température correspondante.











Remarques :

-        Il existe un appareil appelé « thermomètre enregistreur »  qui trace sur une feuille ( enroulé sur un cylindre ) une courbe comparable  à celle que vous venez de tracer.

-        Il existe aussi  un baromètre enregistreur  qui trace sur une feuille la variation de la pression atmosphérique en fonction d’une durée déterminée , d’autres diront  aussi : « en fonction temps qui s’écoule »











Exercices :





A l’aide de la courbe que vous avez tracé , déterminez  « approximativement » ( en minimisant  l’erreur )





1°) la température qu’il faisait à 1 h 30 mn : …………( 3°).





2°) Les moments de la journée où la température était de 13° :………………………………………….( 12 h et 20 h )





3°) Vers quelle heure la température était minimum. ? …………………… Quel était ce minimum ?.............





3°) Vers quelle heure la température était maximale . ? …………………… Quel était ce maximum ?.............





4°) De quelle heure à quelle heure  la température à augmenté ?....................................





5°) De quelle heure à quelle heure  la température à diminué ?....................................











Autre type de représentation :   L’ HISTOGRAMME.





Activité « élève »  :  Vous allez choisir un texte quelconque ( différent de celui de vos camarades ).

On vous demande de compter combien de fois apparaissent les voyelles ( « a » , « e » « i » , « o » ,  « u » et la demi voyelle « y ») dans une partie de texte .

Vous arrêtez quand vous aurez compté  « 100 » voyelles et demi -voyelles.

Vous procéderez de la manière suivante :

Imaginons que vous rencontrez successivement  les voyelles :   a ; e ; e ; i ; a ; u ; y ; ……..







Vous remplissez alors le diagramme ci-dessous  comme il est indiqué ci-contre,  :

Pour chaque voyelle tracez un petit trait  de ( 1 mm de haut ) dans la colonne correspondant à la voyelle.





stat012







stat013









Ceci terminé , vous obtenez , dans chaque colonne , un rectangle dont la hauteur vous donne le nombre d’apparitions de la voyelle considérée.

Un tel diagramme s’appelle un « histogramme »



Ceci fait : lisez sur votre diagramme le nombre trouvé pour chaque voyelle , vérifiez que le total fait bien « 100 » et complétez le tableau ci -dessous;





Lettre

a

e

i

o

u

y



Nombre





















Recherche de « pourcentage »





·       Supposons que vous ayez trouvé « 17 » lettres  « a » :  On peut dire alors qu’il y a «  17  a » pour « 100 » voyelles.

On dit encore : Parmi les voyelles , il y a  17  pour 100  « a ».





17  pour 100

 S’écrit

17  %

 Et s’appelle

pourcentage













On vous demande de donner les pourcentages que vous avez trouvées pour chacune des voyelles





17  %  de « a »

……….%  de « e »

……….%  de « i »

……….%  de « o »

……….%  de « u »

……….%  de « y »











Activité « groupe »  :  Vous allez regrouper les résultats trouvés par l’ensemble des élèves de la classe ;





Après avoir totalisé les résultats trouvés par tous les élèves , on vous demande de compléter le tableau ci-dessous :











Lettre

« a »

« e »

« i »

« o »

« u »

« y »



Nombre total













Moyenne













Pourcentage





















·       On vous demande de ranger les voyelles  de la plus fréquente à la moins fréquente………………………………………………………………………………





·       A partir des résultats trouvés ci-dessus , dans un texte comportant  « 1 000 » voyelles , combien peut-on s’attendre à rencontrer de :







« a » ? ………

« e » ? ………

«  i » ? ………

«  o » ? ………

«  u » ? ………

«  y » ? ………













Et dans un texte contenant   350 voyelles











Exemple d’une SITUATION PROBLEME .



Dans le tableau ci-dessous on y  trouve les renseignements concernant les élèves d’une classe.









NOM   Prénom

Sexe

Date de naissance

Taille en cm.

Poids en kg







1.

BARDON   Claire

F

21- 8 - 99

144

35





2.

BORRELLI   Victor

M

11 – 1 - 98

152

40





3.

CARNOI Patricia

F

28  - 12 -  99

145

32





4.

 CAUDRE  Gilbert

G

5 – 9 - 99

136

33





5.

CHARLOT Nicolas

G

23 – 10 – 00

126

27





6.

DESCART  Violaine

F

30-4 - 98

141

36





7.

ERBERT Jacques

G

6 – 7 – 97

157

43





8.

EULER  Fred

G

18 – 9  - 99

143

35





9.

FROMENT Paul

G

31 – 3 -  99

147

33





10.

GADROIT Delphine

F

10 – 10 - 98

149

42





11.

GAUSS Dominique

F

22 – 7 - 99

148

40





12.

HUBERT Sandrine

F

20 – 3 - 98

138

31





13.

LANGOGNE Pierre

G

17 – 6 - 99

142

36





14.

LAPOULE  Suzanne

F

22 – 6  - 98

152

43





15.

LEMPEREUR Lucile

F

10 – 8 - 99

142

39





16.

MACAIGNE  Charline

F

5 – 5 - 99

134

34





17.

MONTRE Ange

F

15- 3 - 80

148

33





18.

PATE  Raymond

F

25 – 11 -  99

144

37





19.

PENTRE  Véronique

F

3  - 6 -  97

154

46





20.

POINE Victoria

F

11 – 11  - 99

139

40





21.

PORTRIR Gisèle

F

17 – 3  - 98

145

33





22.

RATBURD David

G

27 – 2  - 98

142

35





23.

TALON  Maryse

F

18 – 4 - 99

140

37





24.

THILOUR  Luc

G

11 – 7 - 00

131

31





25.

ZORRA  alexandre

G

27 – 4 -  00

136

29









ACTIVITES POSSIBLES :





info@

1°)  Pourcentage de filles et de garçons dans cette classe.

Dans cette classe de 25 élèves , combien y a - - t- il de garçons ? ……………………………. ;et de filles ?..................................

En imaginant une classe de 100 élèves , composée de la même façon, c'est-à-dire avec la même proportion de filles  et de garçons , il y aurait ……….fois plus d’élèves , donc ………fois  plus de filles ( et de garçons ) c'est-à-dire …………….filles   et …………….garçons.



On peut donc dire : il y a …………….% de filles et ……………..de garçons.











2°) Répartition des années de naissante.











Compte  combien d’ ‘ élèves sont nés la même année et complétez le tableau .





Année

97

98

99

00







Nombre d’élèves















Faire l’ histogramme correspondant.



stat014





info@

3°) Tailles  des élèves :











On vous demande dans ce chapitre de calculer la « taille moyenne » dit aussi « combien ils mesurent en moyenne » ,  des élèves de la classe , c'est-à-dire : faire la moyenne des tailles.   ( intérêt de ce calcul ? )





Pour faire ce calcul de la moyenne  , il faut faire la somme de toutes les tailles et puis diviser par le nombre d’élèves.





Remarque : la liste des tailles des élèves n’est pas une information très parlante . ( pour vous amusez vous reportez dans un repère des points dont le couple de nombre est ( numéro de l’élève et sa taille) : exemple point 1  ( 1 ; 144 ) ; ensuite ( 2 ; 153 ) ; ( 3 ; 145) ; ( ………





On vous propose , que,  pour mieux étudier la répartition des différentes tailles , de faire ce que l’on appelle « un histogramme » , comme cela a été fait pour les années de naissance.

Procédure :

·       Pour simplifier l’étude nous choisissons  de regrouper les tailles de 5 cm en 5 cm ( non de 1cm par 1 cm ).

·       Construire et compléter le tableau ci-dessous :





Taille  en cm.

De 125  inclus à 130 exclu.

De 130  inclus à 135  exclu.

De 135  inclus à 140 exclu.

De140  inclus à 145 exclu.

De 145  inclus à 150 exclu.

De 150  inclus à 155 exclu.

De 155   inclus à 160  exclu.



Nombre d’élèves















Calculez le pourcentage de chaque tranche de tailles (compléter le tableau  ci-dessous)







Pourcentage























Ensuite :

Faire l’histogramme correspondant .

 ( complétez le graphique ci-contre)

stat015





Autre moyen de représentation graphique :





Au lieu de dessiner des rectangles comme dans le graphique ci-dessus ( histogramme) on décide de tracer des segments de droites , dans ce cas le graphite portera le nom de « diagramme en bâtons »

stat016











4°) « Poids »  des élèves





(@  ne pas confondre « poids » et « masse » L’usage veut que l’on dise « poids » alors que l’on devrait dire « masse »





a)     on vous demande de calculer le poids moyen des élèves de la classe. ( vous trouvez : ………………………..)

b)     On vous demande de compléter le tableau ci-dessous.  ( on vous impose : les poids sont rangés de 3 kg en 3 kg)





Poids en kg.

De 26   inclus à  29  exclu

De 29   inclus à  32  exclu

De 32   inclus à  35  exclu

De35   inclus à 38  exclu

De 38   inclus à  41  exclu

De 41   inclus à 44  exclu

De 44   inclus à 47  exclu



Nombre d’élèves.































Pourcentage %























On vous demande de faire les représentations graphiques





Faire l’histogramme correspondant :





stat017





Faire le diagramme en bâtons  correspondant





stat018





















TRAVAUX AUTO FORMATIFS.


CONTROLE :



1°) Citer les différentes  possibilités de représenter graphiquement une série statistique vu dans le cours.



EVALUATION :



Refaire les travaux du cours……………

(pour le corrigé voir le cours)
