Fiche 1 : Cône de révolution et tronc de cône.





Ci-contre on vous donne un dessin qui représente en  perspective cavalière un cône de révolution.



« S » est le sommer du cône.

Sa base est un disque . « O » est le centre du disque.



[ SO ]  est hauteur.  ( SO) est l’axe du cône.



( SO ) est perpendiculaire au plan de base.



[ OM ] étant un rayon du disque de basez,  ( SO ) est perpendiculaire à ( OM ), le triangle « SOM » est donc un triangle rectangle.



pyra019





Expliquez pourquoi (verbalement) la longueur « SM » est toujours la même quelle que soit la position de « M » sur le cercle de base.



On dit que le cône est engendré par le triangle « SOM » tournant autour de l’axe (SO).

« Faire un tour complet »  se dit aussi « faire une révolution », d’où le nom de « cône de révolution ».



Le segment [ SM ] est appelé « génératrice ».

En tournant, il engendre la surface latérale du cône.

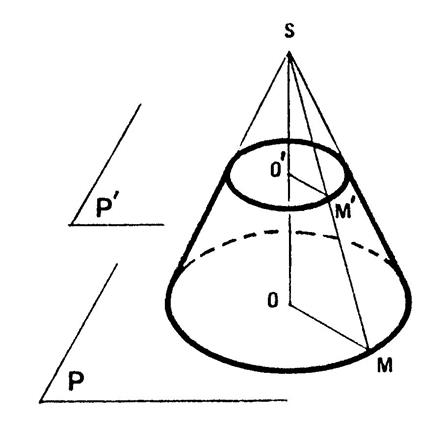

Intersection d’un cône de révolution par un plan parallèle à la base.







Ci-contre un cône « C » de sommet « S ». « O » est le centre du disque de base .



« P » est plan de la base. « P’ » est un plan parallèle à « P ».



Il est possible de démontrer que l’intersection du cône « C » par le plan « P’ » est un disque dont le centre est sur « (SO ) »



Le plan « P’ » partage le cône « C » en un cône « C’ » et un « tronc de cône » .

Le cône « C’ » apparaît comme une réduction de « C ».

pyra020











Fabrication d’un cône révolution et d’un tronc de cône.











Prenez la dernière page de ce dossier (Page patron ( fiche 1 ) ) ;, découpez le patron du cône « C’ » et du tronc de cône. , puis faites les collages nécessaires pour obtenir ces deux solides.



Vous pouvez vérifier en plaçant convenablement le cône « C’ » sur le tronc de cône que l’on obtient bien le cône « C ».











Fiche 2 : Calcul dans le cône de révolution.

@ info +++  et calcul d’arc….











Nous reprenons le cône « C’ » et son patron.



Le patron est un secteur de disque de 72 mm de rayon et dont l’angle est égal à 135° .

Nous allons calculer le rayon « R » de la base , la hauteur « h » , l’ aire latérale  et l’angle du cône.



A ) Calcul du rayon « R ».



La longueur du cercle de base du cône est égale à la longueur de l’arc   du patron.



La longueur du cercle de base est égale à :

pyra021





La longueur de l’arc   est proportionnelle  à l’angle .



Elle est les  de la longueur du cercle entier.

La longueur du cercle entier est égale à :



pyra023





La longueur de l’arc   est égale à :  s

On a alors     , d’où

C'est-à-dire :













B ) Calcul de la hauteur « H »







« M » étant un point quelconque du cercle de base , le triangle « SOM » est un triangle  …………….. ( voir la fiche n° …..)



Grâce au théorème de Pythagore , on peut écrire :  SO²  = SM ² - OM ²

Or « SM » est égal au rayon du disque du patron donc :      SM = ……………………mm



Terminez le calcul :   H ² = ………………











C ) Calcul de l’aire de la surface latérale.







C’est  les     de l’aire du disque de rayon  72 mm .  Faites le calcul.











D ) Calcul de l’angle du cône.





On appelle « angle de cône » le double de l’angle   du triangle « SOM » qui engendre le cône.







Continuez le calcul de donner le résultat à 1° prés .



pyra024













Fiche 3 : Calcul des dimensions d’un patron de cône.













Calcul du rayon .



Le patron est un secteur de disque dont le rayon est égal à la longueur de la génératrice [ SM ]  du cône.



Dans le triangle « SOM » rectangle en « O » , vous pouvez calculer « SM ».



pyra025













Calcul de l’angle.



Nous appelons «  »  cet ange. On peut écrire :





La longueur de l’arc « AB » est égale à la longueur du cercle de base du cône.

pyra026







Cette longueur est égale à : …………………….( Donnez la relation , n’effectuez pas le calcul )



Longueur du cercle du patron : …………………….( Donnez la relation , n’effectuez pas le calcul )



         d’où                =      ………………….L’angle est égale à :………………………..




















Page patron ( fiche 1 )





Base du petit cône.





cone003





Base pour le tronc de cône.





cone002





cone001
