DOSSIER : La Perspective cavalière :



  Application en Dessin Industriel en mécanique



TEST

 Filescrosoft Officeverte

COURS

               FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

    Définitions des éléments                   Filescrosoft Officeverteen dessin



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte



COURS



C’est la perspective dont l’exécution est la plus simple ; elle convient très bien aux dessins rapides , mais elle déforme sensiblement l’objet représenté.

Principe :

Toutes les faces frontales sont dessinées en vraie grandeur.

Toutes les arêtes non frontales se  dessinent  suivant des fuyantes inclinées d’un même angle µ  et sont réduites dans un rapport appelé :

 «  coefficient de réduction »

planper1

TRAVAIL

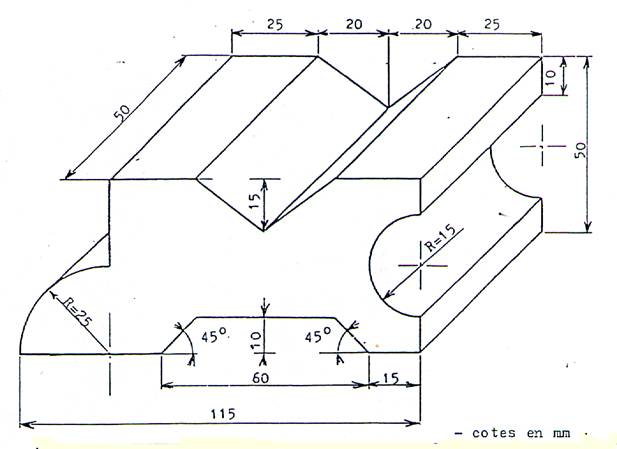

Soit le dessin  donné en perspective cavalière





perspec2



1°)   Représentée la pièce en vue de face :à l’ échelle 1



2° ) Calculer l’aire de la face .



3° ) Calculer le volume de la pièce



4 °)  Calculer sa masse  (matière  en acier d = 7,8 kg / dm3 )
