DOSSIER: « LES  INSTRUMENTS DE MESURE D’ UN ANGLE »





1°) Le rapporteur





2°) l’ alilade





3°) le goniomètre





4°) le théodolite





5°) le sextant





6°  ) LES EQUERRES et calibres d’angles





















TEST

    FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte







COURS





On recense 5 principaux instruments de mesure d ‘ angles :

Le rapporteur , l’alilade , le goniomètre ;le théodolite ;le sextant .









1°) Le rapporteur





INFO PLUS +++

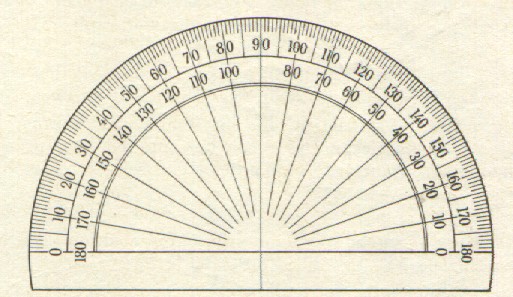

L’instrument de mesure d’un angle couramment utilisé est un RAPPORTEUR , il a généralement la forme d’un demi cercle  ou d’un cercle entier .

(  Il est gradué en « degré » ou en « grade ») voir « demi – degré » ou « demi – grade »





an30

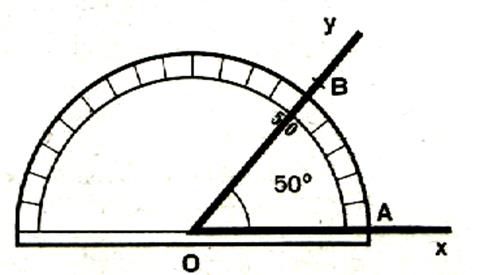

Pour mesurer un angle , placer le centre du rapporteur au sommet de l’angle xOy à mesurer , superposer Ox et OA . On lit alors en regard du côté  OB la mesure cherchée .





an28





2°) l’ alilade





Info plus : construction d’une alilade

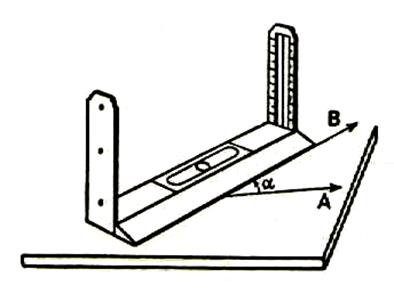

L’alilade est une petite règle plate comportant un niveau à bulle et deux pinnules de visée , l’une avec des œilletons , l’autre avec un fil vertical dans une fenêtre.

Le bord rectiligne de l’instrument permet de tracer sur la planchette  des directions horizontales de deux points A et B éloignés sur le terrain .

On mesure  alors au rapporteur  l’angle de ces directions , ou « distance angulaire »des points A et B .





alidad





3°) le goniomètre :





INFO PLUS +++





Il possède une lunette de visée mobile autour d’un axe vertical par rapport à un plateau  circulaire horizontal gradué . les lectures relatives à deux directions « delta 1 » et « delta 2 » donnent par différence l’angle de delta 1 et delta 2 .Notons que l’on peut orienter le plateau pour que la première lecture soit 0 et la seconde de l’angle cherché.

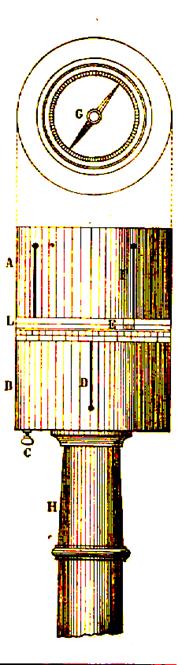

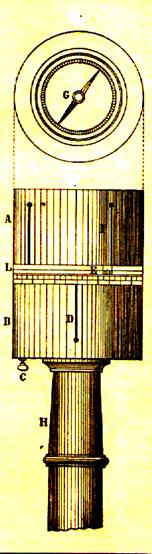

Description :  Le goniomètre est une équerre –graphomètre divisée .C’est un instrument en cuivre ayant la forme d’un cylindre creux  , divisé en deux compartiments A et B . Ces deux compartiments tournent et s’emboîtent à frottement doux , comme le feraient une boite cylindrique et son couvercle. Néanmoins , afin que le compartiment supérieur ne s’éloigne pas de celui du bas  , on adapte une vise « C »  , qui , les traversant tous  deux de haut en bas  , retient leur écartement. La circonférence du compartiment inférieur est divisée en 360 degrés ; deux pinnules traversent diamétralement ce  compartiment ; l’une correspond au 360e degré , l’autre au 180e degré . Deux autres pinnules « F » traverse diamétralement ce comportement .







goniom





Utilisation : Pour se servir du goniomètre , il faut le placer bien verticalement ; on ajuste , de l’œil , les pinnules « D » dans la direction d’une ligne jalonnée , ensuite on fait tourner le compartiment supérieur  pour ajuster par les pinnules F la direction d’un point placé en dehors de la droite jalonnée. Ce point étant découvert , on compte combien il y a de degrés depuis les pinnules du compartiment inférieur jusqu’ à celles du compartiment supérieur , et on obtient ainsi la mesure de l’angle . Cet instrument porte une douille H et une boussole « G ».











4°) le théodolite

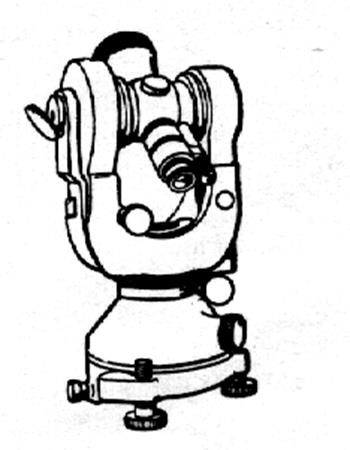

            Le théodolite comporte deux plateaux gradués , l’un horizontal comme le goniomètre  , l’autre vertical permettant en plus la mesure d’une « hauteur angulaire » , c’est à dire l’angle d’une direction avec le plan horizontal .





theodoli





Exemple de visée avec mesures .





théodolit





5°) le sextant

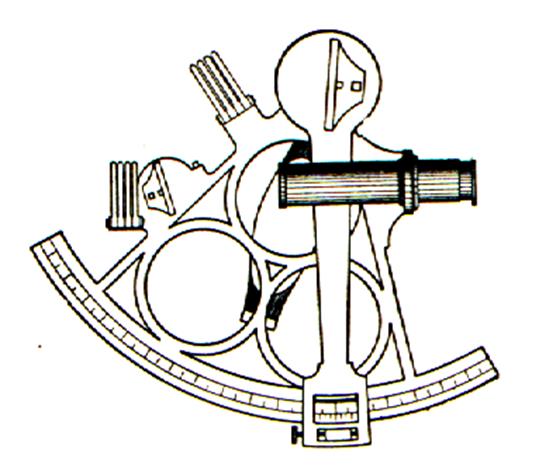

                           Il est utilisé par les navigateurs pour mesurer la hauteur , d’un astre au dessus de l’horizon . Il permet d’obtenir , en une seule visée , la distance angulaire de deux points éloignés quelconques en superposant , grâce à un jeu de miroir , les images de ces deux points dans la lunette de visée.





sextan





6°  ) LES EQUERRES et calibres d’angles







Exemple d’équerres utilisées

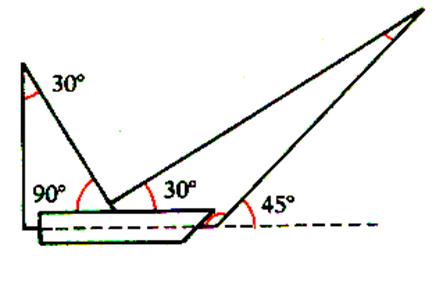

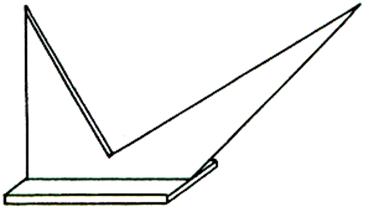

Equerre du dessinateur .

équer10





L’équerre du mécanicien ajusteur

équer9





Equerre à chapeau

équer12





Equerre de menuisier , et ébéniste

équer11





Equerre à onglet

équer8 Détails :

équer13

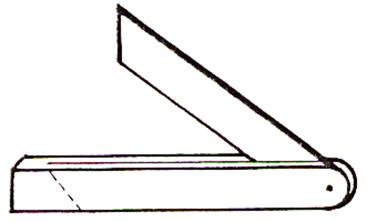

La fausse équerre qui permet de comparer un dièdre à un dièdre donné .

équer7





Angle donné :

équer6 Angles égaux à l’angle donné :

équer5

équer4





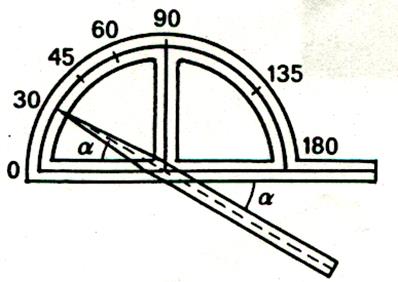

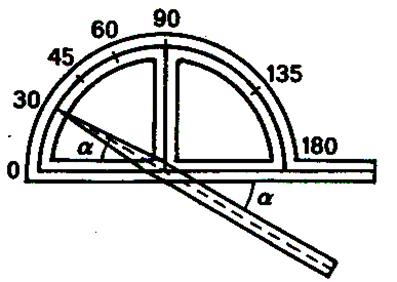

L’équerre de menuisier qui permet de mesurer certain dièdres particuliers ; dont les « rectilignes » sont de 30° ;45° ;60 °;90°





équer

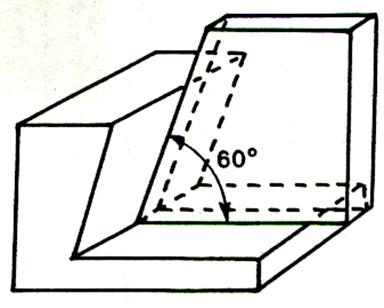

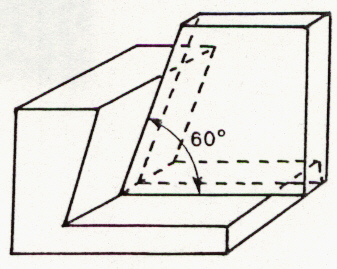

Les calibres d’angle  permet de vérifier un dièdre particulier .





équer2

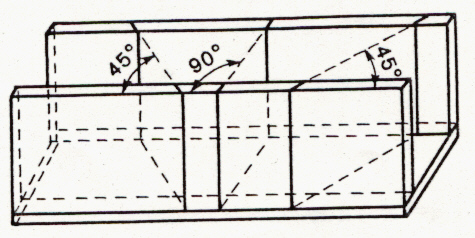

Boîte à onglets .

Les menuisiers , les électriciens ; les encadreurs  coupent  des baguettes à assembler à 45° .

Les fentes servent de guide à une scie .





équer1














TRAVAUX AUTO FORMATIFS.







CONTROLE

Citer les principaux instruments de mesure d’angle :







EVALUATION :







Identifier les instruments suivants :







alidad





goniom





theodoli





an30





sextan





équer10





équer9





équer12





équer8





équer11





équer7





équer











équer2





équer1
