2 cas sont a étudier : l’Aire d’un polygone quelconque et aire d’un polygone régulier convexe



COURS



A ) Aire d’un polygone régulier convexe :



Pré requis : aire d’un triangle :

L’aire d’un polygone régulier convexe est égale au demi- produit de son périmètre et de son apothème .

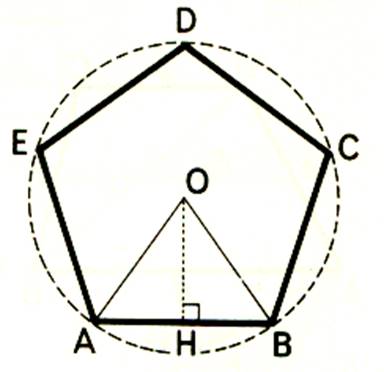

exemple : considérons  le pentagone

régulier ABCDE de centre O et d’apothème OH .

Son aire s’obtient en  multipliant par 5 celle du triangle OAB . Donc :

S =   =

Or 5 AB est le périmètre du polygone ABCDE. Donc , l’aire du pentagone régulier s’obtient en multipliant le périmètre par la moitié de l’apothème.

Il en est de même , quel que soit le nombre des côtés du polygone considéré.

air4

exemple : pentagone

Autre exemple :

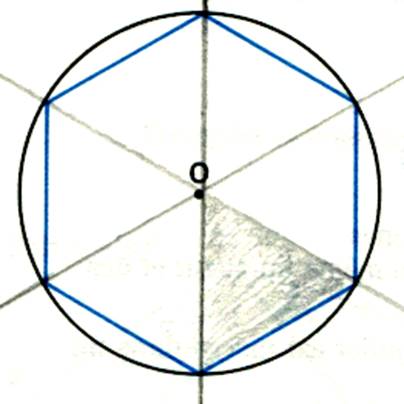

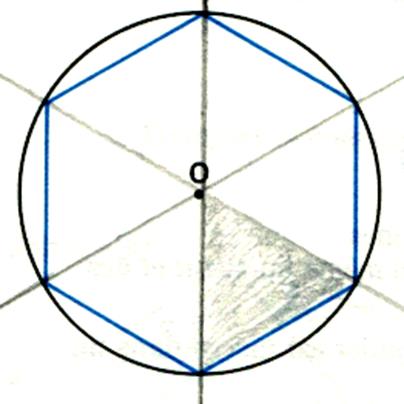

L’aire de l’hexagone régulier inscrit dans un cercle de rayon R est donc :

S =     , soit S =

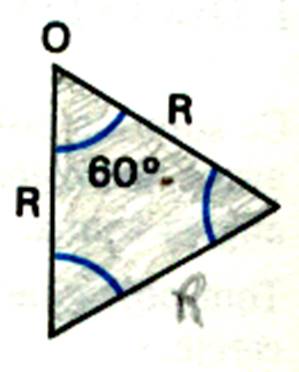

(triangle de base)

hexaéquiair1

Exemple : l’hexagone.

hexaéquiair2



B ) Aire d’un polygone quelconque :



L’aire d’un polygone peut être obtenue en effectuant un découpage du polygone  en surfaces élémentaires ( Carrés , rectangle , triangle rectangle ,……)  La superficie totale s’obtient soit :

par décomposition en surfaces élémentaires  et addition des aires

  ou par différence ( aire d’un rectangle diminué de la somme des aires exclues)

1°) Par décomposition :

Exemple 1

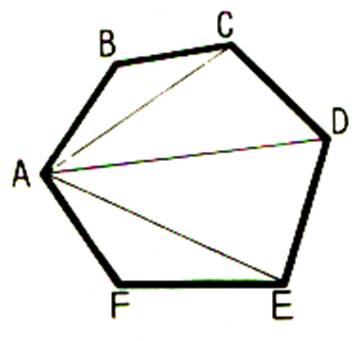

L’aire du polygone ABCDEF est la somme des aires des triangles ABC , ACD , ADE  et AEF

air7

Exemple 2

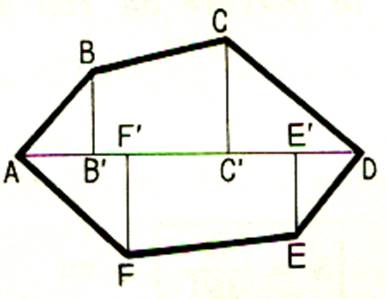

L’aire du polygone ABCDEF est la somme des aires des triangles rectangles  ABB’ , CC’D , EE’D , AFF’ et des trapèzes rectangles  BCC’B’ et EFF’E’ .

Ce procédé est celui utilisé par les arpenteurs.

air6

2° ) Par différence :

Exemple :

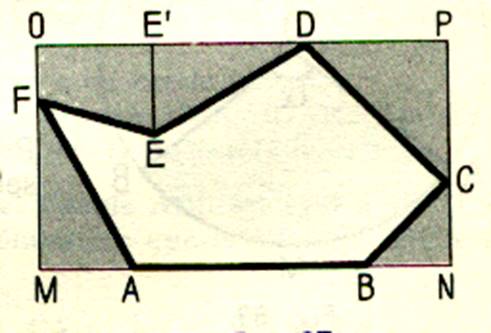

L’aire du polygone ABCDEF est égale à l’aire du rectangle circonscrit MNPQ diminuée de la somme des aires des triangles rectangles BNC , CPD , DEE’ et FMA et du trapèze rectangle EE’QF.

Ce procédé est souvent utiliser pour connaître l’aire d’une pièce d’eau .

air5

Calculs d’aires  Exercice traités :

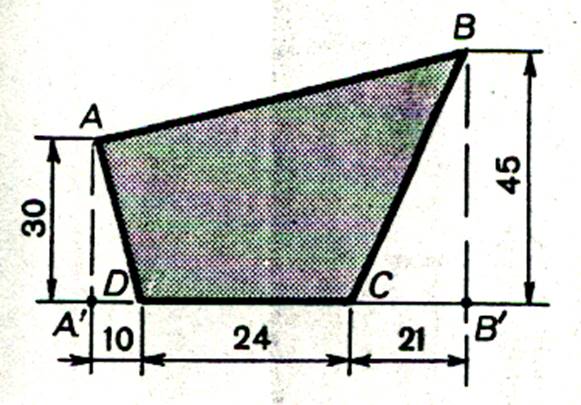

Calculer l’aire de la surface  ( ABCD) ; les côtes sont en cm

aireplyiréPB




Aire ( ABCD) = Aire ( AA’BB’) – [Aire ( BB’C) + Aire ( AA’D)]

Aire ( ABCD) =     -

Aire = 1440 cm2









TRAVAUX AUTO FORMATIFS.

CONTROLE:

1°) A quoi est égale l’aire d’un polygone régulier ?

2°) Citer le nom des deux possibilités pour obtenir l’aire d’un polygone quelconque.

EVALUATION:

1°)  Faire le découpage  suivant deux cas :

-         Par décomposition ( clairière)

-         Par différence  ( pièce d’eau )

N°4

Soit un octogone ; son rayon du cercle = 5 cm.

 Calculer l’aire de l’octogone .

octogAir

PROBLEME :

Calculer l’aire de la surface  ( ABCD) ; les côtes sont en cm

aireplyiréPB
