TITRE : Etude descriptive de l ‘espace .

Faire les 20 exercices types.

Fiches n°18 :

Allez au corrigé….

Travaux ; devoirs			Exo	Corrigé
TEST	Contrôle	évaluation		Contrôle	évaluation

Interdisciplinarités : (matière concernée)

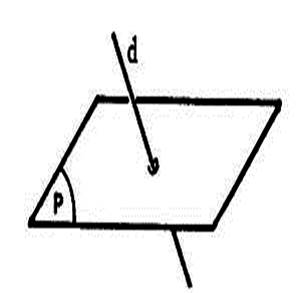

Fiche 18  : Droite incluse dans un plan.

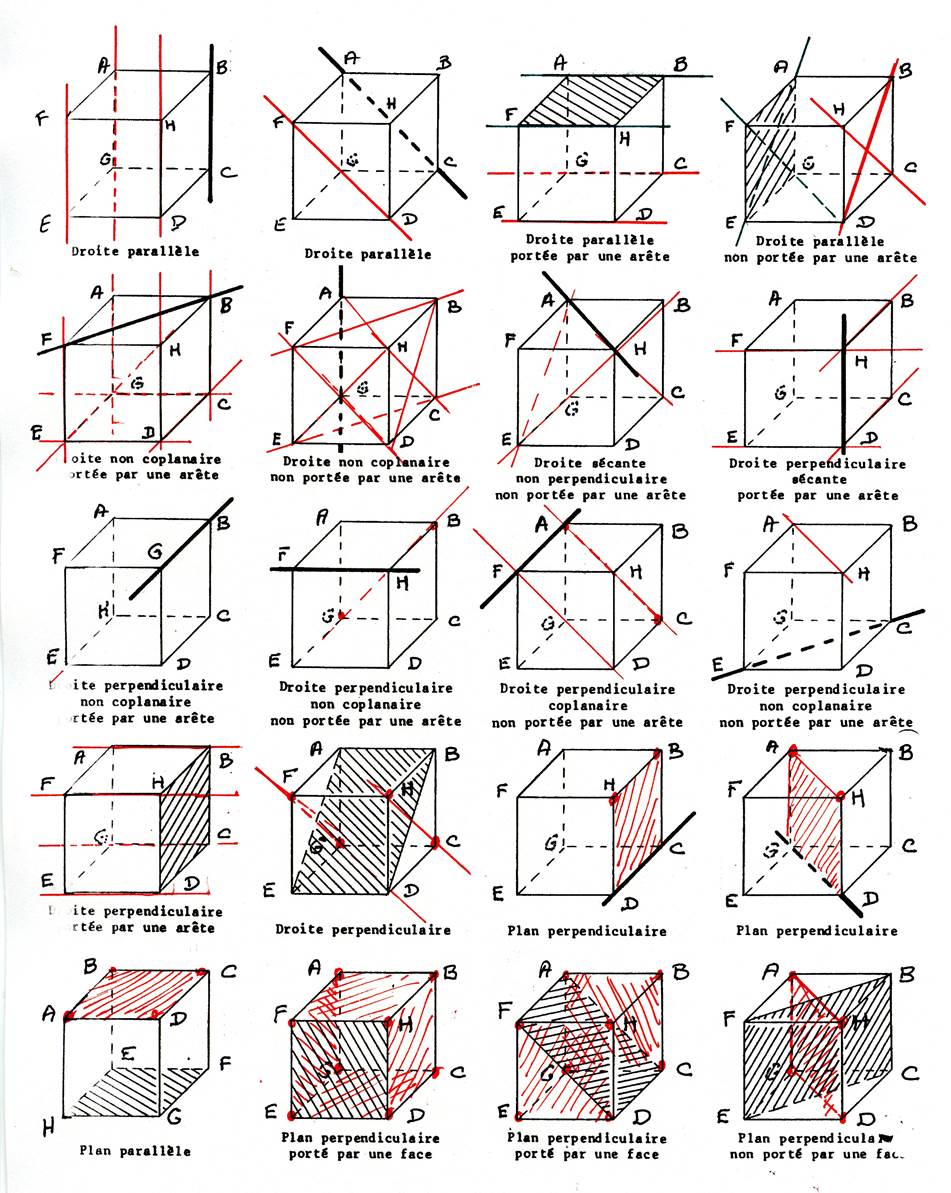

Corrigé des 20 Exercices types :

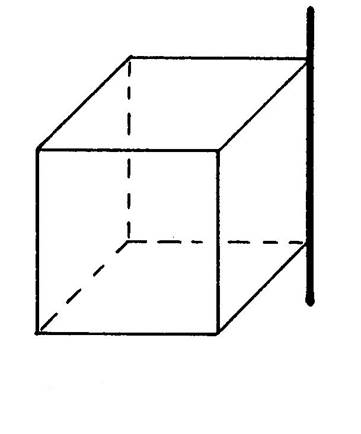

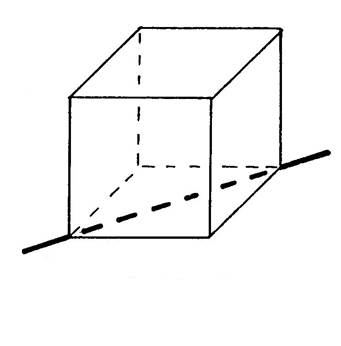

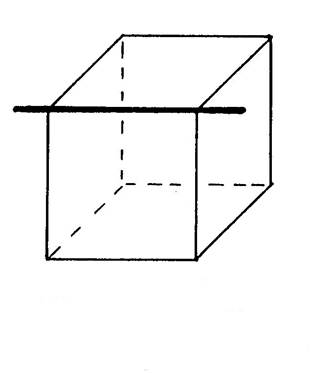

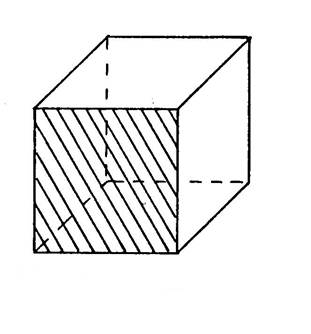

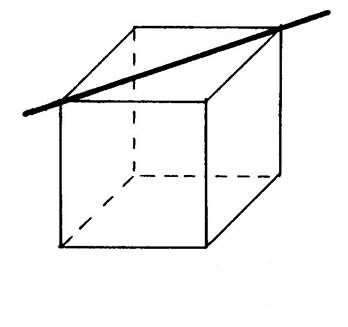

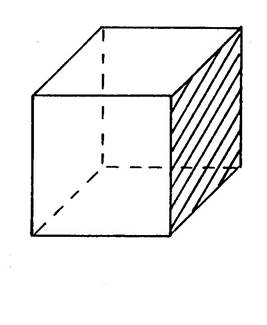

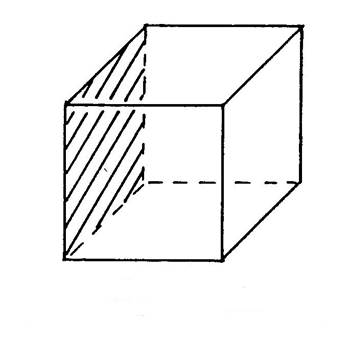

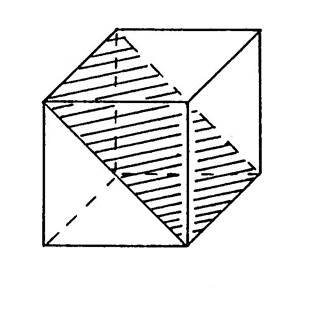

· On a représenté ci-dessous 20 cubes en perspective cavalière et dans chacun des cas ,on a dessiné soit une droite ( en trait fort ) soit un plan ( hachuré) . · On vous demande de passer au rouge une droite ou un plan dont la position par rapport à la droite ou au plan déjà placé corresponde à la situation inscrite au-dessus de chaque cube. · Remarque : les droites que vous allez tracer doivent obligatoirement passer par deux sommets du cube , et les plans ,doivent passer par quatre sommets du cube..

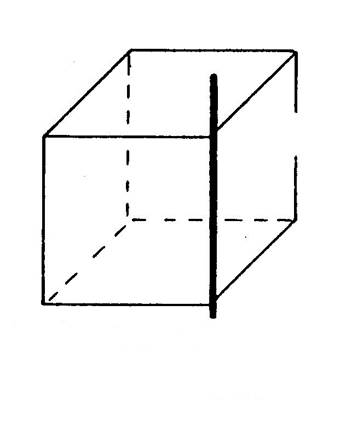

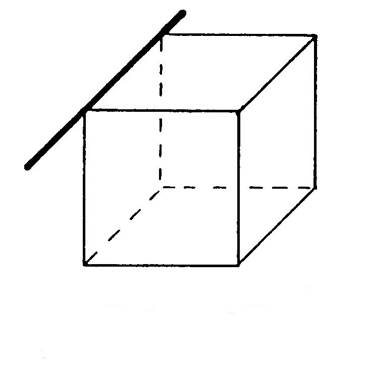

N°1 : Tracez une droite parallèle à la droite tracée.	Corrigé :
	3 possibilités.

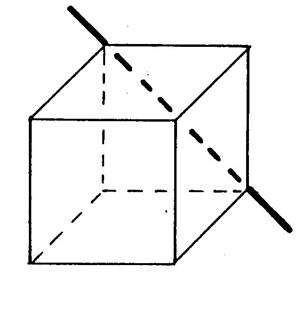

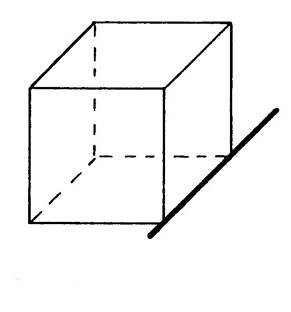

N°2 : Tracez une droite parallèle à la droite tracée.
	Une possibilité .

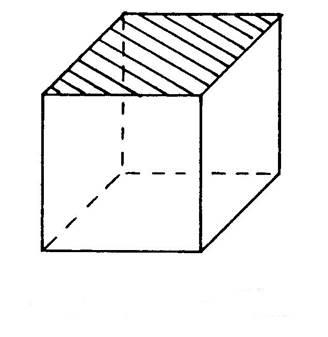

N°3 : Tracez une droite parallèle au plan , portée par une arête.	Corrigé
	4 possibilités
N°4 : Tracez une droite parallèle au plan ,non portée par une arête.
	2 possibilités
N°5 : Tracez une droite non coplanaire à la droite tracée , portée par une arête.
	Il y a 10 possibilités.
N°6 : Tracez une droite non coplanaire, non portée par une arête.
	4 possibilités.
N°7 : Tracez une droite sécante non perpendiculaire non portée par une arête.
	4 possibilités ( les diagonales )
N°8 : Tracez une droite perpendiculaire sécante portée par une arête.
	4 possibilités.
N°9 : Tracez une droite perpendiculaire non coplanaire portée par une arête.
N°10 : Tracez une droite perpendiculaire non coplanaire non portée par une arête.
N°11 : Tracez une droite perpendiculaire coplanaire non portée par une arête.
N°12 : Tracez une droite perpendiculaire non coplanaire non portée par une arête.
N°13 : Tracez une droite perpendiculaire portée par une arête.
N°14 : Tracez une droite perpendiculaire .
N°15 : Tracez un plan perpendiculaire .
N°16 : Tracez un plan perpendiculaire .
N°17 : Tracez un plan parallèle .
N°18 : Tracez un plan perpendiculaire porté par une face .
N°19 : Tracez un plan perpendiculaire porté par une face .
N°208 : Tracez un plan perpendiculaire non porté par une face .

Voir le cours :

CONTROLE:

EVALUATION:

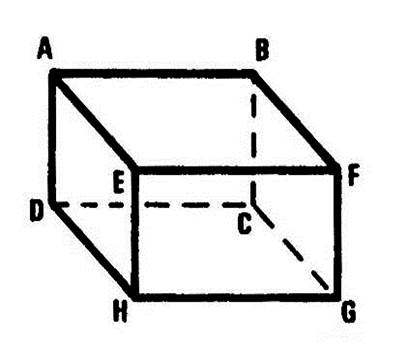

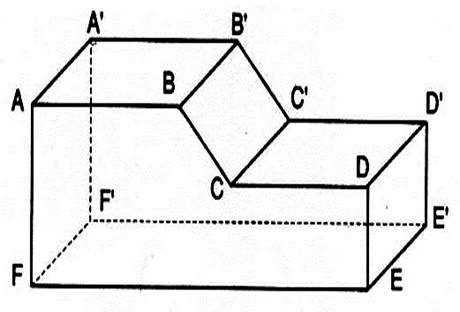

Discuter sur la position des droites  :
