TITRE : Etude descriptive de l ‘espace .

Faire les 20  exercices types.





Fiches  n°18 :

Allez au corrigé….









Travaux ; devoirs

Exo

Corrigé

TEST

Contrôle

évaluation



Contrôle

évaluation















Interdisciplinarités :   (matière concernée)












Fiche  18   : Droite incluse dans un plan.





espace047





Faire les 20 Exercices types :

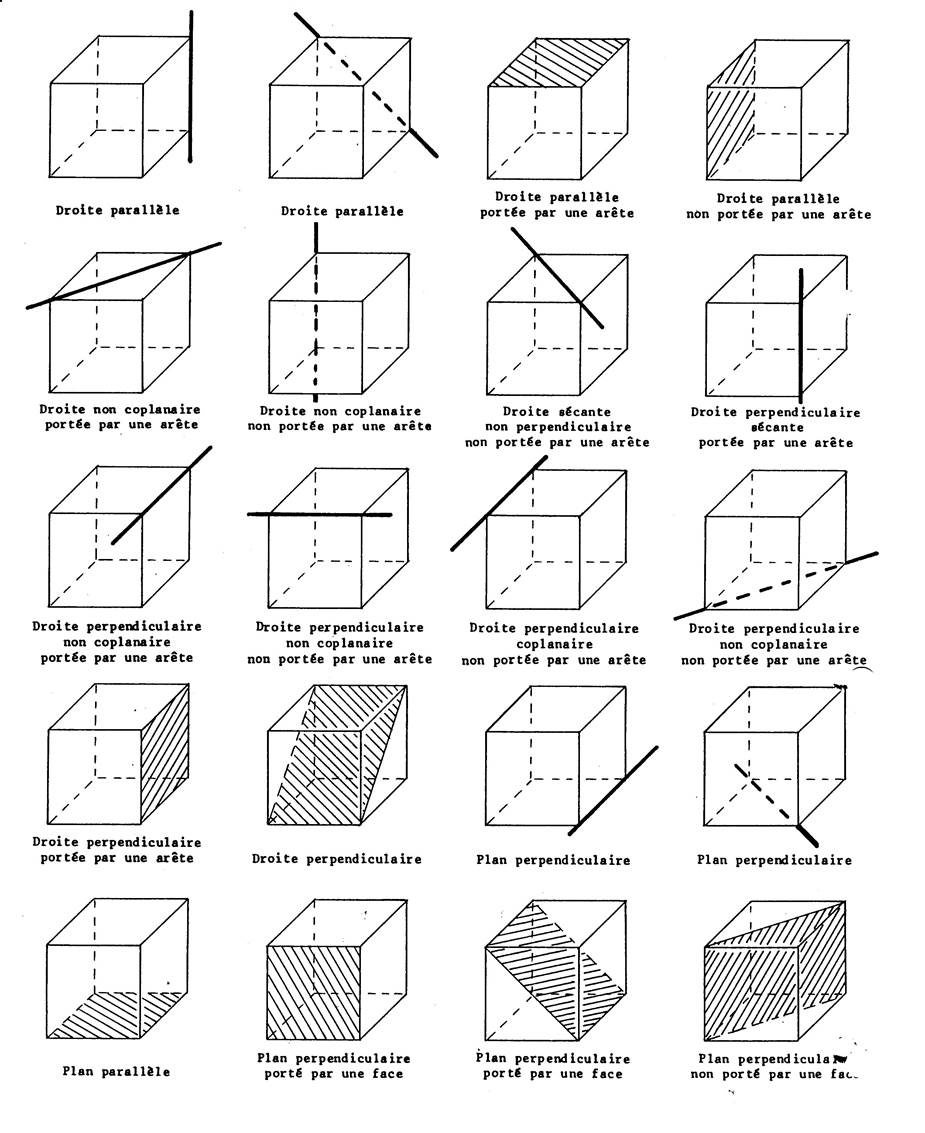

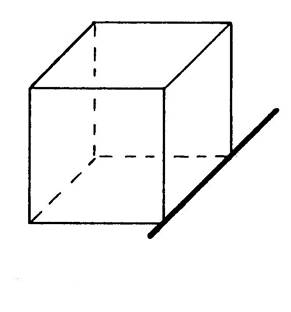

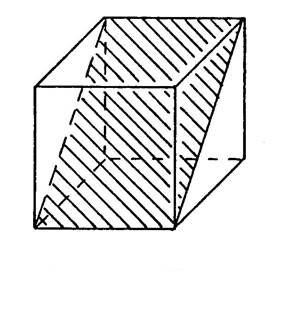

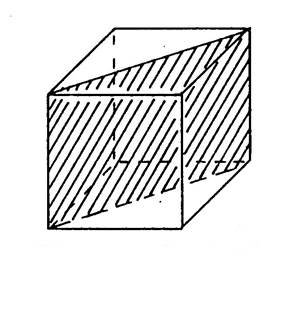

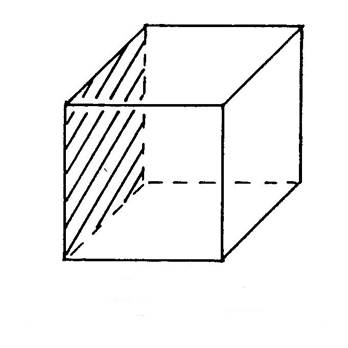

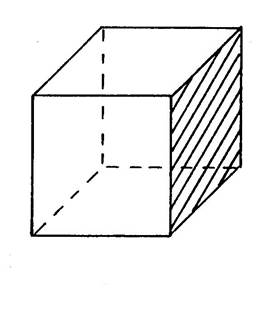

·       On a représenté ci-dessous  20 cubes en perspective cavalière et dans chacun des cas ,on a dessiné soit une droite ( en trait fort ) soit un plan ( hachuré) .

·       On vous demande  de passer au rouge  une droite ou un plan dont la position par rapport à la droite ou au plan déjà placé  corresponde à la situation inscrite  au-dessus  de chaque cube.

·       Remarque : les droites que vous allez tracer doivent obligatoirement passer par deux sommets  du cube , et les plans ,doivent passer par quatre sommets  du cube..

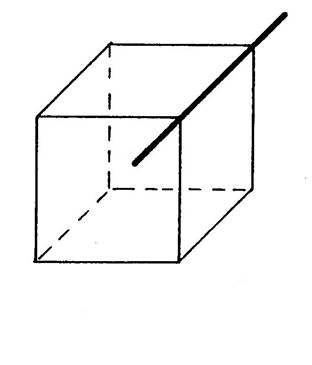

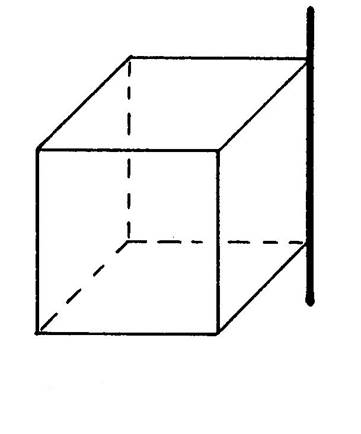

N°1 : Tracez une droite parallèle à la droite tracée.

Corrigé :





3 possibilités.

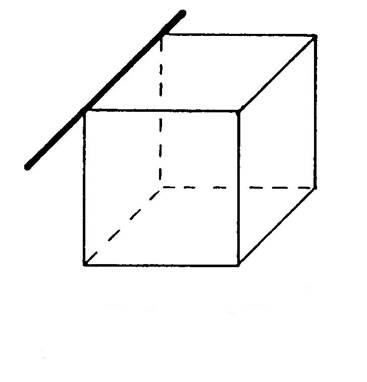

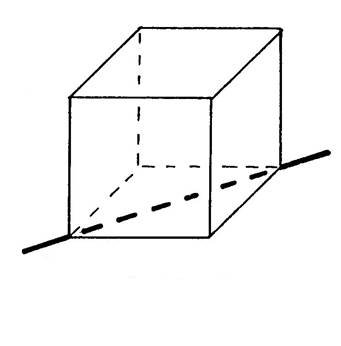

N°2 : Tracez une droite parallèle à la droite tracée.







Une possibilité .





N°3 : Tracez une droite parallèle au plan , portée par une arête.

Corrigé





4 possibilités





N°4 : Tracez une droite parallèle au plan ,non portée par une arête.







2 possibilités

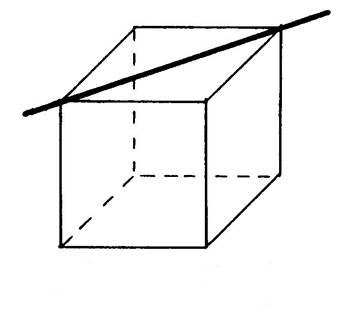

N°5 : Tracez une droite non coplanaire à la droite tracée  , portée par une arête.







Il y a 10 possibilités.

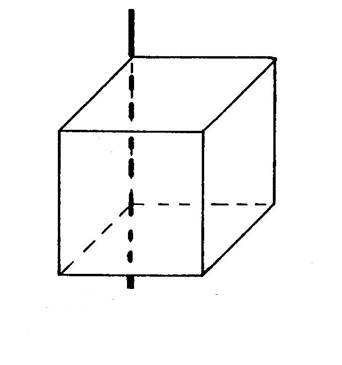

N°6 : Tracez une droite non coplanaire, non portée par une arête.







4 possibilités.





N°7 : Tracez une droite sécante non perpendiculaire non portée par une arête.







4 possibilités ( les diagonales )





N°8 : Tracez une droite perpendiculaire sécante portée par une arête.







4 possibilités.





N°9 : Tracez une droite  perpendiculaire non coplanaire portée  par une arête.













N°10 : Tracez une droite perpendiculaire non coplanaire  non portée  par une arête.













N°11 : Tracez une droite perpendiculaire  coplanaire  non portée  par une arête.













N°12 : Tracez une droite perpendiculaire non coplanaire  non portée  par une arête.













N°13 : Tracez une droite perpendiculaire portée par une arête.













N°14 : Tracez une droite perpendiculaire .













N°15 : Tracez un plan perpendiculaire .













N°16 : Tracez un plan perpendiculaire .

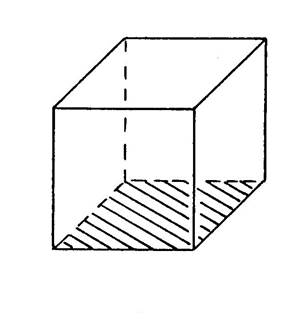

N°17 : Tracez un plan parallèle  .

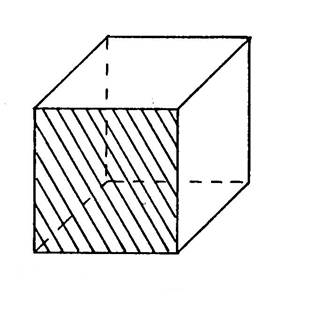

N°18 : Tracez un plan perpendiculaire porté par une face .

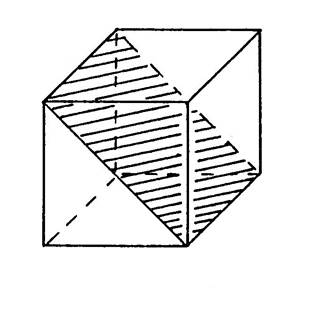

N°19 : Tracez un plan perpendiculaire porté par une face .













N°208 : Tracez un plan perpendiculaire non porté par une face .


























































































Voir le cours :



CONTROLE:












EVALUATION:

Discuter sur la position des droites  :
