DOSSIER : SYMETRIE CENTRALE N°1





Fiche de découverte    :  Image d’une droite dans une symétrie centrale.





A ) Le centre de symétrie est sur la droite







B ) Le centre de symétrie n’est pas sur la droite.













TEST



COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte



Corrigé Contrôle

Corrigé évaluation





















A ) Le centre de symétrie est sur la droite

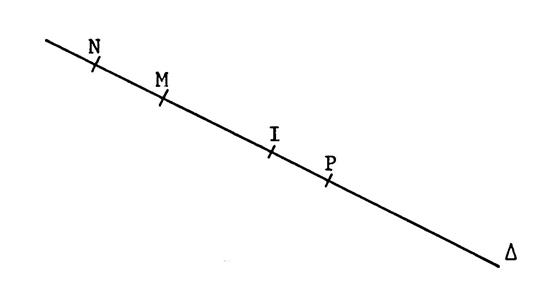

Cherchons l’image de la droite (delta)  dans la symétrie centrale de « »



Pour cela , prenons un point « M » quelconque  de «  » et cherchons son image « M’ ».



Puisque « M’ » est le symétrique de « M » par rapport à « », alors « » est le …… ….. de [ M M’] .



Donc « M » , « » et « M’ » sont …… …….  donc « M’ est situé sur …… ………..









paralle001







Activité : placez le point « M’ » et les points « N’ » et « P ‘» images respectives de « N » et « P ».



Tout point de «  » a pour image  un point de «  ».



Inversement , tout point de «  » peut être considéré comme l’image d’un point de «  ».



Donc l’image de la droite «  » est …………………………………………………..









A retenir :

La symétrie d’une droite passant par le centre de symétrie est ………………………………..























B ) Le centre de symétrie n’est pas sur la droite

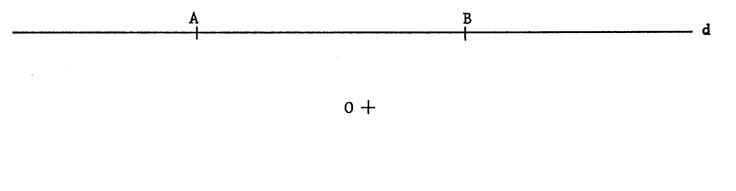

Nous allons chercher l’image de la droite « d » dans la symétrie centrale de centre « O ».

Dans toute symétrie centrale , l’image d’une figure est une figure superposable donc, la symétrique d’une droite est une ………









Pour tracer cette droite, combien vous faut-il connaître ? …………………… ……………..

·       Dessinez les images « A’ » et « B’ » de « A »et « B » et tracez la droite « d’ » passant par « A’ » et « B’ ».







paralle002







·       Que pouvez-vous dire de « d » et « d’ » l’une par rapport à l’autre ? ……………………..



Ce n’est peut-être qu’une apparence , car si on prolongeait indéfiniment leur dessin, peut-être constaterons –nous qu’elles se coupent..



Pour être certain que ces droites sont bien parallèles, nous allons le prouver par un raisonnement.









·       Tracez par « O » la perpendiculaire à « d ». Elle coupe « d » en « H » et « d’ » en « H’ ».



« H’ » est le symétrique de « H ». ( à l’oral : expliquez)



L’angle       à pour symétrique l’angle     .

Ces deux angles étant symétriques , ils sont superposables.

L’angle     étant droit ,alors l’angle    est aussi droit .

Donc la droite « HH’ » qui est perpendiculaire à « d » est aussi perpendiculaire à « d’ ».



Or, vous savez que si deux droites sont perpendiculaires à une troisième , alors elles sont parallèles. On peut donc affirmer que « d » et « d’ » sont parallèles.









A retenir .

-         Dans toute symétrie centrale  l’image d’une droite est une droite.

-        La droite et sa symétrique sont  parallèles.































Activité n°….

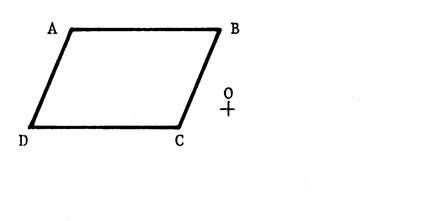

Ci-contre ,on vous donne un parallélogramme « ABCD ».



Dessinez le symétrique « A’B’C’D’ » de « ABCD » dans la symétrie centrale de centre « O ».



« A’B’C’D’ » est un   ………………

paralle003















































paralle004

































paralle005
























TRAVAUX AUTO –FORMATIF . sur la symétrie centrale…..



CONTROLE



1°) Qu’appelle-t-on : symétrie centrale ?



2°) Traduire la notation suivante :

Notation :

So :  P  ®  P

      M  a   M’  |  O = milieu [MM’]





3°) Que conserve une  symétrie centrale ? .



4°) Quelles sont les figures qui admettent un centre de symétrie ?



)Compléter la phrase suivante : ( 5e)

le parallélogramme ; le rectangle ; le carré ; le losange admettent un centre de symétrie qui est le point ……………..



6°) Le cercle  admet un pour centre de symétrie …… ……………..



EVALUATION



SERIE 1 :

1°) construire le symétrique de M par rapport à "O"



sym6

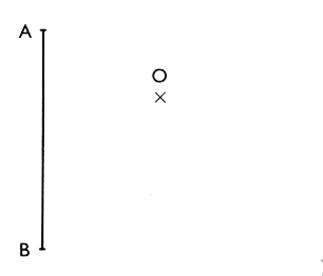

2°) construire le symétrique du segment AB  par rapport à "O"









sym5





3°) Construire le symétrique de  l'angle    par rapport à "O"

sym4

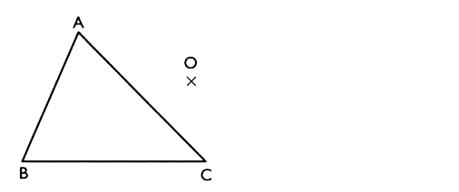

4°) construire le symétrique du polygone ( triangle)    par rapport à "O"











sym3

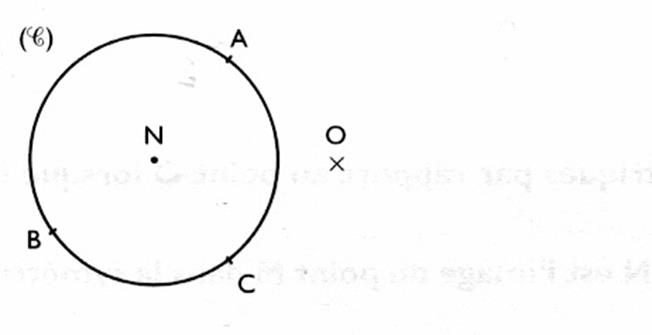

5°) construire le symétrique du cercle   par rapport à "O"



sym2

SERIE 2





Exercice N°1

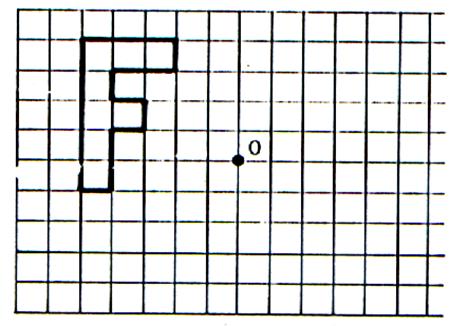

En utilisant le quadrillage , dessiner l’image de la lettre « F » dans la symétrie centrale de centre O.













r10



Exercice N°2

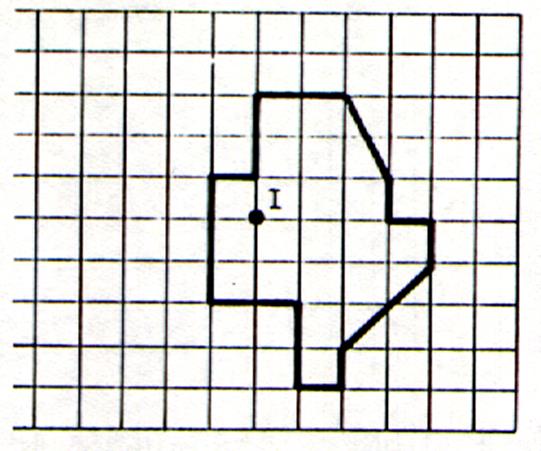

En utilisant le quadrillage , dessiner l’image de la figure ci contre et reproduire son image  dans la symétrie centrale de centre I.



r11



Exercice N°3

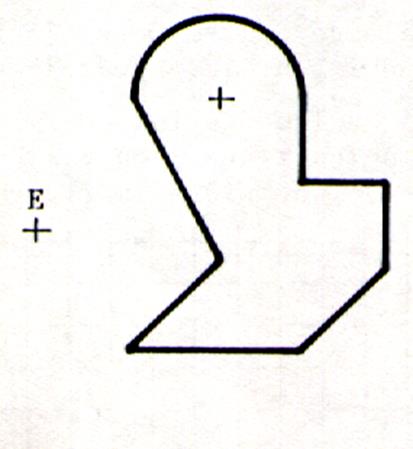

Dessiner avec la règle et le compas la symétrie de la figure ci-contre  de centre E



r12

Exercice N°4

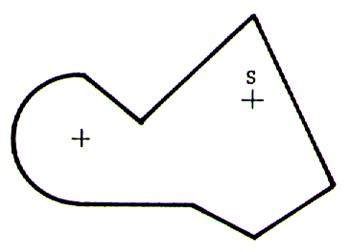

Dessiner avec la règle et le compas la symétrie de la figure ci-contre  de centre S



















r13





































>
