CALCULS sur CROQUIS COTES.

INFO COURS :



Info 1 @ « cours  sur … »   ; Info 2 @ « cours  sur  « croquis côtés » à faire… » ; Info 3 @ « cours niv

Un croquis « côté » est un dessin qui fait connaître l’aspect et les dimensions ( côtes ) de l’objet représenté.

Il est représenté parfois un objet sous des vues dites : plan ; profil , coupe , section ; de face; de droite ; de gauche de dessus ; …..) qui montrent les proportions exactes de ses diverse parties : l’appelle alors croquis géométral.

Il est représenté parfois un objet sous des vues dites : de face; de droite ; de gauche de dessus ; …..) qui montrent les proportions exactes de ses diverse parties : l’appelle alors dessin industriel .

TRAVAUX   CONTROLE

Doc WR

Les questions relatives à « ce qu’il faut retenir » , au  « savoir » se reporter aux cours .

TRAVAUX : EVALUATION

Les objets représentés dans cette page sont en : acier , de masse volumique 7,8 g / cm3 ; les côtes indiquées sont  toutes en mm.

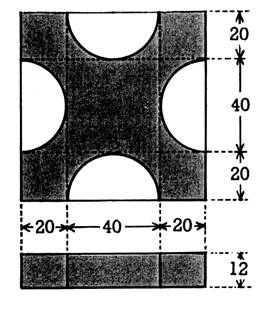

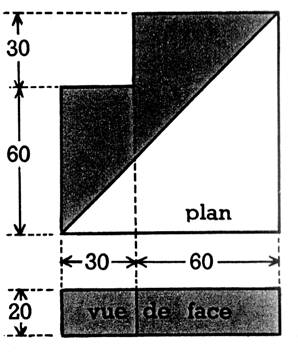

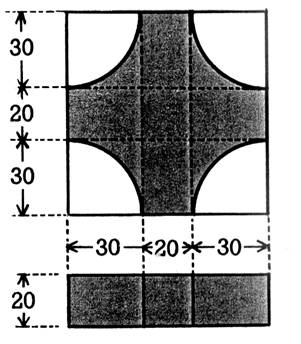

Calculer , selon les croquis, le volume , puis la masse de chacun des objets .

Solide vu en perspective :



N°1

N°2

Rechercher le plan qui correspond  à la vue de l’objet présenté.

N°3

N°4

N°5



N°6

N°7

N°8

Dessins côtés:  ( refaire sur feuille échelle 1)



N°1

N°2

N°3

N°4

N°5

N°6

N°7

N°8
