Travaux sommatifs : Module 1

Module :

Géométrie.

DOSSIER :  188 - 189



LOGICIEL warmaths  ;   Pour Aide et  Formation Individualisée   ;  REMEDIATION   mise à /NIVEAU : niveau VI

Info conseils et consignes.



TRAVAUX NORMATIFS PRIMAIRE / COLLEGE/ Lycée

Matière : MATHEMATIQUES.        Niveau   VI

.pré requis :

dos. 178

dos 179

CALCULS sur CROQUIS COTES.

INFO COURS :



Info 1 @ « cours  sur … »   ; Info 2 @ « cours  sur  « croquis côtés » à faire… » ; Info 3 @ « cours niv

Un croquis « côté » est un dessin qui fait connaître l’aspect et les dimensions ( côtes ) de l’objet représenté.

Il est représenté parfois un objet sous des vues dites : plan ; profil , coupe , section ; de face; de droite ; de gauche de dessus ; …..) qui montrent les proportions exactes de ses diverse parties : l’appelle alors croquis géométral.

Il est représenté parfois un objet sous des vues dites : de face; de droite ; de gauche de dessus ; …..) qui montrent les proportions exactes de ses diverse parties : l’appelle alors dessin industriel .

TRAVAUX   CONTROLE

Doc WR

Les questions relatives à « ce qu’il faut retenir » , au  « savoir » se reporter aux cours .

TRAVAUX : EVALUATION

Les objets représentés dans cette page sont en : acier , de masse volumique 7,8 g / cm3 ; les côtes indiquées sont  toutes en mm.

Calculer , selon les croquis, le volume , puis la masse de chacun des objets .

Solide vu en perspective :



N°1

N°2

Rechercher le plan qui correspond  à la vue de l’objet présenté.

N°3

N°4

N°5



N°6

N°7

N°8

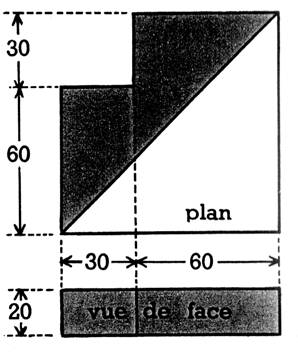

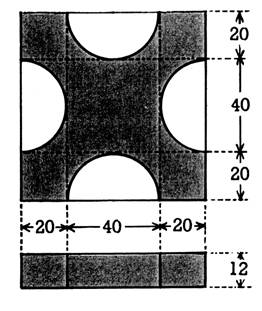

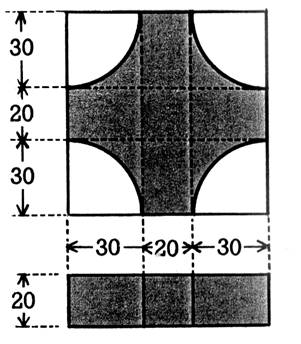

Dessins côtés:  ( refaire sur feuille échelle 1)

Zone de calculs :

N°1



N°2







N°3



N°4







N°5



N°6







N°7



N°8























N°2  Le décimètre cube de fer pèse 7,8 kg ; quelle est la masse d’un mètre de chacune de ces barres en fer d’épaisseur uniforme de  1 cm .

Fer en T

Fer en I

Fer en L

Fer en U

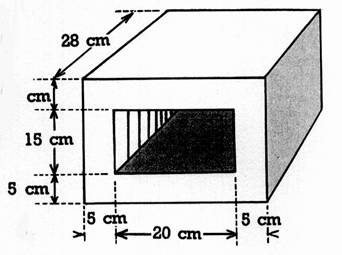

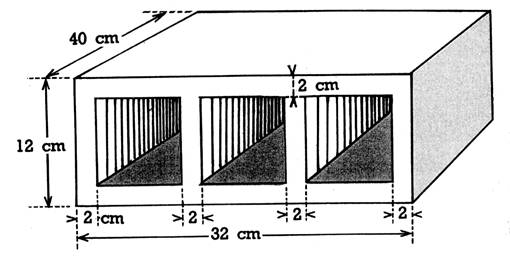

N° 3   : Les croquis ci dessous représentent l’un   une de brique creuse  , l’autre un élément de cheminée , enterre cuite , dont la masse volumique est de 2,3 kg par dm3 . Calculer la masse de chaque objet .

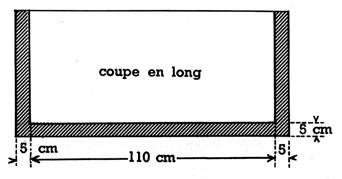

N°4 : Un bac en ciment a les caractéristiques indiquées par les croquis  ci dessous. Dire :

1°) sa capacité   en litres   ; 2°) le volumes des parois.

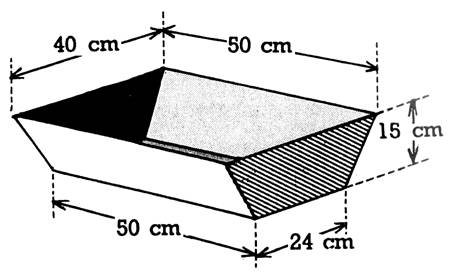

5 . Le  dessin   ci dessous représente un bac de lavage  en tôle galvanisée d’épaisseur négligeable. Calculer sa capacité en litres .

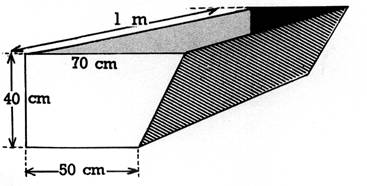

6 . Le  dessin   ci dessous représente une auge  en tôle galvanisée d’épaisseur négligeable. Calculer sa capacité en litres .
