Préambule :

   La projection  d ’ un point ; d’un segment (un ensemble de points alignés) implique que l’on doit connaître (ou se fixer) :



n  une direction  (c’est une droite )

n la position du point dans un plan ( en l’occurrence la feuille) et

n  la droite support qui recevra le « projeté du point » .

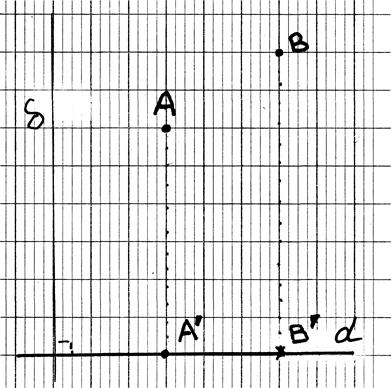

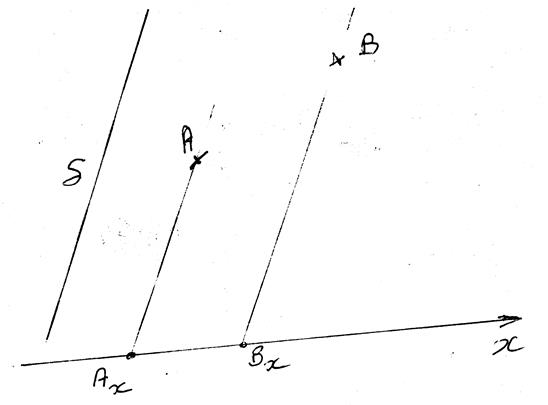

1°) Projection de deux points sur une droite:

B





A’ est le projeté du point A  sur l’axe



B’ est le projeté  du point  B sur l’axe.



  A’ et B’  sont les projetée par rapport  à la droite de direction donnée    d


                                                                                                       A

                                                                           d










                                                                                     A’                               B’

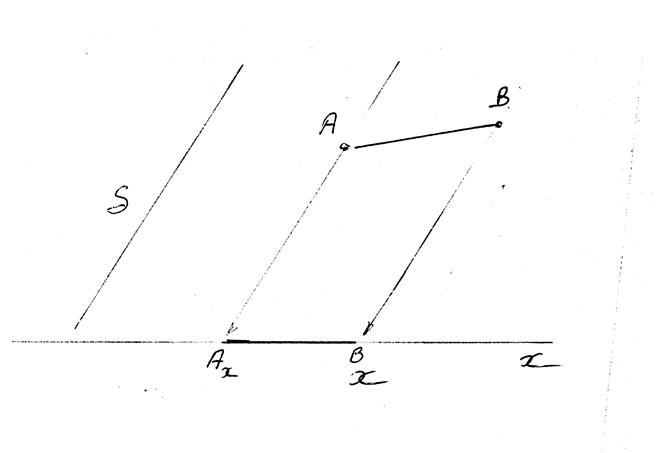

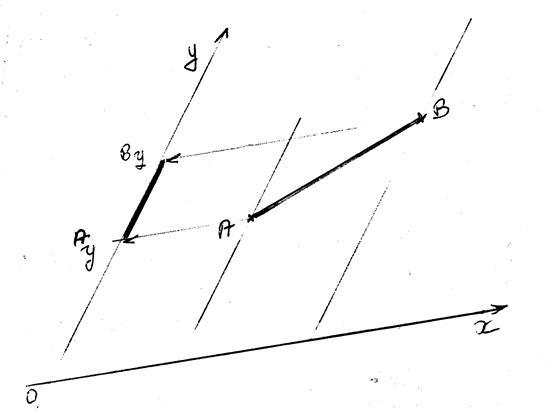

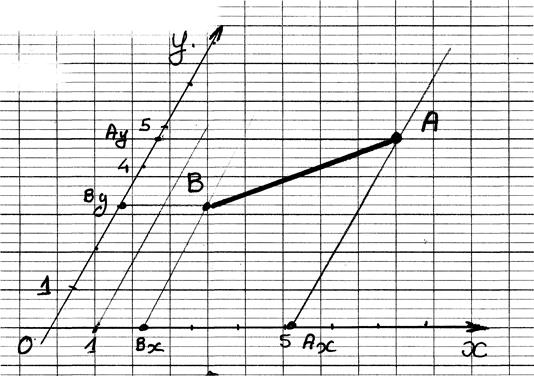

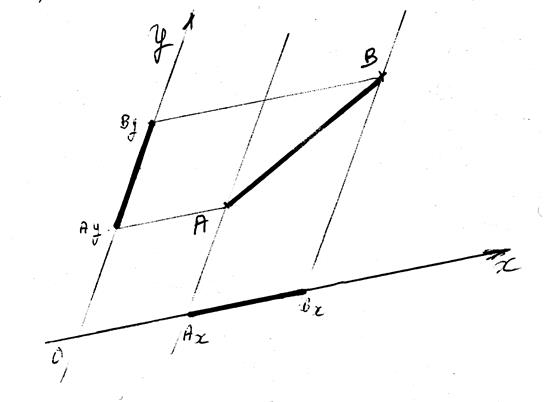

2°)  Projections du segment dans   un repère non orthogonal









Droite   y y'


Soit un repère non orthogonal :  tracer les projetées du segment AB


































Commentaires:

AB est le segment à projeter:

A' B' est la projection du segment AB sur l'axe des abscisses.(on dit aussi : le segment A'B' est l'image du segment AB sur la droite    x x' )

A''B" est la projection du segment AB sur l'axe des ordonnées. .(on dit aussi : le segment A''B'' est l'image du segment AB sur la droite    y y')

Remarquer que la longueur des segments projetés  ne sont pas identiques au segment projeté.

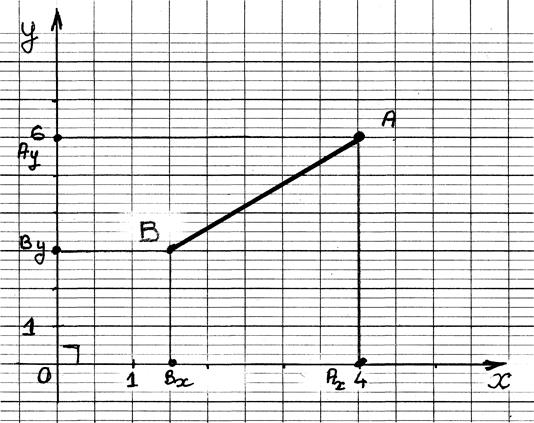

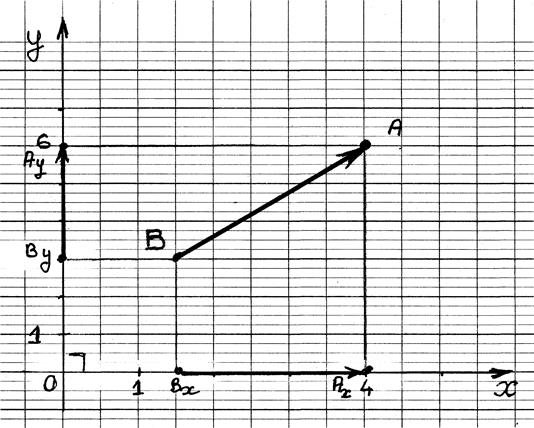

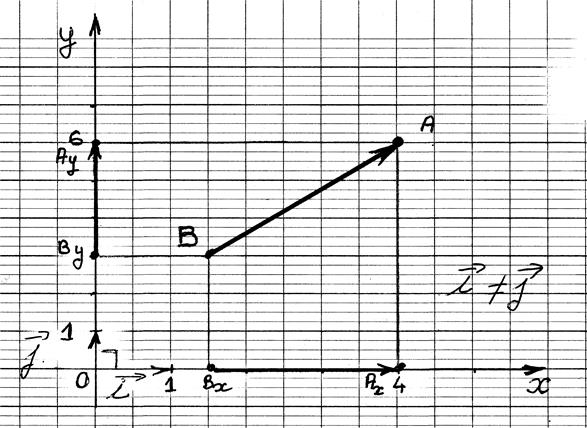

3°)  Projections du segment dans   un repère orthogonal (Orthonormal)







B


Soit un repère  orthonormé ( à compléter):  tracer les projections du segment   AB ; donner les coordonnées des deux points,








B''


échelle1
































Commentaires:

AB est le segment à projeter:

A' B' est la projection du segment AB sur l'axe des abscisses.(on dit aussi : le segment A'B' est l'image du segment AB sur la droite    x x' )

A''B" est la projection du segment AB sur l'axe des ordonnées. .(on dit aussi : le segment A''B'' est l'image du segment AB sur la droite    y y')

Remarquer que la longueur des segments projetés  ne sont pas identiques au segment projeté.





Ce cas  sera repris  avec Obj : « Pythagore »  ; et lorsque l'on  recherche la norme d’un vecteur par le calcul





TRAVAUX AUTO FORMATIFS.





EVALUATION :



Montrer par un dessin  ,la projection de deux points de direction quelconque.

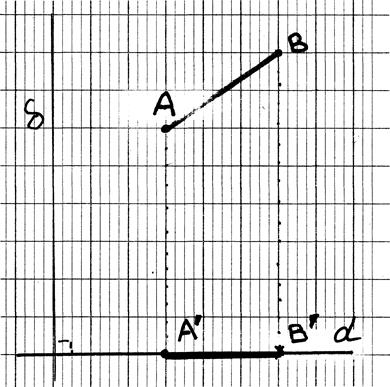

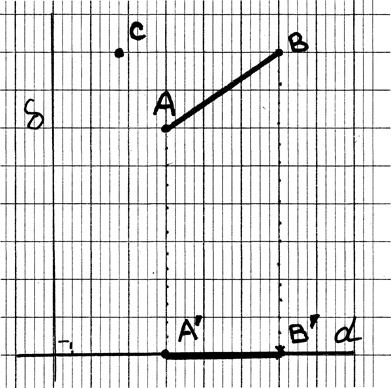

Montrer par un dessin  ,la projection orthogonale de deux points  .





N



D1



D



delta



M

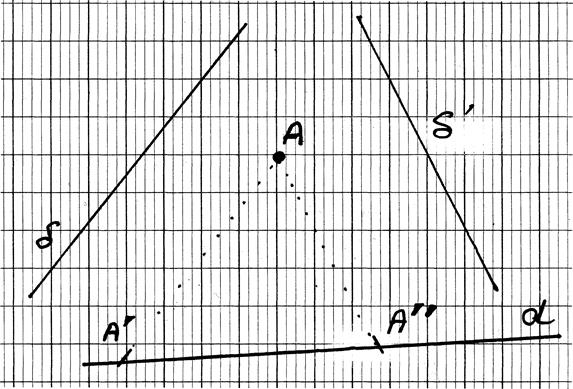

1°)  Soit le schéma  suivant ,tracez le projeté du point M et N  par rapport à   « delta » sur la droite  D et la droite D1.

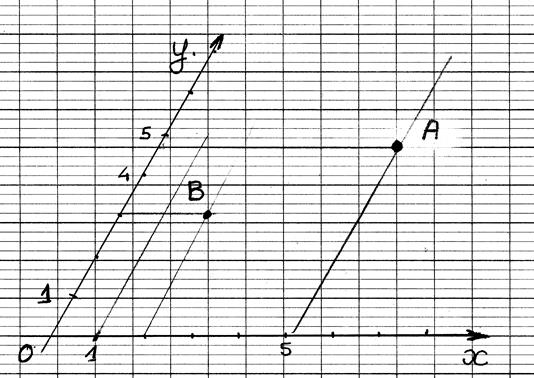

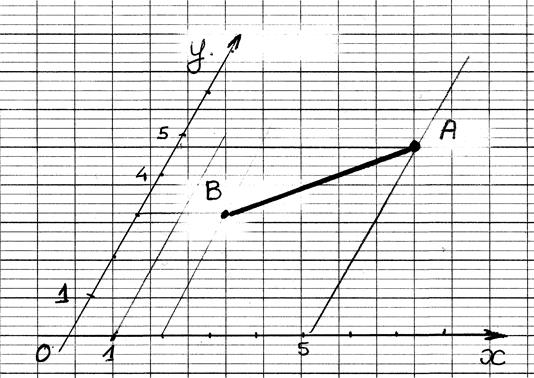

2°)    Soit un repère non orthogonal :  tracer les projetées du segment


































B

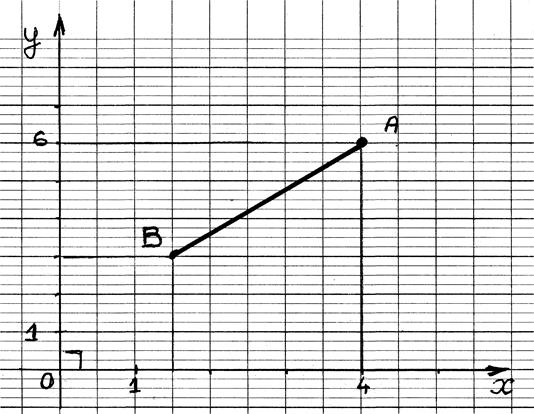

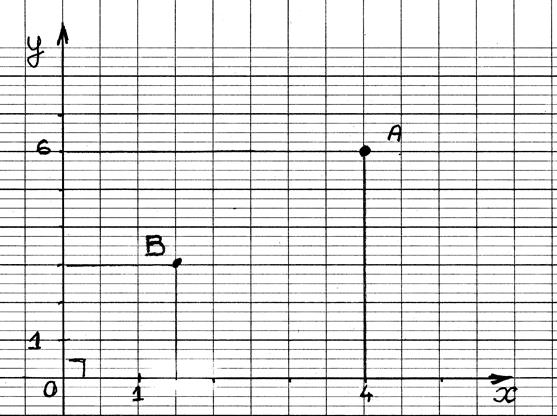

3° ) Soit un repère  orthonormé ( à compléter):  tracer les projections du segment   AB ; donner les coordonnées des deux points,




échelle1
