Travaux sommatifs : Module 1

Module :

Géométrie.

DOSSIER :  >Fiche uniquement >>>>188 – 189 – Série 2



LOGICIEL warmaths  ;   Pour Aide et  Formation Individualisée   ;  REMEDIATION   mise à /NIVEAU : niveau VI

Info conseils et consignes.



TRAVAUX NORMATIFS PRIMAIRE / COLLEGE/ Lycée

Matière : MATHEMATIQUES.        Niveau   VI

.pré requis :

dos. 178

dos 179

CALCULS sur CROQUIS COTES.

INFO COURS :



Info 1 @ « cours  sur … »   ; Info 2 @ « cours  sur  « croquis côtés » à faire… » ; Info 3 @ « cours niv 5»

Un croquis « côté » est un dessin qui fait connaître l’aspect et les dimensions ( côtes ) de l’objet représenté.

Il est représenté parfois un objet sous des vues dites : plan ; profil , coupe , section ; de face; de droite ; de gauche de dessus ; …..) qui montrent les proportions exactes de ses diverse parties : l’appelle alors croquis géométral.

Il est représenté parfois un objet sous des vues dites : de face; de droite ; de gauche de dessus ; …..) qui montrent les proportions exactes de ses diverse parties : on l’appelle alors dessin industriel .

TRAVAUX   CONTROLE

Doc WR

Les questions relatives à « ce qu’il faut retenir » , au  « savoir » se reporter aux cours .

TRAVAUX : EVALUATION



N°2  Le décimètre cube de fer pèse 7,8 kg ; quelle est la masse d’un mètre de chacune de ces barres en fer d’épaisseur uniforme de  1 cm .

Fer en T

Fer en I

Fer en L

Fer en U





N° 3   : Le  croquis ci dessous représente  une de brique creuse  , en terre cuite , dont la masse volumique est de 2,3 kg par dm3 . Calculer la masse de la brique creuse.

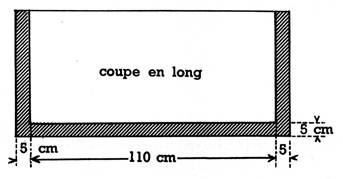

N°4 : Un bac en ciment a les caractéristiques indiquées par les croquis  ci dessous. Dire :

1°) sa capacité   en litres   ; 2°) le volumes des parois.

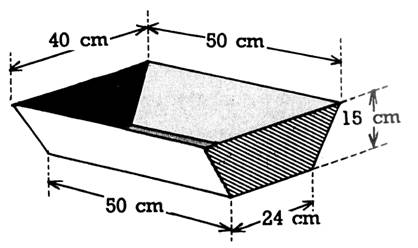

N°5 . Le  dessin   ci dessous représente un bac de lavage  en tôle galvanisée d’épaisseur négligeable. Calculer sa capacité en litres .

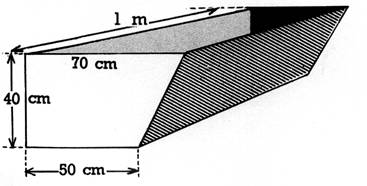

N°6 . Le  dessin   ci dessus représente une auge  en tôle galvanisée d’épaisseur négligeable. Calculer sa capacité en litres .
