COURS







Nous avons vu que l’équation d’une droite non parallèle à l’axe des ordonnées est   y = a x + b ; où « a » et « b » désignent des nombres fixés appelés « constantes » , « x » et « y » sont des variables .

Or , dans  certains secteurs professionnels on utilise   des relations à trois variables . Certaines d’entre elles peuvent être représentées graphiquement par un ensemble de courbe ou de droites : cet ensemble constitue un abaque.





Définition :



Abaque : n.m. (lat. abacus). Tailloir ,tablette formant la partie supérieure du chapiteau d’une colonne .Boulier en usage chez les Romains .

Système de lignes  tracées  sur un plan et permettant de trouver à partir d’un graphique le résultat de certains calculs numériques .



L’abaque permet de résoudre sans calcul , par simple lecture graphique , un certain nombre de problèmes professionnels .

Les grandeurs concernées sont généralement la vitesse de coupe , le diamètre de la pièce à usiner ; s’il s’agit d’un tour , ou le diamètre de l’outil de coupe , s’il s’agit d’une fraiseuse , et la vitesse de rotation .



Table à jouer ,à lire .Dressoir .



MODELES :

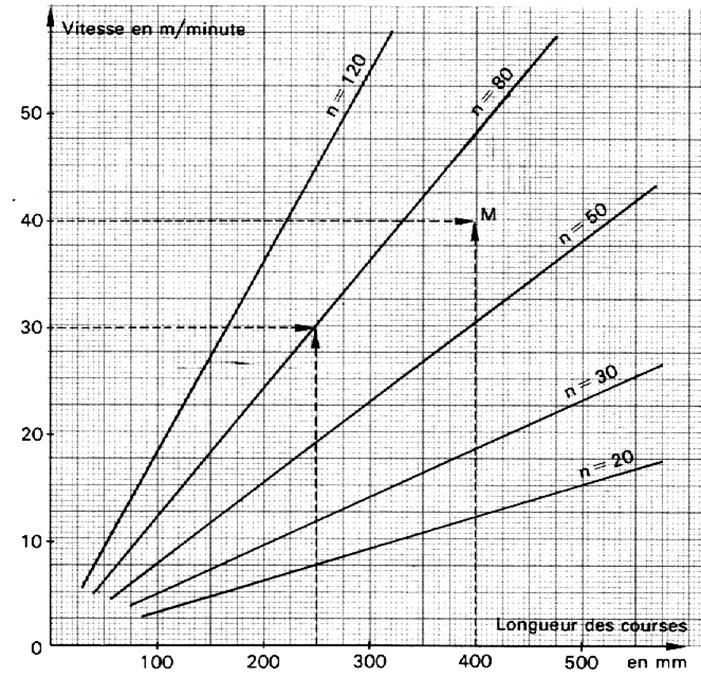

Exemple 1

Traduire ce qui se passe en M

fl5ab

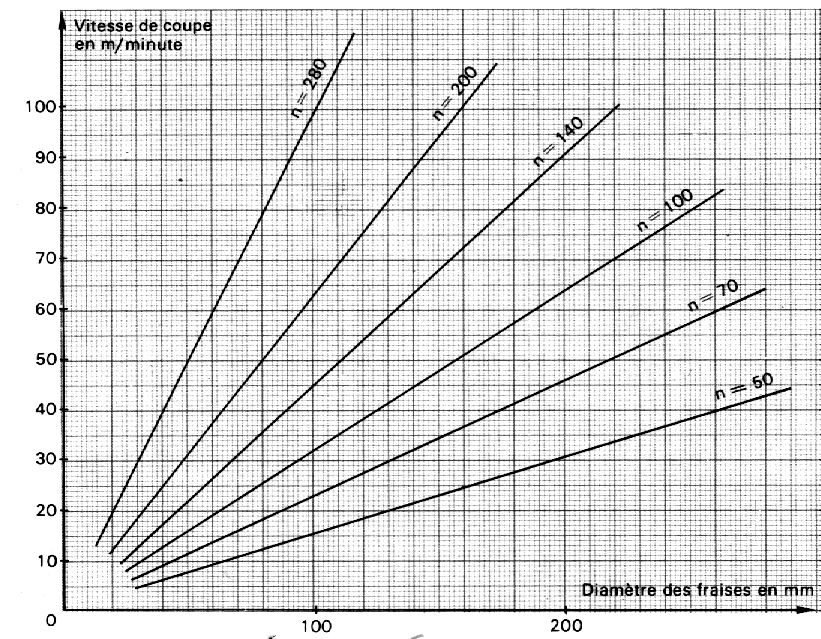

Exemple 2 :   on usine une pièce avec une fraise de 230 mm de diamètre , la vitesse de coupe imposée est de 70 m /mn .A quelle vitesse règle t -on la fraiseuse ?

fl6ab



Cet  abaque  est utilisé aux ateliers pour régler la fréquence de rotation d’une fraiseuse.




Exemple 3



abac

Expliquer ce qui se passe en :   A ; B ; C ; E





TRAVAUX AUTO FORMATIFS.

CONTROLE :

Donnez le modèle mathématique représentant la fonction linéaire.



EVALUATION :



 Construire les tables de multiplication en  « abaques »
