COURS :



L’équerre et la perpendiculaire :



Le tracé de perpendiculaires est fondamental , pour tous les corps de métiers on utilise :

·      la règle et le compas ;

·      beaucoup plus souvent l’équerre

·      et quelque fois le rapporteur ( réglable ou gabarit)



Exemples d’équerres utilisées



Equerre du dessinateur .

équer10



L’équerre du mécanicien ajusteur

équer9



Equerre à chapeau

équer12





Equerre de menuisier , et ébéniste

équer11













Equerre à onglet

Détails :

équer8

équer13



La fausse équerre qui permet de comparer un dièdre à un dièdre donné .

équer7

Angle donné :

Angles égaux à l’angle donné :

équer6

équer5

équer4

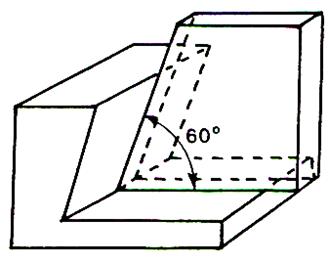

L’équerre de menuisier qui permet de mesurer certain dièdres particuliers ; dont les « rectilignes » sont de 30° ;45° ;60 °;90°

équer



L’équerre de mécanicien réglable

eque1









Les calibres d’angle  permet de vérifier un dièdre particulier .

équer2







Boîte à onglets .

Les menuisiers , les électriciens ; les encadreurs  coupent  des baguettes à assembler à 45° .

Les fentes servent de guide à une scie .

équer1














CONTROLE



Identifier les instruments suivants :





équer10



équer9



équer12



équer11



équer8





équer7









équer



équer2



équer1



EVALUATION :



Savoir utiliser ce  matériel



'mso-spacerun:yes'>  matériel
