REPERAGE DANS UN PLAN: la direction définition.

Pré requis :



Direction et projetée

Boule verte



ENVIRONNEMENT du dossier



INDEX  warmaths

Objectif précédent :   Sphère metallique

Objectif suivant : Sphère metallique

Liste des cours de géométrie plane















DOSSIER :  « Direction »     Pré requis N°1









A  )  « direction »







B) Position de la direction par rapport à une droite .







C) CAS PARTICULIER :    la direction est perpendiculaire  à une droite





















TEST

      Boule verte

COURS

     Boule verte

Devoir  Contrôle Boule verte

Devoir évaluationBoule verte

INTERdisciplinarité      Boule verte



Corrigé Contrôle Boule verte

Corrigé évaluation Boule verte













A  )  « direction » :le nom donné à la « direction » s’appelle  « delta » ; symbole : d





Une  direction est une droite « virtuelle »qui n ’ a pas de sens  ( flèche ):





(pensez  « autoroute  PARIS LILLE » cette écriture indique la direction  l’entrée de l’autoroute on choisira le sens « à prendre » )

 les droites   d1 ;  d2 ; d3   ;  sont des droites  de directions distinctes  , ( parce qu ‘elles  sont inclinées sous un angle différent par rapport au bord de notre feuille .)







d 3























B) Position de la direction par rapport à une droite :



 Cette direction peut être   sécante     à une droite   ou parallèle



1 ° ) cas où « d » est // à la droite « d » (ce cas n’a pas beaucoup d’intérêt )





Direction :d






Droite : d























2 ° )cas où « d » est sécant  à la droite « d » :





d







a ) cas général : l’angle  a est quelconque


























important si la direction coupe deux droites sécantes nous obtenons la figure ci dessous :






deux droites sécantes

D1


D1 D2

et une direction d

d









Zone de Texte: d1On peut tracer des //



Zone de Texte: d’’a « d »

Zone de Texte: d’1(les angles sont égaux)

D2















Cette figure sera utilisée avec Thales  et les triangles  semblables et  homothétiques



 C ) CAS PARTICULIER :    la direction est perpendiculaire  à une droite





Cette approche est importante pour mettre en relation   les repères orthogonaux  et les projections d’un point en vue de recherche de ses coordonnées)









d











d   et  d  forme un

(angle droit)

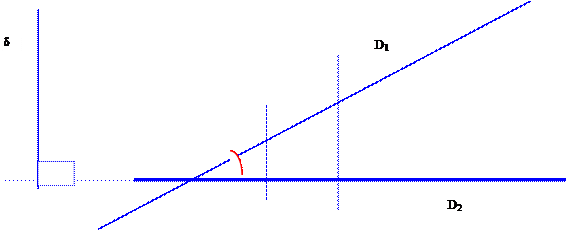

Plaçons nous dans le cas où la  direction coupe deux droites  sécantes :




























nous obtenons une « série » de triangles rectangles  ayant un même angle






CONTROLE et EVALUATION :



1 °) Qu’appelle - t- on « direction » ?



2°) Construire  une direction et une droite :



a)  Formant un angle de : 35°

b)   Formant un angle de  72°

c)  Formant un angle de   90°



3°) Construire  une direction et une droite D  ;



a)  Formant un angle de : 35°

b)  Formant un angle de   72°

c)  Formant un angle de   90°

pour chaque cas   tracer  3 droites coupant  D  // à la direction .





4°) Construire  une direction et une droite D (horizontale) ;



a)  Formant un angle de : 35°

b)   Formant un angle de  72°

c)   Formant un angle de  90°

Pour chaque figure

d)  tracer  3 droites coupant  D  // à la direction.



e)  Terminer la figure en traçant une deuxièmeD2  sécante à D ; (angle = 25°)




? CORRIGE

CONTROLE et EVALUATION :



1 °) Qu’appelle - t- on « direction »

la direction est une droite  qui n ’ a pas de sens. Elle est désignée par la lettre delta . (symbole : )

2°) Construire  une direction et une droite ( D )  :




























a)  Formant un angle de : 35°

b)  Formant un angle de   72°

c)  Formant un angle de   90°






















3°) Construire  une direction et une droite D  ;



a)  Formant un angle de : 35°

b)   Formant un angle de  72°

c)   Formant un angle de  90°

pour chaque cas   tracer  3 droites coupant  D  // à la direction .






















4°) Construire  une direction et une droite D (horizontale) ;



a)  formant un angle de : 35°

b)    72°

c)    90°

Pour chaque figure

d)  tracer  3 droites coupant  D  // à la direction.



e) Terminer la figure en traçant une deuxièmeD2  sécante à D ; (angle = 25°)
