Leçon	DEVOIR  de remédiation.
N°15	PERPENDICULAIRE - DISTANCE - HAUTEUR  et MEDIATRICE d'un segment  et BISSECTRICE d'un angle - MEDIANE.







A) Perpendiculaire et   Projetée orthogonale

1°) Projection orthogonale d'un segment sur une droite :

a)  Reproduire la figure . Construire A' et B'  , projetés orthogonaux de A et B  respectivement sur  ( D)  , et tracer [ A ' B' ]   : le segment [ A ' B' ] est le projeté orthogonal du segment [A B] .

b)      Placer  le point M , milieu de [A B]  et construire M' son projeté  orthogonal sur  ( D )  . Quelle est la position de M' sur [ A ' B' ]



Tracé 1

Tracé 2

Tracé 3 :

B ) Distance :

1°) tracer une droite  ( D )  et placer un point  distant de 5 cm  de ( D)  .

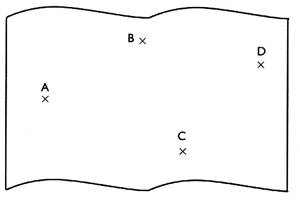

2°) sur une carte au 1 / 100 000  on trouve quatre villes  A ; B ; C et D .



A l'aide  du compas seulement , classer les distances AB ; BC ; BD ; AC ; AD et CD dans l'ordre décroisant .



C )   Médiatrice :

1°) Construire à la règle et au compas  la médiatrice   d'un segment de droite de 7,5 cm de longueur .



2°)Placer 3 points non alignés A , B et C tels que  : AB = 3 cm ; BC = 4 cm  et  = 120° .

Construire la médiatrice du segment AB puis celle du segment BC ; elles se coupent en un point  " I " .

Tracer le cercle de centre "I" et de rayon " I A " .

Que constate - t- on ? Justifier la réponse .



3°) On donne un point "B"  Construire une droite (d) dont la distance de "B" est de 2,5 cm.





D )  Bissectrice .

Tracer la bissectrice de l'angle .



Série 2 :



1°) Construire  deux droites parallèles  situées à 5 cm l'une de l'autre .

pour cela :

-          Tracer une droite ( D).

-          Tracer une droite (d) perpendiculaire à ( D) qui coupe ( D) en  "H" . ( utiliser l'équerre)

-          Placer sur (d) le point "M"  situé à 5 cm de "H"  .   ( il y a deux solutions )

-          Tracer la droite ( D') perpendiculaire à ( d ) et passant par M .





2°) Construire à la règle et au compas la médiatrice ( D) d'un segment AB de 6 cm de longueur  . Soit  "F"  le point d'intersection de ( D)  et de [ A B ] .

Placer  sur la médiatrice deux points  C et D situés de part et d'autre de  F tels que F  soit le milieu de [ C D ]  . Que représente la droite ( AB) pour le segment [ CD] . Quelle est la nature  du quadrilatère ACBD ?



3°) Placer trois points A , B et C  tels que  AB = 5 cm  , BC  = 6 cm , AC = 7 cm. Construire la médiatrice du segment [ AC] puis celle  du segment BC . Elles se coupent en O .

Tracer le cercle de centre "O" et de rayon OA . Les points B et C appartiennent - ils au cercle  ? Justifier la réponse .

Vérifier que la médiatrice  du segment AB passe par le point  I .
