COURS |
|
|
|
|
|
|
|
|
|
|
|
1°) le choix de l’unité dépend de la
nature de la longueur à mesurer .Ainsi on exprime généralement la distance de
deux villes en kilomètres , la hauteur d’une
montagne en mètre .
Les dessinateurs expriment les longueurs en centimètres ou en millimètres . Les
physiciens utilisent le centimètre et pour les mesurent très précises , les sous multiples décimaux du millimètre. 2°) Pour mesurer de très petites
longueurs telles que le diamètre d’un globule du sang ,
les dimensions d’un microbe , on utilise : a)
Le micron , en abrégé m ( mu) , est égal à 0,001 mm. b)
Le millimicron , en abrégé mm ,
est égal à 0,001 m 3°) Pour exprimer de très grandes longueurs , par exemple la distance entre deux astres ,
les astronomes utilisent : a)
l’unité astronomique : distance de la terre
au soleil , soit environ 150 millions de km. b)
L’année lumière : distance parcourue en 1an
par la lumière dont la vitesse est de 300 000 km par seconde ; c)
Le « parsec » qui est égal à environ 3,
25 années – lumière. |
|
|
|
Les
instruments utilisés pour la mesure
des longueurs ont , suivant les cas, des formes
divers et sont construits avec différents matériaux. |
|
|
|
Mesure des longueurs usuelles |
|
|
|
Mètre en bois rigide : le mètre et le double mètre sont souvent
en bois , en métal ou en matière plastique . Il ont la forme de règles rigides (mètre des
drapiers) , articulées (mètres pliants des ouvriers
du bâtiment) ou de rubans. |
|
|
|
|
|
|
|
Le

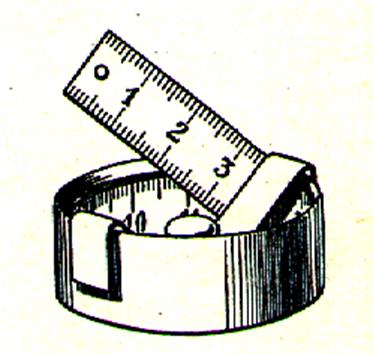

mètre à ruban en toile :
|
|
|
|
Le
mètre à ruban en toile :
|
|
|
|
Les mètres rubans sont composés de plusieurs réglettes ; la
première réglette est divisée en centimètres et millimètres et les autres
uniquement en centimètres. |
|
|
|
Le
mètre pliant en bois ou métal
|
|
|
|
Le double décimètre Le double décimètre ou décimètre sont des réglettes plates , biseautées en bois , métal , ou en matière
plastique , divisées en centimètres , millimètres et demi- millimètres .Ces
instruments sont utilisée par les dessinateurs.
|
|
|
|
Chaîne d’arpenteur : Le double décamètre , le décamètre , le
décimètre ,servent aux arpenteurs pour mesurer les dimensions d'un terrain |
|
|
|
|
|
|
|
Rayon
laser |
|
|
|
Plus fréquemment , les arpenteurs mesurent
les distances par des visées au moyen d’appareils d’optique appelés
« télémètres » |
|
|
|
|
|
|
|
Mesure des petites longueurs : Mesure de précision : |
|
|
|
Au vernier : |
|
|
|
On
trouve les « Pieds à coulisse » : Il permet de mesurer les longueurs à 0,1 mm prés ou 0,05 mm près . ( 2 centièmes de mm)
|
|
|
|
Les palmers: Le palmer est
utilisé par les mécaniciens de précision pour mesurer le diamètre d’un fil , l’épaisseur d’une tôle , etc
,…Sa partie principale est une vis très bien travaillée qui se déplace de 1mm
à chaque tour . La tête de cette vis est munie d’un tambour divisé en 100
parties égales , ce qui permet d’apprécier le
centièmes de tour , c’est à dire de mesurer une épaisseur à 0,01 mm prés |
|
|
|
|
|
|
|
|
|
|
|
Par mesures indirectes :
ce sont des mesures par comparaison
parmi lesquels on trouve : les Calibres |
|
|
|
|
|
|
|
Mesure de la longueur d’une ligne courbe |
|
|
|
Le curvimètre Pour mesurer avec précision la longueur d’une ligne courbe quelconque , on utilise un curvimètre. On déplace le long
de la courbe une roulette finement dentée ;les
longueurs parcourue sont indiquées par un aiguille sur un cadran. Le compteur kilométrique d’une voiture
est un curvimètre dont la roulette est l’une des roues du véhicule. |
|
|
|
|
|
|
|
Notions sur les
erreurs
Mesurer
la longueur d’une réglette successivement avec un double décimètre et avec un
pied à coulisse à vernier .*ensuite calculer la
différence des deux résultats ; cette différence représente « l’erreur absolue » sur la
première mesure . Evaluer l’erreur par unité de longueur choisie en divisant , par exemple , l’erreur absolue exprimée en mm
par la longueur de la réglette exprimée en mm ; on obtient ainsi « l’erreur relative » . |
|
|
|
|
|
|
|
Ce cours peut être plus complet : voir les
différents corps de métier qui utilisent tous des instruments de mesure
adaptés aux situations particulières……………………………………… |
|
|
|
|
|
|
|
Citez des instruments de mesure de longueurs. EVALUATION |
|
|
|
|
|
|
|
|
|
|
|
|
|
