Objectif:      PROJECTION  d’un point et d’un segment de droite dans un plan







                                                                                                                                                                        d

   I)  Projection d’un point   sur une droite:

                                                                                                                                   A

                         Le point  A’ est le projeté du point  A par rapport a la droite  d ;

 (le segment de droite AA’ est parallèle à la droite  d), sur la droite orientée  « axe » .

   La droite  d  indique la ligne direction de la projeté



                                                                                                        A’









II)Projection de deux points sur une droite:

·        A’ est le projeté du point A  sur l’axe



·        B’ est le projeté  du point  B sur l’axe.



·        A’ et B’  sont les projetée par rapport  à la droite de direction donnée   « d »






                                                                                                            A                                B

                                                                           d










                                                                                     A’                               B’











III) Projection d’un segment de droite:  « x » :

    Le segment   Ax Bx est le projeté  du segment  AB  sur la droite  « axe » ,par rapport à la droite d .





                                                                                                                      B

                                                                                      A




                                                           d










                                                                   A’                    B’                x









IV ) Projection  d’un segment sur une droite :   « y »



 Avec  A et B on construit le segment   AB .

           By  est le projeté de B sur l’axe  « y ».

           Ay   est le projeté de A sur  l’axe  « y ».







                                                                     y





                                                              By                                                   B










                                               Ay                                        A








                                                                                                                     d





V)  Projection  d’un segment  sur     deux droites  sécantes  (appelé aussi repère cartésien ) ,cas courant le repère  est dit  «  cartésien    ortho - normé »





Les segments de droites  AyBy   et  BxAx  sont  appelés les projetés  du segment   AB  .



                                     La norme permet de graduer les axes.

                                       Si la norme * sur x et y  est égale « mesure » le repère est dit « normé »



                                         *Voir [O,I]  et  [ O, J ]











                                          y



                                       Ay                                                       A










                                         By                          B












                                                                  Bx                                Ax        x

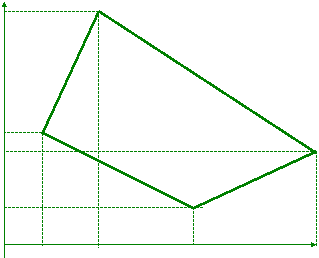

Projection d’une surface sur  deux droites:

Amusez vous à nommer les points et  reportez leur projection.

Remarquer l’ordre des lettres à comparer avec le sens de lecture  des points d’une surface


































FIN DU RAPPEL.





Voir projection d’un point  ,d’un segment ,d’une surface , d’un volume dans un repère en trois dimensions  (dit dans l’espace )



ORGANIGRAMME
