LE « CHAMP VISUEL » DU SPECTATEUR ; OUVERTURE DES ANGLES OPTIQUES

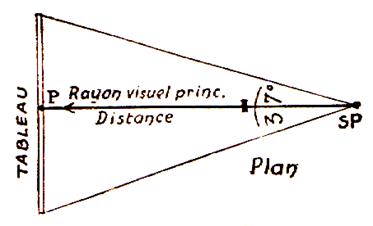

Le « champ visuel » ou « pyramide optique » est donné par l’angle visuel vertical et l’angle visuel horizontal dont les ouvertures sont respectivement de 28 ° et de 37° environ .

L’ouverture de ces angles est très approximative , rien ne permet de les préciser d’une manière absolue. Il s’agit de grandeurs moyennes  que le dessinateur peut modifier légèrement , sans toutefois dépasser 40° . La bissectrice qui est commune à ces deux angles correspond au rayon visuel principal . Le tableau lui est toujours perpendiculaire .

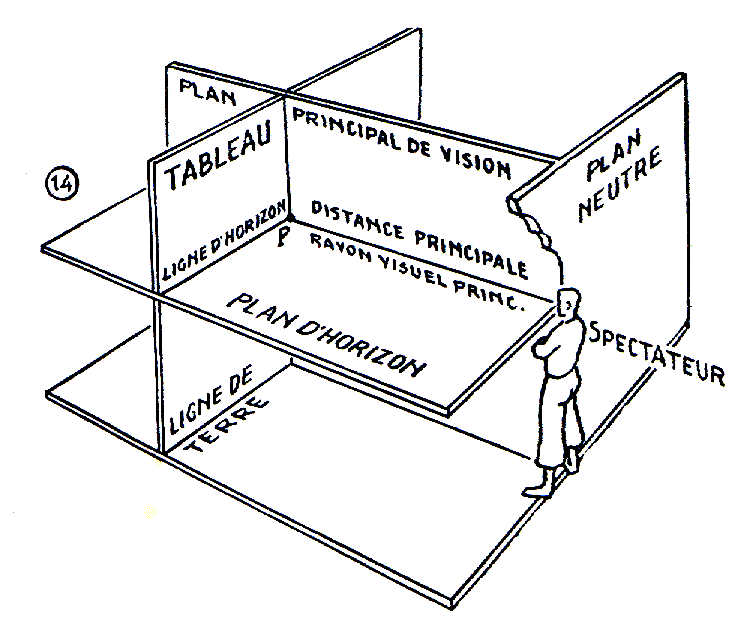

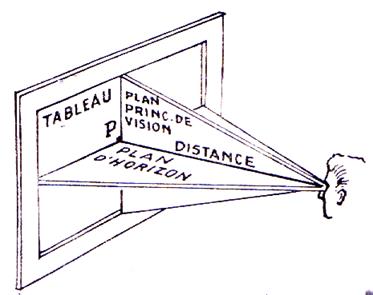

Dans une vue courante , le plan principal de vision est vertical et passe par le rayon visuel principal.

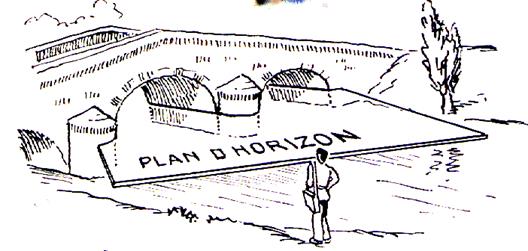

Le plan d’Horizon est toujours à la hauteur des yeux.

C’est dans ces deux plans qu’on place les deux angles optiques déterminant dans la proportion de 3 4 les limites du tableau . Pratiquement on ne considère qu’un seul de ces angles suivant que le modèle se présente en hauteur ou en largeur .

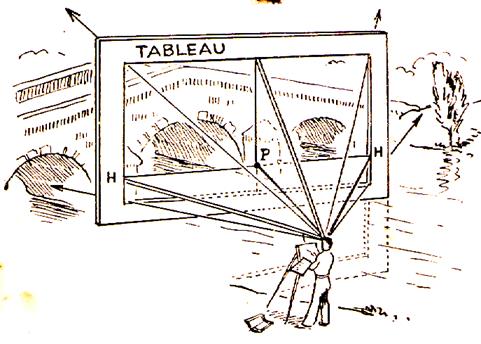

Les quatre rayons visuels partant de l’œil et passant par les angles du tableau donneront les arêtes  de la pyramide optique ou champ visuel du « spectateur »

Quand une partie du sujet manque d’intérêt on supprime la partie du tableau correspondante. Dans ce cas , le plan d’ horizon ne passe plus par le milieu du tableau .

Distance du spectateur au modèle

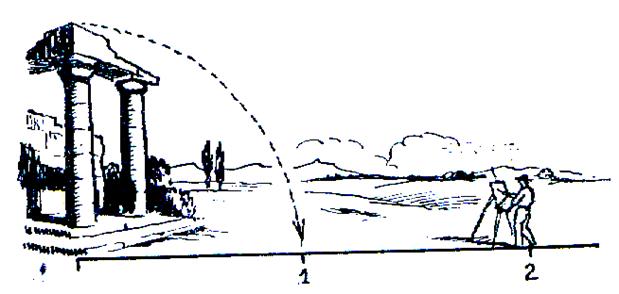

Pour  voir l’ensemble  du sujet  le spectateur se place à environ deux fois la hauteur du  modèle , si celui-ci est en hauteur , ou une fois et demie sa largeur , si le modèle est en largeur .

Eléments nécessaires à l’établissement d’un tracé théorique :
