TENSION ou « différence de potentiel » ;

1.   Le symbole :  U

2.   L’ Unité de mesure : V  (le volt)

TEST



COURS



Devoir  Contrôle

Devoir évaluation

Interdisciplinarité





Corrigé Contrôle

Corrigé évaluation



INFORMATIONS

 Pour un liquide la différence de niveau est la tension.



COURS



Voici un réservoir rempli d’eau jusqu’à un certain niveau. Ajustons à sa base un tuyau et ouvrons le robinet qui permet à l’eau de se déverser  dans un second réservoir placé plus bas.

Le liquide coule vers le bas.

La vitesse d’ écoulement dépend de la  différence de niveau , autrement dit de la hauteur de chute de l’eau.



Plus cette hauteur de chute est grande , plus est grande la vitesse d’écoulement.



Si l’on ferme le robinet , l’eau reste sous pression au niveau du robinet , prête à jaillir à nouveau dès qu’on lui rouvrira le passage.



On peut dire , de même , que l’électricité se présente à des niveaux différents. Ces niveaux s’appellent des « potentiels » et se mesure en volts.

( dans la vie quotidienne les potentiels sont de 6V, 12 V , 24 V , 220 v , 380 V .)

L’électricité , comme l’eau, a tendance à s’écouler , dés qu’elle trouve un passage.

Du plus haut niveau au plus bas , du potentiel le plus élevé au potentiel le plus bas.





TENSION : c’est pour l’ électricité une différence de potentiel :





Une différence de potentiel s’appelle « tension » : c’est en quel que sorte  une différence de niveau électrique.



C’est la tension qui est à l’origine des courants électriques.



Plus la tension est élevée, plus la quantité de courant passant par un même circuit est grande.





MESURE D’UNE TENSION.  Notée  « U »



On vient de mesurer la tension aux bornes  d’un résistor :

Calculer la mesure de la d.d.p. aux bornes d’un résistor dans les cas suivants :

calibre

Echelle

lecture

Valeur de la d.d.p.

3 V

[ 0 ; 30 [

22 divisions

 =  ;



    x =22,1 V

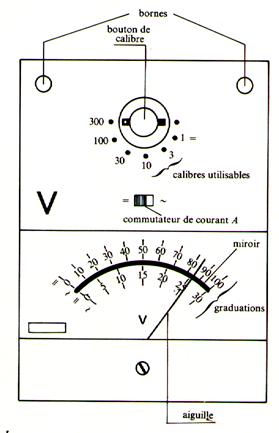

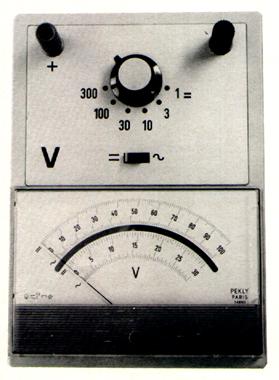

     L ‘ Appareil de mesure est un voltmètre  :




schéma



Schéma de montage  d’un voltmètre

Le voltmètre est monté en parallèle d’un résistor .



Etude d’un graphe :



Le graphique représente une impulsion électrique ; lire la tension aux instants

0,02 s : ……….. ;  0,06 s   : …………. ;    0,045 s : …………….







A quels instants la tension est-elle de :

1,5 v :……………..

3 v : ………………….

6v :…………….

Quelle est la tension maximale ? ………………A quel instant ?…………….
