DOSSIER : LES    PLANS ou FACES Parallèles .

TEST



COURS



Devoir  Contrôle

Devoir évaluation

Interdisciplinarité





Corrigé Contrôle

Corrigé évaluation





COURS



Observation N°1 :    Plan



Le plateau d’une table représente une surface  plane



Le  dessous d’une boite ( à chaussures, allumettes ;) représente un une surface plane



Commentaires : les deux surfaces planes appartiennent chacune à un plan distinct .







Observation N°2 :

Plans confondus

Poser une boite « prismatique » sur le plateau d’ une table :

On peut considérer que chaque point du dessous de la boite  est en contact  avec  la surface de la table



Commentaires : les deux surfaces sont en contact ; on peut considérer qu’elles appartiennent au même plan .

Les deux plans sont assimilés à un seul plan ; on dit que les deux plans sont confondus.



CONCLUSION :  On dira que : deux plans confondus sont dit « parallèles »



OBSERVATIONS : Poser une boite  sur une table.

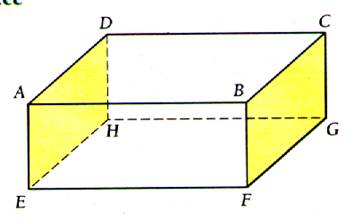

La  face du parallélépipède rectangle  ADCB est parallèle  à face du parallélépipède rectangle EHGF







Par convention la face d’appui est la surface inférieure ; elle est appelée «  première face de référence) :



La face de référence ( ou surface de référence) est la face EHGF.( on l’appelle SR1 en construction mécanique)





Parallélépipède rectangle :



Les faces sont parallèles deux à deux . :

La face ADCB est parallèle à la face EHGF.

La face ADHE est parallèle à la face BCGF

La face ABEF est parallèle à la face DCGH.



Les faces nommées en « premier » sont appelées « faces » de référence.

Remarques :

Dans un parallélépipède rectangle   il y a trois surfaces de référence ; elles sont perpendiculaires entre elles . Elles servent de départ de mesure des dimensions de la position de chaque point du volume considéré .



Le parallélépipède rectangle est toujours l’enveloppe de solide géométriquement simple ou compliqué . Ses dimensions sont les dimensions d’encombrement du solide  considéré ( les technicien diraient : dimensions hors tout )



Exemple : les plans enveloppants d’une voiture.

Il est toujours possible de placer les objets dans un volume géométrique simple.















CONTROLE:









EVALUATION:

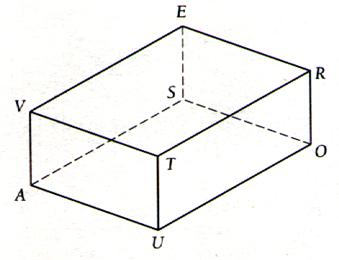

Identifier les faces parallèles
