Les symétries





Leçon

TRAVAUX d ’ AUTO - FORMATION sur



N°16

LES SYMETRIES

·«  AXE de symétrie »  et   SYMETRIE CENTRALE ;

· « ORTHOGONALITE  » ,

· « CENTRE de symétrie »  et SYMETRIE ORTHOGONALE .



TRAVAUX  N°16    d ’ AUTO - FORMATION :  CONTROLE

1°) Nommer 2 droites qui sont "axe  de symétrie" .précisez ?



2°)Compléter les phrases suivantes :



Par une symétrie centrale de ………….  "O" :

-          l'image d'un segment est ………………………………………. .

-          l'image d'un angle est …………………………….. .

-          l'image d'un polygone est ……………………………………...

-          L'image d'un cercle est ……………………………………….. .

La  symétrie centrale conserve ………………………………….. .





3°)Compléter les phrases suivantes :



Par une symétrie orthogonale ……………. ( D ) :

-          l'image d'un segment est ……………………………………… .

-          l'image d'un angle est un ……………………………………… .

-          l'image d'un polygone est ……………………………………….

-          L'image d'un cercle est ………………………………………… .



La  symétrie orthogonale  conserve ……………………………….. .







A)         Symétrie centrale :

1°) construire le symétrique de M par rapport à "O"

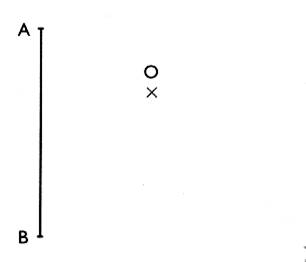

2°) construire le symétrique du segment AB  par rapport à "O"

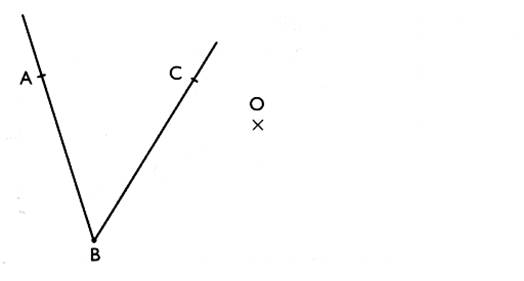

3°) Construire le symétrique de  l'angle    par rapport à "O"

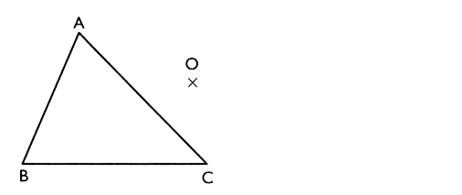

4°) construire le symétrique du polygone ( triangle)    par rapport à "O"

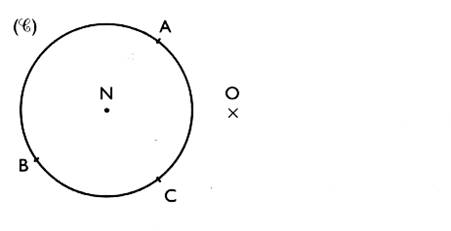

5°) construire le symétrique du cercle   par rapport à "O"





6°) tracer un segment [ A B ]  de  7 cm de longueur et placer un point O à une distance de 4 cm de la droite ( AB ) . Construire le symétrique  [ A' B' ] du segment AB par rapport à O . vérifier que le symétrique du milieu "N"  du segment AB  est le milieu N'  de  [ A' B '] . On dit que la symétrie  centrale conserve le milieu .

7°)





Tracé : dessiner cette figure sur une feuille  ( prendre une feuille de calque)





Dessiner avec la règle et le compas la symétrie de la figure ci-contre  de centre S .



Suite sur le CD :  pour en faire plus !!!!!

Symétrie centrale  ( cours 1)

Evaluation 2

Symétrie centrale   (cours 2 )

Evaluation 3

B ) Symétrie orthogonale :

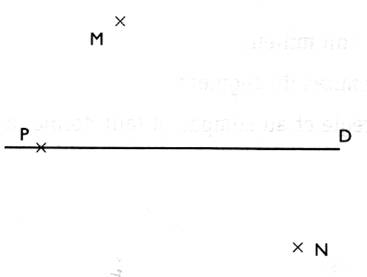

1°)   Construire le symétrique orthogonal du point M , N et P .



2°)  Construire le  symétrique orthogonale du  segment AB  , par rapport à la droite ( D ) .















3°)    Construire le  symétrique orthogonale du  segment AB  , par rapport à la droite ( D ) .











3° )   Construire le  symétrique orthogonale du  segment AB  , par rapport à la droite ( D ) .



4°)Construire  les symétriques des droites ( d 1 ) et ( d2 ) parallèles par rapport  à la droite  ( D) .

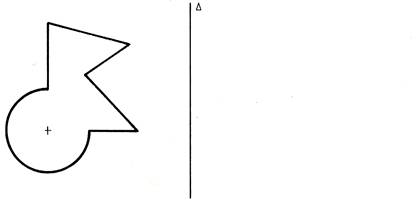

5°) Dessiner la figure ci-dessous  dans la symétrie orthogonale d’axe  « delta » . Pour cela il faut déterminer l’image de certains points .

Laisser  les droites perpendiculaires à « delta » apparentes

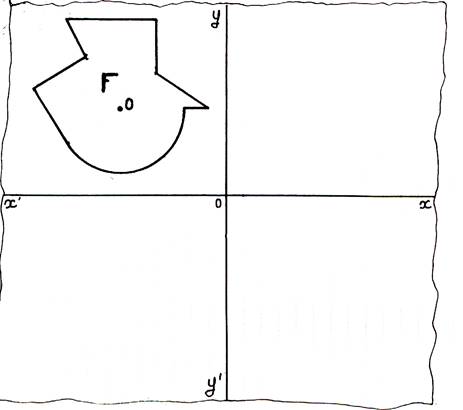

Travail de synthèse  COMPOSITION de deux symétries orthogonales d’axes perpendiculaires.

  xx’  et yy’ sont deux droites perpendiculaires sécantes en « O ».Dessiner l’image F’ de la figure  « F » dans la symétrie orthogonale d’axe x’x  puis l’image « F’’ » de la figure « F’ » dans la symétrie orthogonale d’axe yy’ .
