Devoir  pré requis : somme de vecteurs forces

Pré requis 1 : mécanique (généralités) Pré requis : STATIQUE

FEUILLE DE DEVOIRS :

NOM	Classe :	Date
Prénom :

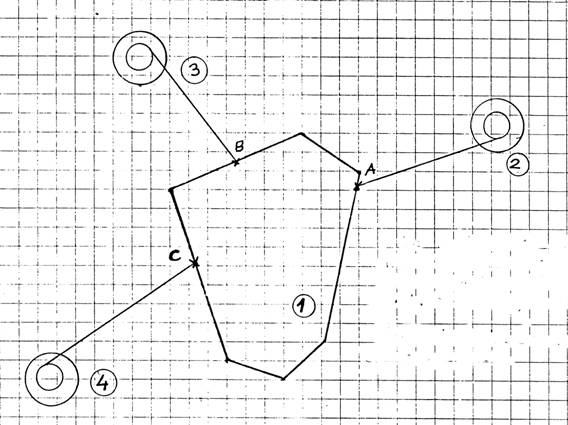

Problème : Le système N°1 est soumis à trois actions exercées par l’intermédiaire de trois fils reliés à trois dynamomètres.( le solide 1 est en carton, sa masse est négligeable )

Q1 : Complétez le schéma (nommer les actions)

Q2 : Sur le schéma représentez les vecteurs forces (en vert ou bleu)) . (les valeurs seront relevées sur le montage ,au tableau. ) ( norme du vecteur : 1 N = 5 cm )

Q3 : tracez proprement sur la feuille le tableau de l’inventaire des forces et de leurs caractéristiques . Puis compléter intégralement ce tableau.
