DOSSIER :   MECANIQUE.

Suivant : étude de l’équilibre d’un corps sous l’action de deux forces ‘ Action et réaction).

INFORMATIONS PEDAGOGIQUES :

N°  Pré requis

 1°) Caractéristiques d’une force.

 2°) Le poids

3°) Détermination du centre de gravité  du carré , rectangle, cercle , triangle.. ( vue en collège)

4°° le vecteur .(vue en collège)

Matière :SCIENCES

 « TRAVAUX »





TITRE :    Représentation graphique du poids  ( Force gravitationnelle )

* remédiation : ces documents peuvent être réutilisés ( tout ou partie) pour conclure une formation .

Leçon

Titre



LE POIDS : Représentation graphique et ses caractéristiques .



COURS





L’attraction terrestre.





terre



Le poids est une force dû à la gravitation .



L’attraction terrestre. : elle s’exerce en tous points de la terre.









Dessiner un exemple :





terre2

Ainsi les forces vont toujours de paires : pas d’action sans réaction, c’est à dire pas de force sans force directement opposée.

Mais « action » et « réaction » sont appliquées sur des corps différents, en contact ou non, en repos ou en mouvement.





















a)











9@ INFO plus ( expériences)





Equilibre d’un point matériel :





Un point matériel soumis à l’action d’une seule force , son poids par exemple, ne reste pas en équilibre.

Exemple : on lâche un morceau de craie , « il tombe », donc il n’est pas en équilibre. Or à partir du moment où on le lâche, une  seule force agit sur lui : son poids, qui est une force verticale, de sens de haut vers le bas*.

craie













Voir description de l’ expérience : info plus.







Expérience :

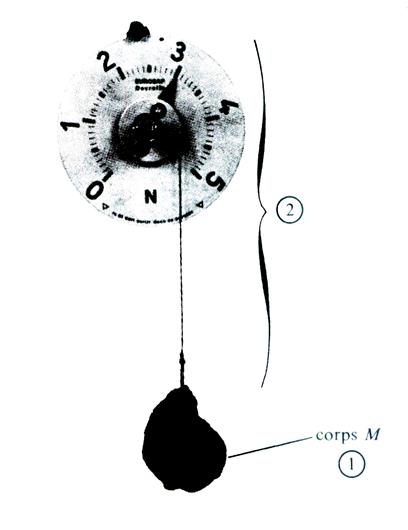

On suspend un objet 1 accroché au fil du dynamomètre





mgEx2b

Observation :



Le corps M  exerce sur le fil du dynamomètre une force de 3 newtons .





On en déduit que le poids du corps M est de 3 N.





Tracer la représentation graphique de l’action   dont les caractéristiques sont données par le tableau ci-dessous.

Unité : mgF3





Action

Nature

D

S

I (N)

P.A.

Modèle mathématique









3







Poids



D

G

P









































On suspend un objet 1 accroché au fil du dynamomètre

Le poids du corps M est de 3 N.

 P


mgEx2b

Unité :  mgF3

Pour ne pas surcharger le dessin on dessinera le vecteur P en dehors de la figure . On place un point que l’on appelle G.

A l’aide de l’unité donné on dessine un trait dont la longueur est proportionnelle à l’intensité.



Représentation graphique du poids.

C’est un vecteur orienté vers le bas.



 P


            G









































On repérera le centre de gravité du corps M par un point appelé « G »

Ligne : Horizontale  (sol)





TRAVAUX    AUTO - FORMATIFS



CONTROLE



  1. Comment nomme -t –on  le poids d’application du poids.









  1. Construire le tableau qui recense les caractéristiques du poids de   3,5 N .









EVALUATION





1°) Représenter le poids  M





mgEx2b



Construire et remplir le tableau qui recense les caractéristiques du poids M.
