 Pour  expliquer ce que sont les caractéristiques de l’électricité on prendra en exemple le circuit d'un liquide.






COURS





        Un circuit c'est pour un liquide un ensemble de tuyauteries parcourues par un courant permanent.







Descriptif du circuit hydraulique :

 Soit deux réservoirs d'eau situés à deux niveaux différents : le plus haut se déverse par un tuyau dans le second. Une pompe placée à la sortie du second réservoir refoule l'eau dans le réservoir supérieur par un tuyau de même grosseur que le premier.



Il s'établit ainsi un courant d'eau permanent dont les caractéristiques sont les suivantes:

1

Une différence de niveau entre les deux réservoirs (hauteur de chute)



2

Une dimension de tuyau



3

Un débit de courant





 L'électricité  , comme l'eau , peut se présenter également sous forme d'un circuit permanent.





 La pompe est remplacée par un générateur d'électricité ( dynamo , alternateur, batterie de piles ) dont le rôle est de fournir en permanence de l'électricité à une tension déterminée.



Un circuit électrique permanent est caractérisé par :



Circuit électrique

Analogie avec un circuit hydraulique



1 ) Sa différence de potentiel  ou Tension

Différence de niveau



2 ) La conductance ou la résistance de ses divers éléments     ( radiateurs, ampoules ,appareils électrique….)

Ce qui correspond aux dimensions des tuyauteries  hydrauliques



3 )Le débit de courant, appelé aussi "intensité"

Le débit du courant





L’essentiel :



Générateurs :

Toutes les sources d’énergie  électrique sont appelées  «  générateurs ».



Alimentation :

Dans le circuit électrique , l’appareil qui fournit le courant électrique  est souvent appelé «  alimentation ».



Récepteur :

Les  appareils ( lampes ; appareils de chauffage , aspirateur ,ordinateur , chaîne HIFI ;  micro onde ;appareils de cuisine ,….)  qui transforme l’énergie électrique doivent être reliés à une alimentation pour fonctionner .Ils reçoivent  le courant électrique produit par cette alimentation , c’est pourquoi  on les appelle des « récepteurs »



Conducteurs et isolant :

Un récepteur fonctionne si les matériaux placés entre lui et le générateur sont conducteurs . Il ne fonctionne pas si  un matériau  isolant  se trouve  en l’un  quelconque des points du circuit .

Les métaux  et leurs alliages sont conducteurs  . Le verre , le Plexiglas , le bois sec , etc. , sont des isolants .

Constitution d’un circuit électrique :



Un circuit électrique  est constitué par un générateur et par un ou plusieurs récepteurs reliés entre eux par des conducteurs . L’ensemble forme une chaîne ininterrompue.

L’interrupteur :

Dans un circuit électrique , un interrupteur permet :

-         d’établir le courant électrique ( interrupteur fermé )

-         d’interrompre le courant électrique ( interrupteur ouvert) .



Montage d’un « Circuit en série ».



Les appareils montés en série  sont toujours placés les uns à la suite des autres .



Exemple de circuit simple .



Que représente  ou que désigne les lettres suivantes  ? :

G :

K :

A :

M :

N

V :

Dans un circuit « série » , l’intensité du courant électrique est la même en tout point du circuit électrique . On peut placer l ’ ampère - mètre en un point quelconque du circuit « série ».



*Remarque :  lorsque les récepteurs  sont montés en série , si l’un d’eux tombe en panne , tous les autres ne fonctionnent plus . C’ est pourquoi  , le montage  de récepteurs en série n’est généralement  pas utilisé  dans les installations domestiques et industrielles .

Voir le PB des guirlandes de sapin de Noël , qui lorsqu ‘ une  ampoule « grille » , l’éclairage s’interrompt .



Schéma du   montage en série





Autre exemple de montage en série  : ( voir : expérience sur  les effets du courant électrique)









:
















Schéma d’un montage en parallèle

Identifier les composants du circuit .

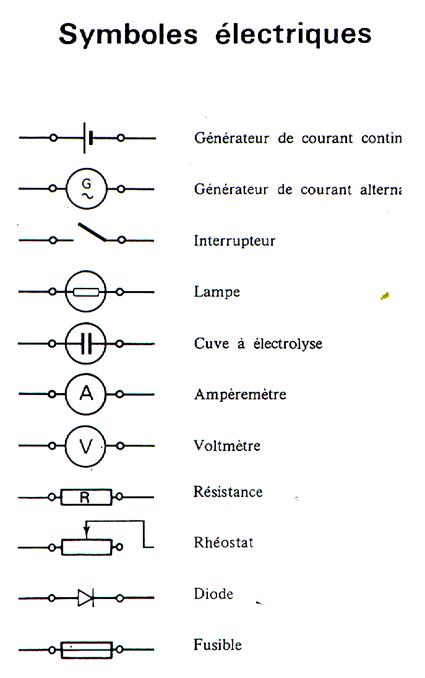

Chaque élément du circuit électrique est représenté par un symbole normalisé :













Document 1 : SYMBOLES UTILISES EN ELECTRICITE











CONTROLE :



1°) Décrire un « circuit » électrique simple .

2°) Caractérisez un circuit.



EVALUATION:



1°)Dessiner un circuit simple ; ( désigner les éléments constituants )

2°) Dessiner un circuit dit «  montage  en série »

3°) Dessiner un circuit  dit « montage en parallèle »
