RÉSOLUTIONS GRAPHIQUES DES PROBLEMES

Série précédente  :         Déjà étudiés :  exemples

Série suivante :         Autres exemples de tracés





Pré requis - Etude des droites dans un repère.



RÉSOLUTIONS GRAPHIQUES DES PROBLEMES D’ ALGÈBRE

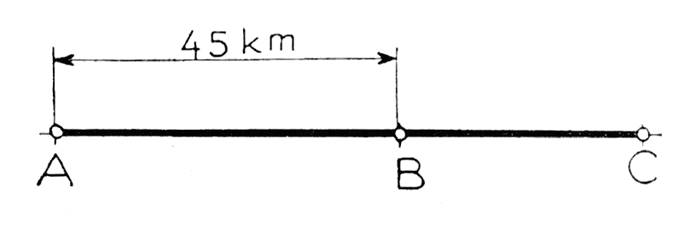

 PROBLÈME I. Trois villes A, B, C, sont placées dans cet ordre sur une route et la distance de A à B est 45 km. Un cycliste part de A et au même instant un piéton part de B, tous deux se dirigent vers C. La vitesse du cycliste est 4 fois celle du piéton.



1°) A quelle distance de B le cycliste rattrapera-t-il le piéton?



2°)   Tracer le graphique des deux mouvements en portant en abscisses les temps (1 cm pour I heure) et en ordonnées les distances comptées a partir de A (1 cm pour 10 km). On supposera que la vitesse du piéton est de 5km/h.

3°)  Chercher sur le graphique à quelle distance de B était le piéton quand son avance sur le cycliste n’était plus que de 9 km.



SOLUTION :



Soit « x »  le temps (en heures) écoulé à partir de  instant du départ. La distance (en km) du cycliste à la ville A est donnée par p = 20x. La distance (en km) du piéton à la ville B est donnée par 5x, donc sa distance à la ville A est donnée par y  =5x+45.



av1



1°) Le cycliste rattrape le piéton quand ils sont à la même distance de A.

On a donc, à cet instant             20  x         =  5x + 45

Résolvons I ‘  équation              15 x  =              45

                                                            x = 3

     Le piéton a parcouru     15  km         . C’ est la distance de B au point de          rencontre.

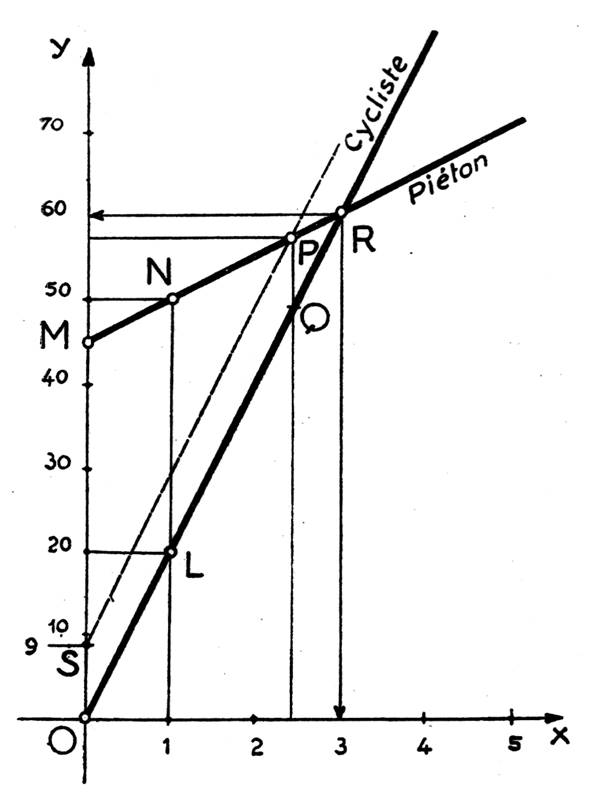

2°)      Traçons deux axes Ox et Oy . La distance parcourue par le cycliste, s’exprimant par la formule y = 20 x  , est représentée par une droite passant par l’origine et parle point L ( x = 1, y = 20).

av5



La distance qui sépare le piéton de A étant donnée  parla formule y = 5 x + 45 est représentée par une droite qui passe par le  point M ( x =0, y  = 45 ) ;        et par le point N  ( x = 1, y = 50) .   Nous constatons que les deux graphiques se coupent au point R d’abscisse « 3 »   et d’ordonnée 60.   donc :      La rencontre a lieu 3  heures après le départ à  l5 km de B.



3°) Il nous faut chercher un point P du graphique de la marche du piéton, tel que sl l’on mène la parall­èle par ce point à O y , elle         rencontre le graphique de                                              la marche du cycliste au point Q tel que QP  = 9

 En effet, pour une telle position, le piéton a bien 9 km d’avance sur le cy­cliste.

Considérons le point  S de O y  d’ordonnée « 9 ». Le         quadrilatère OSPQ est un

parallélogramme. Il suffit donc de mener par S la parallèle au graphique représentant la marche du cycliste, qui rencontre l’autre graphique en P. On constate sur le gra­phique que ceci a lieu environ 2 h 30 mn après le départ, le piéton étant à 58 km de A ou 13km de B.



Vérification algébrique.



Le piéton a 9 km d’avance sur le cycliste si la diffé­rence des distances à A du piéton et du cycliste est égale À 9.



On a donc:                                           5x+ 45 —20x  =  9



Résolvons l’équation                     5x — 20x = 9 — 45
                                                                       15x = 36



ou                                               x  = 2 heures 24 minutes.



La distance parcourue par Ie piéton est de            = 12km



Nous avons déterminé, par le calcul, le problème avec exactitude, mais la solution graphique donne plus rapidement une valeur très approchée (on ne trouve pas obligatoirement le même résultat, le premier n’étant qu’approché).



RÉSOLUTIONS GRAPHIQUES DES PROBLEMES D’ALGÈBRE

 PROBLÈME II .

Une auto fait un voyage aller et retour, sans arrêt, entre deux villes A et B. A l’aller (sens de A vers B), elle dépasse un cycliste au milieu du par­cours AB; au retour, elle le croise au quart du parcours à partir de B. Les vitesses des deux mobiles sont constantes.



1°)  Si x km représente la distance des deux points de rencontre, exprimer en fonction de x les distances parcourues par les mobiles dans l’intervalle des deux rencontres. En déduire le rapport des vitesses.



2°) La vitesse du cycliste est 20 km/h. Le temps écoulé entre les deux ren­contres est I h 30 minutes. Calculer la distance AB. Préciser la position du cycliste au moment du départ de l’auto.

3°)  Représenter sur un même graphique la marche de l’auto et celle du cycliste. Coordonnées des points de rencontre.

Equation de la droite qui représente la marche du cycliste.

















SOLUTION

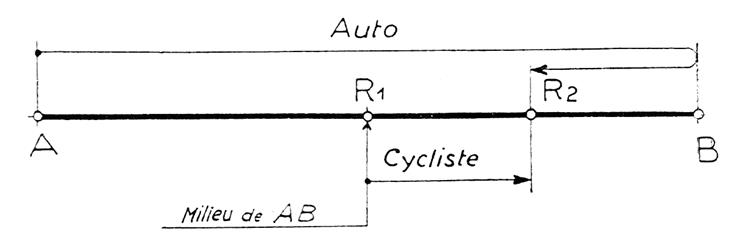

1°) Représentons par un segment AB la distance des deux villes (fig. ci dessous) L’automobile dépasse le cycliste en B1 milieu de AB et le croise ensuite en R2  au milieu de R1B. La distance parcourue par le cycliste est R1R2  mesurée par « x » ,  tandis que la voiture effectue le trajet R1B + BR2. Comme R1B = 2R1R2 = 2x, on en conclut que la distance parcourue par l’automobile est 3x.



av6



Les distances parcourues étant proportionnelles aux vitesses, on peut écrire:

                           vitesse du cycliste  / ( x )  =    vitesse de l’automobile  / ( 3x )



ou                             vitesse du cycliste /   vitesse de l’automobile  =   1 / 3



2° ) La vitesse du cycliste étant 20 km / h, celle de la voiture est de 60 km/h. Pendant   1 h 30 mn, la distance « x »  parcourue par le cycliste est:

                                       20 x 1,5 =  30



La distance AB étant « 4 x »   est donc 120 km.



Les distances parcourues étant proportionnelles aux vitesses, pendant que l’automobile parcourt le segment AR1 de 60 km, le cycliste  fait



60 km  / 3  = 20 km



La distance AR 1  étant de 60 km, quand l’automobile part de A, le cycliste est à 6Okm—2Okm = 40 km  de  A.

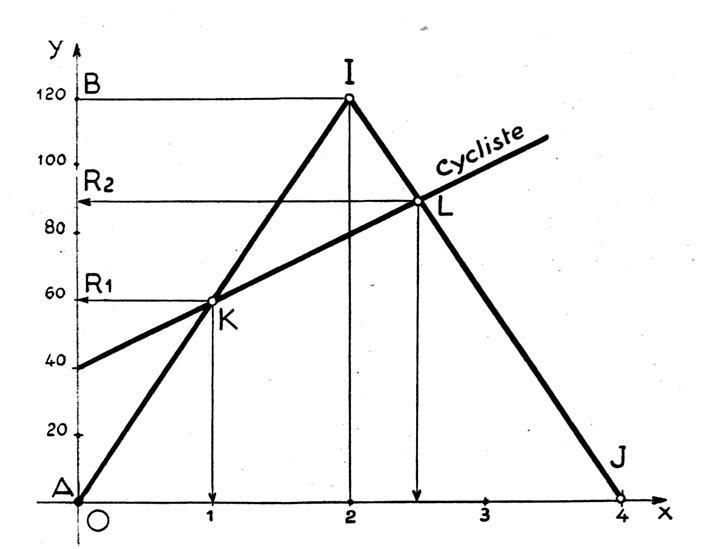

3° )            Traçons deux axes de coordonnées (fig. ci dessous ). Portons les distances en ordon­nées (1 cm = 20 km) et les temps en abscisses (2 cm pour i heure).



La marche de l’auto est représentée par deux segments de droite ; l’un joint l’origine A au point I d’abscisse 2 et d’ordonnée 120 (puisqu’il faut 2 heures pour parcourir la distance AB ) ; l’autre joint I au point J d’abscisse 4 et d’ordonnée nulle (ce segment représente la marche de l’auto pendant le retour). Soient K le point de AI correspondant au milieu de R1 de AB, et L le point de IJ correspondant au milieu R2 de R1B. Le graphique représentant la marche du cycliste passe par les points K et L.

av3



Le point « K »   a pour coordonnées   (1 ; 60) ; le point « L » : ( 2,5 ; 90) .



On peut trouver l’équation de la droite KL par la méthode ( Equation d’une droite de pente donnée passant par un point donné) . L’équation cherchée étant de la forme



y = a x + b



sl on donne à « x »  les valeurs respectives de « 1 » et « 2,5 », on doit trouver pour « y »  les  valeurs 60 et 90.  ce qui nous permet d’écrire le système :

60       =      a   +  b

et                              90       =   2,5a +  b



Retranchons la première équation de la seconde.

                                                            On a         30 = 1,5a

Soit   :                                                         a =   30  / 1,5

                                                                       a  =      20



En portant cette valeur de « a »   dans la première équation, on obtient b = 40. L’équation de KL est donc y = 20x + 40.



On constate que le point de rencontre avec O y  correspondant à x = O, a bien pour ordonnée 40.



PROBLÈME III.

On considère un triangle ABC dont les mesures des côtés sont:

AB = 16 cm, AC = 19 cm, BC 12 cm. Par un point M du segment BC, on trace la parallèle a AB qui coupe AC en P, puis la parallèle à AC qui coupe AB en Q.



1°)  Evaluer en fonction de BM x, le périmètre 2y du parallélogramme MPAQ. Variations de y et représentation graphique.



2°)  Déterminer x pour que y ait une valeur donnée a et discuter:



a) par le calcul;



b) graphiquement.

Application numérique y = 18.



SOLUTION

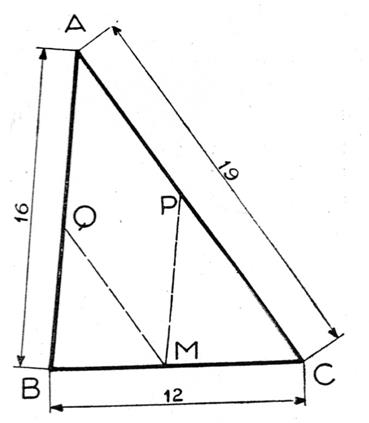

1° ) Le quadrilatère APMQ est un parallélogramme (par construction)

(fig. ci dessous ).



Le demi- périmètre est    y =MP + MQ

Dans les triangles homothétiques

CMP et CBA, on a



                     CM / CB =  MP  / BA

Soit       (12 - x ) / 12  =   MP / 16



MP est une quatrième proportionnelle .

On tire



MP =  [16  ( 12 - x )]  / 12

av4



Les triangles BMQ et BGA sont homothétiques par rapport à B, doue

                                       BM / BC= MQ  / CA



soit

                               x / 12  =   MQ /            19

    ou                             MQ   =  ( 19 x) / 12









L’ expression du périmètre en fonction de z est donc:



  y =   [ ( 12 - x ) 16 ] / 12  +   19 x / 12





soit     y   =  [ 12 ´ 16  -  16 x  + 19 x ]  / 12



           y =   [ 12 ´ 16  + 3 x ]  / 12





          y =   ( x / 4 ) + 16



C’est une fonction linéaire. La représentation graphique serait une droite si « x »  pouvait prendre des valeurs arbitraires. Mais, dans le cas présent, M décrivant le segment BC, « x »  varie entre O et 12. Le graphique est un segment de droite dont les extrémités ont pour coordonnées

            D(x=O,  y =16),      E(x =12, y=19 )

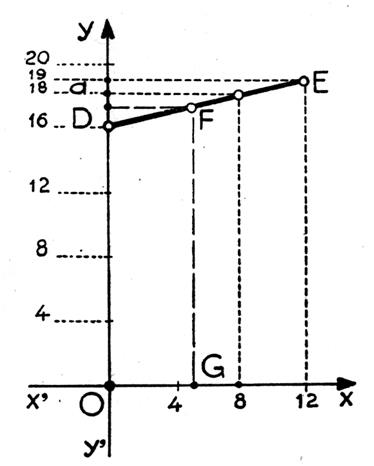

Nous traçons le graphique (fig. ci dessous ) en prenant une unité égale à  5/4  mm.

av2

2° )     Méthode graphique. Supposons que y ait une valeur donnée a. Comme « y » varie entre 16 et 19, le problème admettra une solution si 16 ≤ a ≤ 19. Graphiquement, on obtient la valeur de « x »  correspondante en menant par le point de y’y d’ordonnée a la parallèle à Ox qui ren­contre le segment DE en F, la paral­lèle à Oy passant par F rencontre Ox au point G dont l’abscisse est la valeur cherchée.



Si a = 18, en construisant le graphique on trouve   x=  8.



Méthode algébrique. Pour que « y »  ait la valeur donnée « a » , « x » doit être solution de l’équation.

x

       + 16 = a

4

            ou       x +  64   =   4a

                         x   = 4a — 64.



Cette valeur conviendra si elle est comprise entre O et 12, donc si on a les deux inégalités (ou égalités)

                        4a —  64  ³  O
                        4a —  64    12.
            La première donne           4a
³    64       soit     a ³ 16,
            La seconde donne 4a ≤    76       soit     a  ≤ 19.
            Soit, en résumé      16 ≤   a       19.



Application numérique. Si a = 18, on a:

                                  z

                                  +   16 =      18

                                   4

                                  x
          soit                   =   2
                                  4



                              x   = 8

Cette valeur convient puisqu’elle est comprise entre O et 12.



FIN DES PROBLEMES RESOLUS .





SITUATIONS  PROBLEMES  (corrigé non fourni )



Problème 4 . Deux villes A et B sont distantes de 120 km. Un motocycliste part de A à 8 h et se dirige vers B à 40 km à l’heure. Une automobile part de B à 9 h 20 mn et se dirige vers A à 60 km à l’heure.



1°) Représenter graphiquement la marche des deux mobiles.



2°) Déterminer graphiquement l’heure et le lieu de la rencontre,



    3° )  Solution algébrique.              (B.E.P.C. BESANçON.)



Exercice 1  .. Première figure.



Tracer deux axes de coordonnées rectangulaires OX et OY. Placer sur OY le point A d’ordonnée + 4 et sur OX le point B d’abscisse — 3 (le centimètre est pris pour unité).



Calculer AB.



Calculer l’abscisse du point C de OX tel que le triangle ABC soit isocèle. On trouvera trois solutions correspondant aux trois cas possibles : AH = AC

BA=BC; CA=CB.









Exercice 2   . Deuxième figure.



Tracer deux axes de coordonnées rectangulaires OX et OY.

Placer le point A de coordonnées, x = 0, y = 4, le point B de coordonnées    x = —3, y = 0, et le polnt C de coordonnées x = 7 / 6  ,  y = O (le centimètre est pris pour unité).



1°) Trouver l’abscisse du point D de OX tel que le triangle ABD soit rectangle en A.

2° ) Calculer la distance AD et le rapport    ( AB / AD ) .



3°) Calculer l’abscisse du point E de OX tel que

la mesure algébrique de EB par la mesure algébrique de ED est égale à la fraction moins 3 sur 4.



     Que dire de la droite AE?

( B.E.P.C. BORDEAUX)



Problème 6 ..



Un alliage d’or et de cuivre a un volume de 1 cm3 . La densité de l’or est 19,3 et celle du cuivre 8,8.

1°)             évaluer la masse  « g »  de l’or contenu dans cet alliage en fonction de la masse  « x » du cuivre, masses  exprimées en grammes. Représenter graphiquement la varia­tion de la masse de l’or en fonction de la masse  du cuivre. Sur les deux axes, 1 g sera représenté par 1 cm.



2°) Evaluer la masse totale « z »  de l’alliage en fonction de la masse du cuivre qu’il contient. Représenter graphiquement la variation de cette masse totale en fonction de la masse de cuivre, sur la même figure que dans la première question.

3°) Déterminer graphiquement de la masse de l’or contenu dans l’alliage lorsque la masse  totale  est 10 g.

40)            Déterminer graphiquement la masse d’or contenu dans l’alliage lorsqu’il est égal à la masse du cuivre.





Problème 6. Un voyageur qui se rend à pied de la ville A à la ville B part à midi en faisant en moyenne 80 m à la minute. A une certaine distance de A, il monte dans un autobus qui part à midi 22 mn de A pour aller également en B, faisant en moyenne 40 km à l’heure.

Le voyageur arrive 1  h 6 mn plus tôt que s’il avait continué à  marcher à pied.



On demande



1°) A quelle distance de A il est monté en autobus



2°) Quelle est la distance de A à B.

3°) Représenter graphiquement le mouvement du voyageur, du point de départ au point d’arrivée, en prenant en abscisses les temps (i mm pour une minute) et en ordonnées les espaces (1 cm pour 1.000 m).

Ecrire l’équation du mouvement correspondant aux deux parties du trajet du voyageur.



4°) Indiquer comment on peut, à l’aide du graphique, retrouver les résultais des deux premières questions.

(B.E.P.C. RENNES.)



exercice 3   . On considère le triangle ABC dont les côtés ont pour longueurs BC = 3 cm, CA = 6 cm, AB = 5 cm. Soit E un point variable du côté AC. La parallèle menée à AB par E coupe BC en D et la parallèle à BC menée par E coupe AB en F. On pose AE = x.



1°) Construire le triangle ABC.

Calculer en fonction de « x »  les longueurs AF, DE et BD.

2°) Déterminer « x »  de façon que AE = BF.

Si E a la position ainsi déterminée, que représente AD dans le triangle ABC ? En déduire une construction géométrique du point E.

3°) Quand E décrit le segment AC, représenter graphiquement, sur un même graphique, les variations des fonctions Y = AE, Y = BD, Y = BF.

Déterminer, à l’aide de ce graphique, comment il faut choisir « x » pour que

a)      BF>AE;

b)      BD<BF<AE;

c)       BF < BD.

(B.E.P.C. TOULOUSE.)





Problème 8. Deux amis habitent, l’un la ville A, l’autre la ville B, distantes de 150 km. Ils se donnent rendez-vous en un point M de la route en ligne droite AB entre A et B tel que AM = « x »  kilomètres. Ils doivent s’y rendre en automobile.

La voiture du premier (A) consomme 8 litres d’essence aux 100 km, celle du second (B) consomme 12 litres  aux 100 km.

1°)     Exprimer en fonction de z les quantités y 1  et y 2 d’essence nécessaires à chacun d’eux pour se rendre en M (y1 et y2 en litres).

2° )    Représenter graphiquement sur un même système d’axes de coordonnées chacune des deux fonctions y 1  et y 2 • (Unités sur l’axe des « x », 1 cm pour 15 km sui’ l’axe des « y », 1 cm pour 2 litres).

3° )    Calculer « x » pour que les quantités d’essence nécessaires à chacun des deux amis soient égales. Vérifier le résultat sur le graphique.

40)    Déterminer « x »  pour que la consommation totale d’essence faite par les deux amis soit égale à 16 litres.

                                                                                 (B.E.P.C. LIBAN.)



Exercice 4

 1°) Un rectangle a pour périmètre 21 m et ses deux dimensions sont proportionnelles aux nombres 4 et 3. Déterminer ces deux dimensions.



2°)     Un autre rectangle a pour longueur 5 m et largeur 3 m. On augmente la longueur et la largeur de chaque rectangle de la même longueur « x » . Evaluer, en fonction de « x » , la différence « y » des aires des deux rectangles obtenus après cette transformation.

3°)     Représenter graphiquement les variations de « y », quand « x »  varie de O à 6 m.



Trouver la valeur de « x »  pour laquelle y = 15 m2.

(B.E.P.C. GRENOBLE.)



Problème 9 :

1°) ) La distance de Paris à Lyon est de 512 km. Un train parti de Paris à 8 h 50 mn arrive à Lyon à 17 h 22 mn. Le lendemain, il repart de Lyon à. 6 h 30 mn pour revenir à Paris ; il effectue son parcours avec la même vitesse que la veille. A quelle heure arrive-t-il à Paris ?  Quelle a été sa vitesse en km/h ?



2°)     Chercher en quel point du parcours le train passe à la même heure que la veille. Il y aura lieu de calculer la distance de ce point à Paris, et d’indiquer l’heure à laquelle le train passe en ce point.

3°)     Donner une solution graphique de la question précédente. A défaut de solution, vérifier graphiquement le résultat obtenu.

                                                                                 (B.E.P.C. PARIS.)



Exercice 5

. Soit un segment AB = 2a, de milieu O, et deux demi-droites Ax et By perpendiculaires à AB  et d’un même côté.



On considère deux points variables M sur Ax  et N sur By.



On pose AM = x , BN = y.



1°)     Montrer que si l’on a x  +  y = b (b constante), la droite MN passe par un point fixe de la perpendiculaire OZ à AB.



2°)     On donne sur Ail le point C (AC =  a /2 )  et sur la perpendiculaire en C à   AB, le point fixe P (CP = a). Quelle relation existe-t-il entre z et y quand la droite MN varie en passant par P ?

3°)     Quelle relation doit lier « x » et « y », pour que les droites OM et ON soient rectan­gulaires ? Montrer que, dans ce cas, la droite MN reste tangente au cercle de         diamètre AD.                      (B.E.P.C. LIBAN.)



Problème 10  :

. Un cycliste part en promenade à 8 h 20 et veut être de retour à 12 h. A l’aller sa vitesse est de 36 km/b, et au retour, elle n’est plus que de 30 km/h.



1°)     Calculer à quelle distance de son point de départ il devra faire demi-tour.

         2°) Donner une solution graphique du problème, en construisant les droites représentant la marche du cycliste



a) à l’aller

b)   au retour.

         3°)Déterminer, à l’aide du graphique, la distance à laquelle le cycliste se trou­vait de son point de départ à 9 h 30. Expliquer le résultat.

(B.E.P.C. MAROC.)



Problème 11 :

. Un terrain rectangulaire ABCD, de longueur AB 12 m  et de largeur AD = 8 m, est divisé en trois parcelles par deux droites AM et AN, M étant situé sur CD entre G et D, et N sur BC entre B et C.

On désigne DM par z et BN par y.

1°) Exprimer en fonction de « x » et « y » les aires des trois parcelles.

2°) Déterminer les valeurs de « x » et « y » pour lesquelles les aires des trois parcelles ont la même mesure.

30) A quelle relation doivent satisfaire « x » et « y » pour que les aires des parcelles ABN et ADM aient la même valeur ‘?Cette relation permet d’exprimer « y »  en fonction de « x » .

Représentation graphique (unité 1 cm sur chaque axe).

4°) A quelle relation doivent satisfaire z et y pour que les aires ABN et ANCM aient la même valeur ?  Représentation graphique de y en fonction de x  en utili­sant le graphique précédent.

Pouvait-on prévoir, d’après les résultats déjà obtenus, la valeur des coordonnées du point d’intersection ?          (B.E.P.C. GRENOBLE.)



Exercice 6

. Soit un trapèze AHCD rectangle en A et B. La grande base BC mesure 10 cm, la petite base AD 7 cm, la hauteur AH 4 cm.

1°) Calculer DC.

2°) M étant un point quelconque de la demi-droite AX qui porte AB, on mène par ce point la parallèle MN aux bases (N est sur la demi-droite DY qui porte DC). On pose AM = x. Calculer en fonction de x les longueurs y et x  des segments DN et MN ; représenter graphiquement leurs variations quand M se déplace sur Ax. (On pourra utilement mener par D la parallèle DZ à AX).

30) Le triangle DMN peut être Isocèle s! DN égale MN; pour quelle valeur de x cela se produit-il ?

Vérifier ce résultat sur le graphique.

40) Le triangle DMN peut encore être Isocèle, mais cette fois avec BN = DM. Calculer alors x .

Peut-on résoudre géométriquement cette question ?



(B.E.P.C. LYON.)



Exercice 7

. Le périmètre d’un rectangle, mesuré en centimètres, est exprimé par le nombre 2p. Si l’on augmente sa longueur X de 7 cm, et sa largeur Y de 2 cm, sa surface augmente de 224 cm².



1°) CaIculer en fonction de « p » la longueur et la largeur du rectangle.



2°) Entre quelles valeurs p doit-Il être compris, pour que le problème soit possible ?

3° ) Représenter sur le même graphique les variations de X et de Y lorsque « p » varie entre les limites déterminées au chapitre précédent (échelle 1/10).

(Les valeurs de « p » seront portées en abscisses et les valeurs correspondantes de X ou de Y en ordonnées).



4°) Pour quelle valeurs de p le rectangle sera-t-il un carré ?  Quelle sera alors la valeur commune de X et de Y ? Que représentent ces valeurs sur le graphique ?      (B.E.P.C. BESANÇON.)



Problème 12 :

, La route qui relie deux villes A et B comporte, de A vers B , une montée puis une descente également inclinées. Un cycliste dont la vitesse moyenne est en montée 10 km à l’heure, en descente 30 km à l’heure, met 1h 30 mn pour aller de A vers B et 2 h 30 mn pour revenir de B en A.



1°) Calculer la distance des deux villes au point le plus élevé de la route.

2°) Représenter graphiquement la marche du cycliste à l’aller et au retour.

(B.E.P.C. ANTILLES.)



Problème 13 :

. Un cycliste part à 14 heures d’un village A pour se rendre dans un village B. Il se déplace avec une vitesse moyenne de 24 km à l’heure. Arrivé en B, il s’y repose 20 minutes, puis il revient en A avec une vitesse moyenne de 20 km à l’heure. Il est de retour en A À 18 heures.



1°) Calculer la distance AB.



2°) Un automobiliste est parti de A à 16 heures, sur la même route, avec une vitesse de 60 km à l’ heure. A quelle heure et à quelle distance de A rencontrera-t-il le cycliste ?

On donnera de cette question une solution graphique que l’on vérifiera par le calcul.



Problème 14  :

. 1°) Représenter graphiquement les variations des fonctions

                             y =  20 x              y = 40 x —80

Echelle de 2 cm par unité pour les abscisses et de i cm par 10 unités pour les ordonnées.

Déterminer les coordonnées du point de rencontre des deux droites obtenues.



2°) On suppose que « x »  mesure en heures le temps compté à partir de 8 heures du matin et « y » la distance en km comptée à partir d’une ville A pour deux mobiles animés d’un mouvement uniforme partant de A, le premier à 8 heures, le second à 10 heures du matin et dont les graphiques de mouvement sont portés par les droites précédentes. Ils s’arrêtent tous deux au moment de leur rencontre. Quels renseignements le graphique vous donnera-t-il sur le trajet des deux mobiles ? Quelle est la vitesse de chacun an km/h ?

3°) A quelle heure doit-on faire partir de A un troisième mobile animé d’une vitesse de 80 km/h pour qu’il rejoigne les deux autres au point d’arrivée ? Quelle est la fonction que représente alors le graphique de son mouvement ?

4°) A quelle distance les trois mobiles sont-ils les uns des autres 15 minutes avant leur arrivée ? On déterminera cette distance par le calcul et on vérifiera le résultat sur le graphique. On constate qu’il y a un rapport simple entre les dis­tances des trois mobiles ce rapport est-Il le même à tous les moments de la course ?

5° ) Entre quelles heures pourrait-on faire partir le troisième mobile, toujours avec la vitesse de 80 km/h ai on voulait qu’il double (dépasse) les deux premiers À moins de 10 km de leur point de rencontre ?

(E.N. AIX-MARSEILLE.)



Exercice 8    Soit un demi-cercle de diamètre AB = 2R ; sur le diamètre un point H tel que AH = x  ; la perpendiculaire en H à AB coupe le demi-cercle en M.

1°) Calculer en fonction de « R »  et de « x » :





Calculer x  de telle sorte que  y1  = y2



2°) Représenter sur un même graphique y1 et y2,   « x »  variant de O à 2R.

(On supposera pour la construction du graphique que R, de longueur 2 cm, est pris pour unité de longueur).

Utiliser le graphique pour déterminer « x » calculé en 10).



3° )            Soit y3=y1+y2

Calculer « x »  de telle sorte que y3 = kR2 (k: nombre positif donné). Entre quels nombres doit être compris k pour que le problème soit possible?

4° )            Représenter graphiquement y3 et retrouver par le graphique les résultats de la discussion du troisième paragraphe.

(E.N. BESANÇON.)



Exercice 9. Sur l’axe ox d’un système de coordonnées rectangulaires, on prend un point A d’abscisse + 4 et sur l’axe oy un point B d’ordonnée + 2, puis on joint AB que l’on prolonge d’une longueur BC égale à AB. Avec AC comme hypo­ténuse, on construit dans le demi-plan supérieur un triangle rectangle isocèle  ACD.



1°) La construction étant faite, une simple lecture du graphique donne les coordonnées des points C  et D. Indiquer ces coordonnées et vérifier l’exactitude du résultat en faisant intervenir des considérations géométriques.

2°) Déterminer les équations des côtés de l’angle droit AD et CD du triangle rectangle ACD.

3° ) On considère les droites définies par l’équation générale

y = (1/3)  x + b.



Entre quelles limites devra-t-on choisir b pour que ces droites coupent le trian­gle CAD ?

4°) On suppose que A restant fixe, B se déplace surie demi- axe oy et on appelle ns l’ordonnée variable de B. Exprimer, an fonction de « m », les coordonnées de C et de D, ainsi que celles du milieu M de AH. Déduire de l’examen des coordonnées de C et de M les équations et la position des droites sur lesquelles se déplacent chacun de ces deux points, et donner pour chacune d’elles mie interprétation géométrique  du résultat.         (E.N. AIX-MARSEILLE.)



Exercice 10. Le problème porte sur une figure comprenant un trapèze rectangle ABCD de grande base AB = 3 cm, de petite base CD = 2 cm, et de hauteur AD = 3 cm. Sur ce trapèze repose un triangle rectangle CDE dont le côté DE placé an prolongement de AD, a pour longueur 1 cm.

Par un point M, qui décrit le segment AE du point A au point E, on mène la parallèle à AB qui coupe la ligne brisée BCE an N.



1°) Calculer MN an fonction de AM = x pour x < 3, puis pour 3 < x < 4.



2° )Dans un système d’axes rectangulaires x ’O x et y’O y, représenter graphi­quement la variation de la fonction y =  AM + MN exprimée an fonction de la variable « x » .



3’) Il peut exister deux valeurs x’ et x ” de x  donnant à y la même valeur « m » quand la longueur « m » est convenablement choisie. Calculer, ou, si on préfère, déter­miner  graphiquement « m »  sachant          ( x’’ / x’ )  =  ( 3 / 2)



(E.N. TOULOUSE.)



BON COURAGE - BRAVO si vous faites tous ces exercices et problèmes !

Warmé Raymond..
