Pythagore Niveau V



Fin 3ème de collège/

Prog. Lycée

Préparation :PYTHAGORE : LES TRACES DE TRIANGLES  ( en PRE REQUIS à Pythagore)





Résolutions de triangles  par le tracé Ces tracés  permettent  de « résoudre » des triangles rectangles

NOTA : Ces tracés sont à conserver , Ils  seront repris pour étudier :PYTHAGORE et sa réciproque.

Dans tous les cas il faut rendre compte. (après avoir fait  le tracé sur feuille ) :

Vous devez donner pour chaque triangle :   les 3 mesures de longueurs et les 3 mesures d’angles qui caractérisent  un triangle.

Travaux à débuter en classe , à terminer chez soit . A rendre sur feuille pour le   ………………………….



Série 1 :

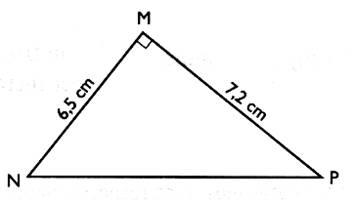

1°) Soit un triangle rectangle NMP , rectangle en M .

Tracer le triangle ( échelle 1)  , et mesurer « NP » .

 Avec un rapporteur donner la mesure des 3 angles



2°) Tracer au compas  le triangle BAC dont les côtés mesurent respectivement : 30 ; 40 ; 50 mm ; est - il rectangle ? .





N°5

Tracer le rectangle  et compléter le tableau  ( échelle 1/20)

Comment appelle - t on  « d » dans le rectangle

Données :





AB = 170 cm



BC = 95 cm



« d » = ?



Donner les valeurs des angles (précisez  pour quel triangle )










N°6

Tracer le triangle  et mesurer et compléter le tableau

Données :





CB = 114  mm



HB = 71 mm

« h »  =  83 mm



AB =   ?



AC = ?

Donner les valeurs des angles (précisez  pour quel triangle )



N°7

Tracer le carré  et « d »

Données :





BC =  1,2 dm



Quel nom donne t- on à « d » ?



En déduire  la valeur de AB ; CD ; AD. et DB



Donner les valeurs des angles (précisez  pour quel triangle )





N°8

Tracer la figure suivante :

Données :





Sachant que DC = 31 mm



CB = 33 mm   et  BA= 56 mm

  AC = ?

Donner les valeurs des angles (précisez  pour quel triangle )

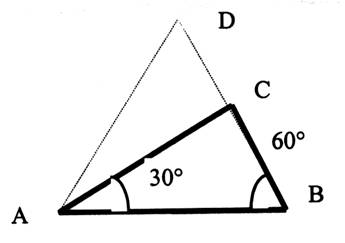

9

Tracer le triangle

Données :





En déduire l’angle C



Que peut -on dire du triangle ACB , au regard du triangle ADB ?

Quelles sont les valeurs des angles :

A CB   =

D C A  =

C D A  =

CAD    =

La longueur de :

 AB = 100 mm

En déduire  CB

Mesure     AC

 (au mm prés)









APPLIQUATION : PRISME DROIT

10

Figure

Données :





Soit le carré  ABCD.

On sait que :

AB= 60 mm



AM = BN = CP = DQ = 15 mm

On demande :



1°) mesurer  les dimensions du carré MNPQ.

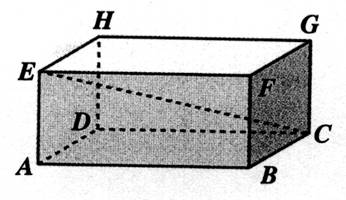

11

Figure

Données :





ADCB est  la base du prisme..

Les dimensions du parallélépipède rectangle sont : (en mm)



L = 120 mm ;

Largeur = 40 mm

Hauteur = 30 mm



Mesurer les dimensions



EB =

BG =

EC =

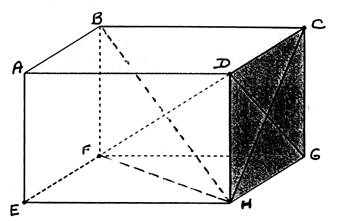

N° 12

Parallélépipède rectangle .

Données :



Les dimensions du prisme droit sont :

 6 cm X  4 cm X 3 cm

la vue de face mesure  6 cm par 3 cm.

1°) Tracer  le prisme en perspective cavalière.

2°) Tracer les vues  et mesurer les dimensions  réelles de :

  ED  =

  FH  =

  HC  =

En plus :

3°) calculer la surface latérale du prisme.

4°) calculer la surface totale du prisme.

5°) Calculer le volume du prisme.

6°) Calculer la masse du prisme  ( masse volumique = 1,2 kg / dm3 )

7°) Calculer le poids du prisme.
