Les symétries



Leçon

TRAVAUX niveau V ; REMEDIATION



N°16

LES SYMETRIES

·«  AXE de symétrie »  et   SYMETRIE CENTRALE ;

· « ORTHOGONALITE  » ,

· « CENTRE de symétrie »  et SYMETRIE ORTHOGONALE .











EVALUATION

A)         Symétrie centrale :

1°) construire le symétrique de M par rapport à "O"

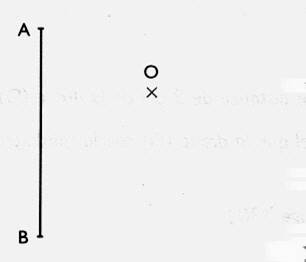

2°) construire le symétrique du segment AB  par rapport à "O"

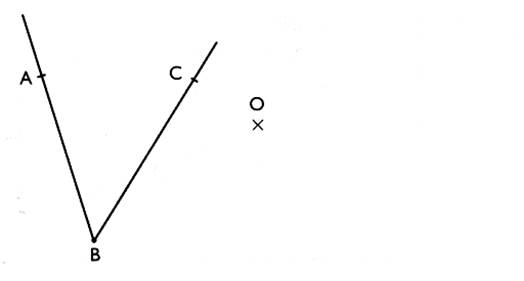

3°) Construire le symétrique de  l'angle    par rapport à "O"

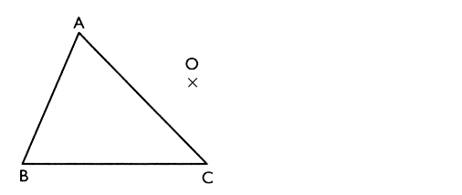

4°) construire le symétrique du polygone ( triangle)    par rapport à "O"

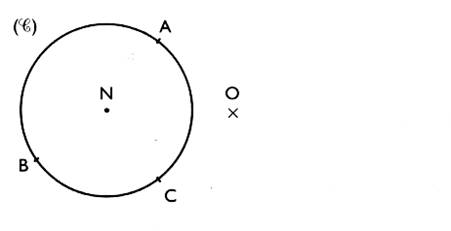

5°) construire le symétrique du cercle   par rapport à "O"





6°) tracer un segment [ A B ]  de  7 cm de longueur et placer un point O à une distance de 4 cm de la droite ( AB ) . Construire le symétrique  [ A' B' ] du segment AB par rapport à O . vérifier que le symétrique du milieu "N"  du segment AB  est le milieu N'  de  [ A' B '] . On dit que la symétrie  centrale conserve le milieu .

7°)





Tracé : dessiner cette figure sur une feuille  ( prendre une feuille de calque)





Dessiner avec la règle et le compas la symétrie de la figure ci-contre  de centre S .

























Suite sur le CD :  pour en faire plus !!!!!



Symétrie centrale  ( cours 1)

Evaluation 2

Symétrie centrale   (cours 2 )

Evaluation 3

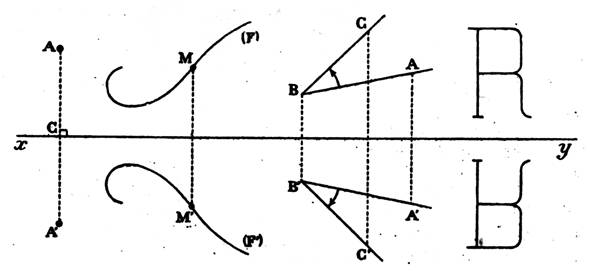

B ) Symétrie orthogonale :

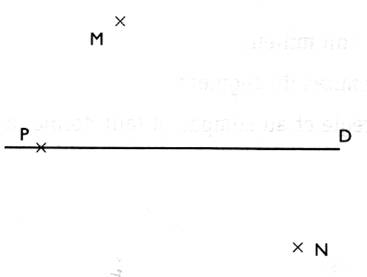

1°)   Construire le symétrique orthogonal du point M , N et P .



2°)  Construire le  symétrique orthogonale du  segment AB  , par rapport à la droite ( D ) .















3°)    Construire le  symétrique orthogonale du  segment AB  , par rapport à la droite ( D ) .











3° )   Construire le  symétrique orthogonale du  segment AB  , par rapport à la droite ( D ) .



4°)Construire  les symétriques des droites ( d 1 ) et ( d2 ) parallèles par rapport  à la droite  ( D) .

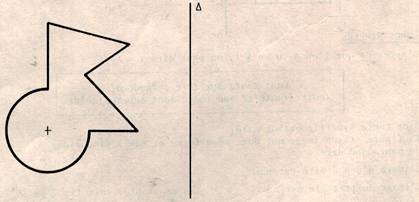

Dessiner la figure ci-dessous  dans la symétrie orthogonale d’axe  « delta » . Pour cela il faut déterminer l’image de certains points .

Laisser  les droites perpendiculaires à « delta » apparentes

Synthèse  COMPOSITION de deux symétries orthogonales d’axes perpendiculaires.

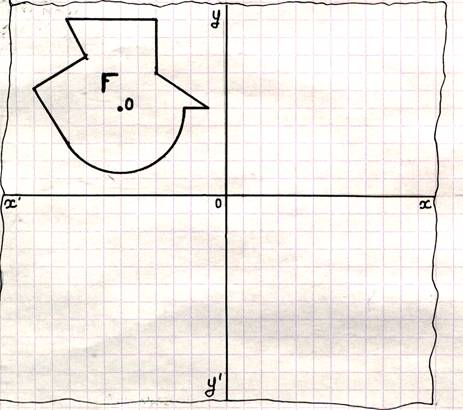

  xx  et yy’ sont deux droites perpendiculaires sécantes en « O ».Dessiner l’image F’ de la figure  « F » dans la symétrie orthogonale d’axe x’x  puis l’image « F’’ » de la figure « F’ » dans la symétrie orthogonale d’axe yy’ .











INTERDISCIPLINARITE   Les symétries et applications .



1°) Tracer , s'ils existent , les axes de symétrie  de la  carte , ci - dessous : ( il ne faut pas tenir compte des chiffres )













2°) Tracer , s'ils existent , les axes de symétrie  de la  carte , ci - dessous : ( il ne faut pas tenir compte des chiffres )

3°) Laquelle des droites  ( d1) , d2) et (d3) n'est pas axe de symétrie de la pièce ci - dessous ?

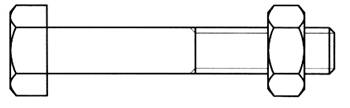

)Le dessin du boulon ci- dessous admet-il un  ( ou plusieurs ) axe (s) de symétrie ? et l'écrou seul ?

5°)

Expliquer pourquoi certains véhicules portent à l'avant  l'inscription :



6°) Le triangle ABC est isocèle . Peut - on dire que la médiatrice du côté  AB est axe de symétrie  du triangle ?

Faire une figure . Prendre AB = AC = 5cm et  BC = 7 cm .

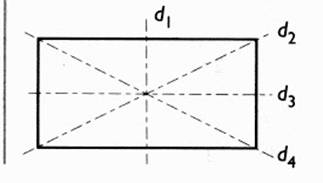

7°)    Laquelle des droites  ( d1) , d2) , (d3) et ( d4) n'est pas axe de symétrie du rectangle  ci - contre  ?

Si vous voulez plus d’exercices : CD

Cliquer ici .

Regardez :

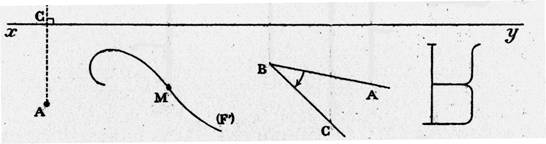

Tracer la symétrie orthogonale

















Regarder :

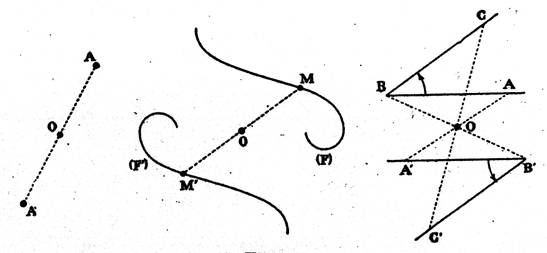

 Tracer la symétrie centrale de chaque figure , par rapport à « O »  :

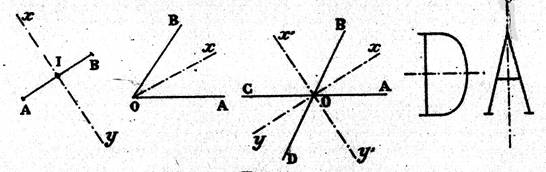

Info :  identifier   les axes de symétrie
